Ответвитель вертикальный с крышкой 300х50 | PR16.0943 Промрукав Строитель

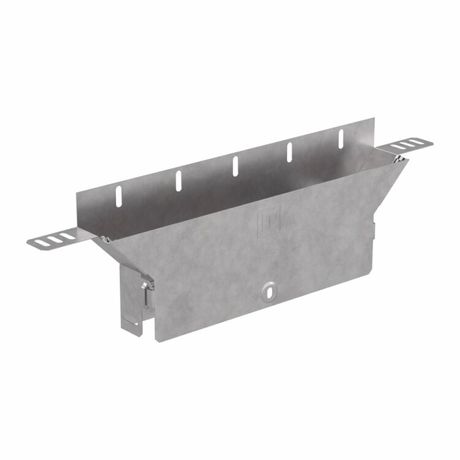

Ответвитель вертикальный с крышкой 300х50 Стандарт Промрукав - это стальная оцинкованная деталь для организации вертикального перехода кабельной трассы в системах металлических лотков. Артикул pr16.0943 предназначен для открытой установки в промышленных условиях, где требуется надежное и долговечное решение для распределения кабелей между уровнями.

Назначение и область применения

Ответвитель вертикальный с крышкой 300х50 Стандарт Промрукав используется для создания вертикального ответвления от горизонтальной кабеленесущей линии, выполненной из металлических лотков. Подходит для прокладки силовых, управляющих и слаботочных кабелей в местах, где необходимо изменить высоту трассы - например, при выходе к оборудованию на платформе, этаже выше/ниже или через перекрытие.

Область применения - промышленные объекты: заводы, цеха, энергообъекты, транспортные терминалы, логистические комплексы. Установка возможна только в помещениях или под навесом, согласно климатическому исполнению УХЛ2.

Технические характеристики

• Габариты: ширина 300 мм, высота боковой стенки 50 мм - позволяет пропускать кабели вдоль всей ширины лотка без перегибов.
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает равномерное и прочное цинковое покрытие толщиной 10–22 мкм.
• Толщина стенки: 0,7 мм - достаточна для механической жесткости при открытой установке.
• Цвет: серый - соответствует цвету большинства металлических лотков серии Промрукав.
• Диапазон рабочих температур: от -60 C до +100 C - выдерживает экстремальные условия внутри зданий и под навесом.
• Степень защиты IP00: отсутствие защиты от внешних воздействий - требует установки в закрытых или защищенных зонах.
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при нагреве.
• Нормативный документ: ТУ 25.11.23-001-52715257-2019 - регламентирует геометрию, материалы и требования к качеству.

Совместимость и монтаж

Ответвитель вертикальный с крышкой 300х50 Стандарт Промрукав совместим со всеми лотками серии Промрукав шириной 300 мм. Монтаж осуществляется открытым способом: крепится болтами или сваркой к основному лотку. Крышка фиксируется на петлях и легко открывается для доступа к кабелям.

Необходимо соблюдать радиус изгиба кабелей при проходе через ответвитель - минимальный радиус зависит от типа кабеля, но не должен быть меньше 10×диаметра кабеля.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Огнестойкость подтверждает возможность эксплуатации в зонах с повышенными требованиями к пожарной безопасности. Отсутствие степени защиты IP00 означает, что устройство не предназначено для работы во влажной среде, под дождём или в пыльных условиях без дополнительной защиты.

Преимущества

• Высокая коррозионная стойкость благодаря цинкованию по методу Сендзимира - срок службы до 25 лет в indoor-условиях.
• Жесткая конструкция из стали 0,7 мм исключает деформацию при нагрузках от кабелей.
• Крышка с петлями обеспечивает быстрый доступ к кабелям без демонтажа всего участка трассы.
• Серый цвет гармонично сочетается с другими элементами системы Промрукав, снижает визуальный диссонанс.

Ограничения применения

• Не применяется на открытом воздухе - степень защиты IP00 не предохраняет от влаги, пыли и осадков.
• Не рекомендуется использовать в агрессивных химических средах (например, в химцехах с паром кислот) - даже оцинкованная сталь может подвергнуться коррозии.
• Запрещена установка в зонах с постоянными вибрациями выше нормы - возможно ослабление креплений.
• Не предназначен для прокладки кабелей с наружным диаметром более 30 мм без проверки свободного прохода - внутреннее сечение ограничено высотой 50 мм.

Примеры использования

• Переход с горизонтального лотка на уровень оборудования на втором ярусе в сборочном цехе.
• Подвод питания к конвейерной линии, расположенной на эстакаде.
• Распределение кабелей от главной трассы к щитовым комнатам на смежных этажах.
• Формирование вертикального канала для кабелей связи в серверной комнате с подпольной прокладкой.

Практические советы

• Перед монтажом проверьте соответствие ширины ответвителя 300 мм ширине основного лотка - несовпадение вызовет зазоры и потерю жесткости.
• При использовании в холодных помещениях (до -60 C) убедитесь, что кабели также рассчитаны на такие температуры - сам ответвитель выдержит, но изоляция кабелей может стать хрупкой.
• Для удобства обслуживания оставляйте минимум 150 мм свободного пространства вокруг ответвителя - это позволит легко снимать крышку.
• Если требуется повышение степени защиты, используйте ответвитель в составе герметичного кожуха или в специальных нишах.
• Артикул pr16.0943 - единственный вариант в линейке Промрукав с такими габаритами; аналоги других брендов могут отличаться по форме крепления.
