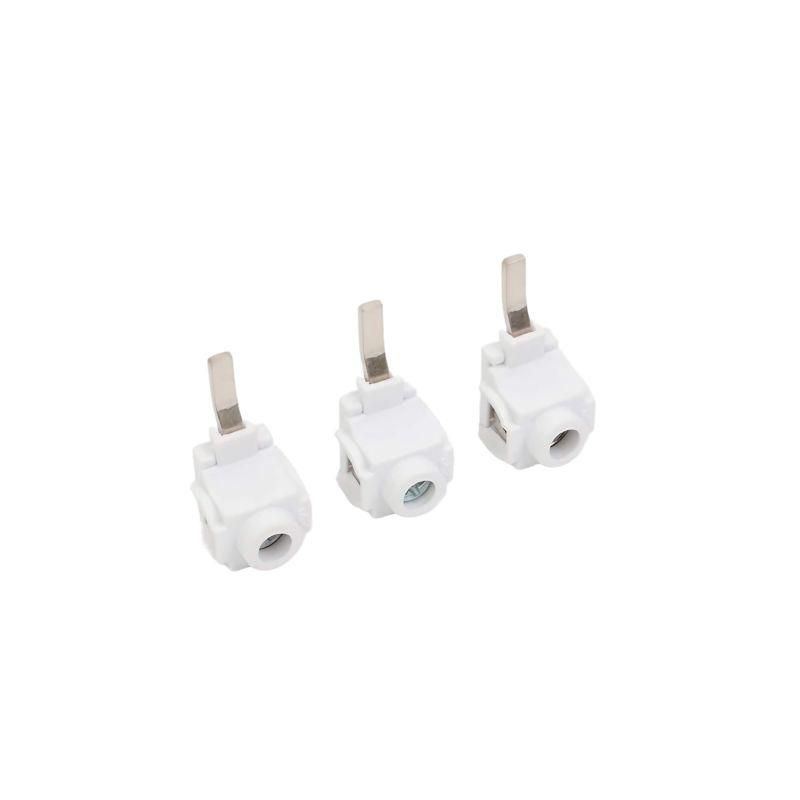

Ответвитель YON max для шин соединительных BBS-MD63 63А | BBS-MD63F DKC ДКС

Ответвитель для соединительных шин BBS-MD63 63А DKC YON max предназначен для безопасного ответвления тока от основной шины в распределительных устройствах. Этот компонент серии YON max совмещает надёжность монтажа на шине с высокими показателями нагрузочной способности и соответствует требованиям промышленных и жилищных сетей до 400 В.

Назначение и область применения

Ответвитель BBS-MD63 63А DKC YON max используется для подключения устройств защиты - таких как автоматические выключатели - к шине питания в щитах. Он позволяет выполнять ответвление тока без разрезания или изменения основной шины, что ускоряет сборку и снижает риск ошибок при монтаже. Применяется в распределительных щитах жилых домов, офисов, торговых центров и объектов социальной инфраструктуры, где установлены модульные автоматы серии YON max.

Технические характеристики

• Номинальный ток: 100 А - способен работать длительно при такой нагрузке, хотя маркировка “63А” указывает на совместимость с автоматами этого класса;
• Рабочее напряжение: 400 В - рассчитан на трёхфазные сети 400 В переменного тока (AC);
• Тип подключения: штыревой (pin) - обеспечивает плотный контакт с медными шинами без болтовых соединений;
• Количество фаз и полюсов: 1 - предназначен для однополюсного подключения одной фазы;
• Поперечное сечение провода: 25 мм2 - оптимально для подключения кабелей с таким сечением;
• Номинальный ток короткого замыкания: 15 кА - выдерживает кратковременные скачки тока до этой величины без повреждений;
• Импульсное напряжение: 4 кВ - защищён от коммутационных и атмосферных импульсов;
• Изоляция: да - все токоведущие части изолированы, исключает случайные контакты.

Совместимость и монтаж

Ответвитель BBS-MD63 63А DKC YON max совместим только с шинами серии BBS-MD63, используемыми в системах YON max. Подключение происходит путём вставки штырей в гнёзда шины - зажим осуществляется механически, без инструментов. Убедитесь, что шина имеет правильный шаг и профиль - не подходит для других серий или брендов. Для надёжного контакта перед установкой проверьте чистоту поверхности шины и отсутствие деформаций.

Безопасность и стандарты

Ответвитель выполнен в соответствии с требованиями IEC 60947-7-1 для компонентов шинных систем. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к нагреву, ударам и горению. Наличие изоляции и испытание на импульсное напряжение 4 кВ обеспечивают безопасность при работе в условиях возможных перенапряжений.

Преимущества

• Удобство монтажа - быстрая установка без сверления или резки шины;
• Высокая надёжность контакта благодаря штыревому соединению и точному соответствию геометрии шины;
• Совместимость с автоматическими выключателями серии YON max - обеспечивает единый стиль и гарантированную работу всей системы;
• Защита от внешних воздействий - изоляция и прочный корпус снижают риск аварии даже в запылённых помещениях.

Ограничения применения

• Не предназначена для работы в сетях постоянного тока - только переменный ток 400 В AC;
• Не допускается использование с другими типами шин - несовместима с шинами от других производителей или серий;
• Максимальная температура окружающей среды не указана - рекомендуется применять в пределах +5C…+40C, как для большинства изделий YON max;
• Не следует использовать для ответвлений с током выше 100 А - превышение может вызвать перегрев и выход из строя.

Примеры использования

• Подключение автомата 63 А к главной шине в этажном щите многоквартирного дома;
• Добавление нового контура освещения в торговом центре через существующую шину без демонтажа;
• Обустройство распределительного щита на производственной линии с использованием модульных автоматов YON max.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля (25 мм2) и номинала автомата - он не должен превышать 63 А, чтобы не перегружать ответвитель;
• При множественных ответвлениях следите за суммарным током - он не должен превышать 100 А на одном ответвителе;
• Используйте только оригинальные шины BBS-MD63 - сторонние аналоги могут иметь отличия в глубине гнезд или ширине, что приведёт к плохому контакту;
• После монтажа проверьте герметичность соединения - легкий люфт или нагрев при нагрузке требуют переустановки.
