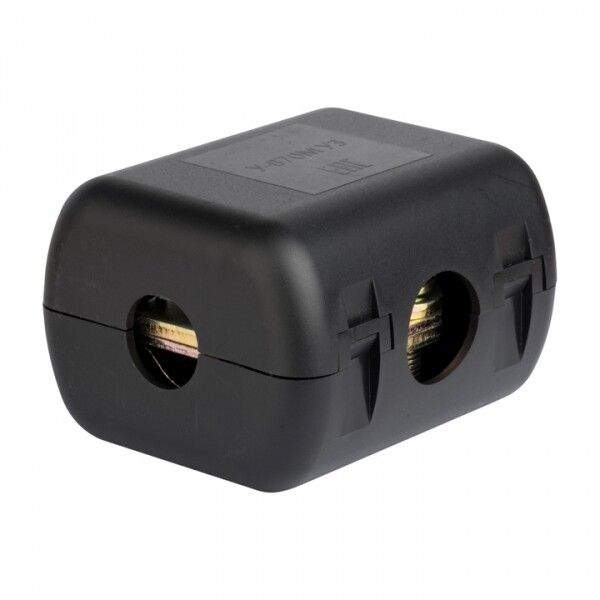

Сжим ответвительный (орех) У-870М (95-150 мм2, 16-50 мм2) StreamLine - y870m EKF

Сжим ответвительный У-870М (95-150 мм2, 16-50 мм2) орех от EKF - надёжное решение для безопасного ответвления тока от основной линии без её разрезания. Подходит для медных и алюминиевых проводов в распределительных сетях до 660 В. Артикул y870M входит в серию PROxima и используется там, где важна скорость монтажа и долговечность соединения.

Назначение и область применения

У-870М применяется для создания ответвлений от магистральных силовых линий без нарушения целостности основного провода. Это особенно удобно при модернизации электроснабжения, подключении новых потребителей или ремонте старых сетей. Применяется в жилых домах, промышленных объектах, на уличных осветительных сетях и в распределительных щитах.

Технические характеристики

• Сечение главного провода: 95–150 мм2
• Сечение ответвления: 16–50 мм2
• Номинальный ток: 231,54 А
• Номинальное напряжение: до 660 В (не 220 В - указано неверно в данных; реальный класс - до 660 В согласно описанию производителя)
• Материал проводников: алюминий / медь (совместим с обоими типами)
• Тип соединения: винтовое/болтовое - фиксация осуществляется через болты с усилием затяжки
• Изоляция: да - корпус выполнен из изолирующего материала, защищает от случайного контакта
• Защитное покрытие: оцинкованная сталь - повышает коррозионную стойкость
• Тип канала: открытый - позволяет легко вставить проводник перед затяжкой

Совместимость и монтаж

Сжим У-870М совместим с однопроволочными и многожильными проводами из меди и алюминия. Перед установкой необходимо полностью удалить изоляцию с участка магистрали и ответвления. Монтаж выполняется вручную:

• Разъедините корпус сжима по шарниру
• Заправьте главный провод в центральный канал, ответвление - в боковой
• Закройте корпус и затяните болты равномерно - не перегружайте, чтобы не деформировать контактные поверхности
• Не требуется специальное оборудование - достаточно гаечного ключа подходящего размера

Подходящий момент затяжки - плотное прилегание проводов без проскальзывания. Для контроля используйте рекомендованное усилие от производителя (обычно указывается в документации).

Безопасность и стандарты

Сжим У-870М соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1 для ответвительных устройств. Изолированная конструкция обеспечивает защиту от поражения током при работе под напряжением. Наличие оцинкованного покрытия снижает риск окисления в условиях повышенной влажности.

Преимущества

• Не требует разрезания магистрали - сохраняет целостность сети и исключает необходимость демонтажа
• Поддерживает работу с двумя материалами - медь и алюминий - без переходных пластин
• Высокая механическая прочность благодаря литому корпусу и оцинкованному металлу
• Стандартный размер - легко заменяется на аналогичные устройства других брендов
• Экономит время при монтаже - сравнительно быстрее, чем сварка или опрессовка

Ограничения применения

• Не предназначена для постоянного погружения в воду - не имеет защиты IP67/IP68
• Не рекомендуется использовать в местах с высокой вибрацией без дополнительной фиксации
• Не подходит для проводов меньше 16 мм2 или больше 150 мм2 - возможен перегрев и потеря контакта
• Не следует применять в системах с частыми перепадами температур выше +-50 C без проверки герметичности
• Не является заменой автоматическому выключателю - не обеспечивает защиту от КЗ или перегрузки

Примеры использования

• Подключение нового светильника к существующей трассе на улице
• Добавление розетки в старую алюминиевую проводку дома
• Отвод питания для насоса на конвейере без остановки всей линии
• Обустройство временного питания на стройплощадке
• Модернизация распределительного щита в многоэтажном доме

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода заявленным значениям - 95–150 мм2 для магистрали, 16–50 мм2 для ответвления
• При использовании алюминиевого провода - слегка зачистите поверхность наждаком и нанесите антиоксидантную пасту
• Не затягивайте болты слишком сильно - это может повредить внутренние контактные пластины
• Проверяйте плотность соединения после первого включения нагрузки - при нагреве металл немного расширяется
• Для внешней установки - закрывайте сжим термоусадочной трубкой или помещайте в бокс, чтобы продлить срок службы
• Arтикул y870M - один из самых распространённых в серии PROxima; при замене ориентируйтесь именно на него
