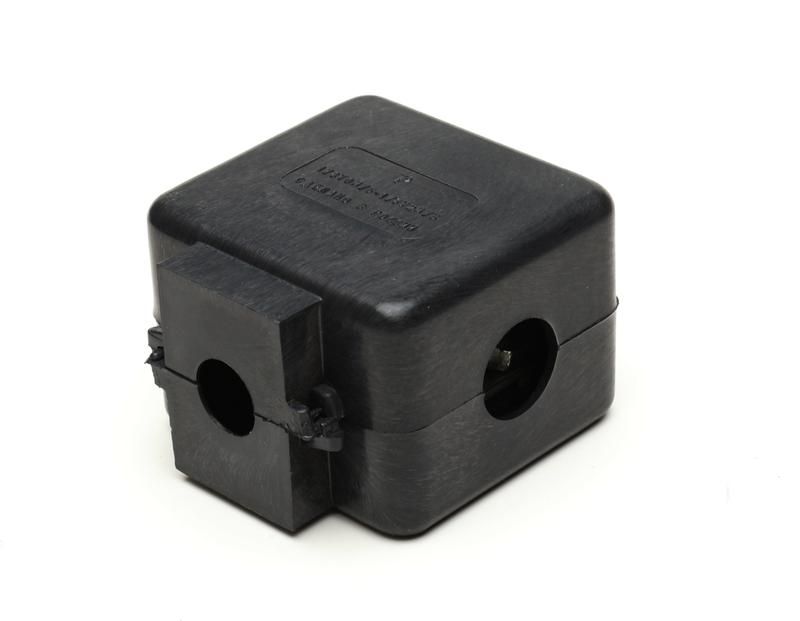

Сжим У870М (95-150/16-50кв.мм) УЗ ПС ПЭМИ 43А09ПС870

Сжим ответвительный У870М (95-150/16-50 кв. мм) УЗ ПС ПЭМИ - устройство для безопасного ответвления токоведущих жил без нарушения целостности магистральной линии. Подходит для работы с медными и алюминиевыми проводами в сетях до 660 В. Артикул 43а09пс870, бренд ПЭМИ Ростов-на-Дону.

Назначение и область применения

Сжим ответвительный У870М используется для создания ответвлений от основной силовой линии без её разрезания. Применяется в распределительных щитах, на опорах ЛЭП, в промышленных установках и объектах ЖКХ. Подходит для соединения медных и алюминиевых проводников одинакового типа - то есть медь с медью, алюминий с алюминием. Нельзя использовать для перехода между материалами (например, медь–алюминий).

Технические характеристики

• Номинальное сечение магистрального проводника: 95–150 кв. мм
• Номинальное сечение ответвительного проводника: 16–50 кв. мм
• Рабочее напряжение: до 660 В переменного тока
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и воды)
• Материал кожуха: стеклонаполненная трудно горючая пластмасса
• Исполнение: УЗ - умеренный климат, зона 2 (по ГОСТ 15150)
• Технические условия: ТУ 3449-012-01394633-2016
• Код ОКП: 34 4963 2319

Совместимость и монтаж

Сжим ответвительный У870М совместим с одножильными и многожильными проводами соответствующего сечения. Для монтажа требуется отвертка или гаечный ключ для затяжки болтов. Магистральный провод вставляется в центральное отверстие, ответвление - в боковое. Оба провода фиксируются отдельными болтами. Перед установкой зачистите жилы на 15–20 мм, удалите оксидную плёнку с алюминиевых проводов. Не перетягивайте болты - это повредит контактную поверхность.

Безопасность и стандарты

Кожух выполнен из самозатухающей пластмассы, что снижает риск распространения огня. Соответствует требованиям ГОСТ 14254-96 по степени защиты IP20. Произведено по ТУ 3449-012-01394633-2016. Не предназначен для открытой установки вне помещений или во влажных средах - IP20 не обеспечивает защиту от влаги.

Преимущества

• Не требует разрезания магистрального провода - сохраняет целостность сети
• Высокая механическая прочность благодаря усиленному корпусу
• Устойчив к возгоранию - материал не поддерживает горение
• Простая установка без специализированного оборудования
• Подтверждённая надёжность контакта при длительной нагрузке

Ограничения применения

• Нельзя применять для перехода между медью и алюминием - возможна электрохимическая коррозия
• Не предназначен для внешней установки - степень защиты IP20 не защищает от влаги и пыли
• Не рассчитан на напряжение выше 660 В
• Не допускается использование с проводами меньшего или большего сечения - риск перегрева и потери контакта
• Не рекомендован для частых демонтажей - многократная сборка снижает надёжность зажима

Примеры использования

• Ответвление питания от главного кабеля к станку на производстве
• Подключение освещения от магистрального алюминиевого провода на уличном столбе
• Добавление новой группы в распределительном щите без замены всей линии
• Обустройство временных энергоносителей на стройплощадке

Практические советы

• Перед установкой проверьте соответствие сечения проводов - используйте штангенциркуль для точного измерения
• Алюминиевые жилы перед монтажом зачищайте металлической щёткой и смазывайте антиоксидантной пастой
• После монтажа проверьте затяжку болтов через 24 часа - металл может слегка деформироваться под нагрузкой
• Для систем с высокими токами (более 100 А) рекомендуется периодический контроль температуры контактов
• Храните сжим в сухом месте - даже при IP20 влага внутри корпуса может вызвать коррозию
