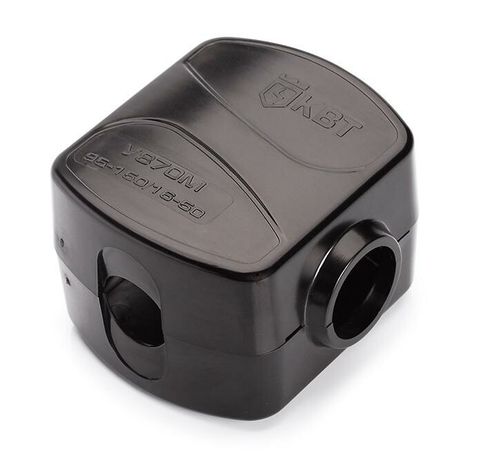

Сжим кабельный ответвительный У870М - 61645 КВТ

Сжим кабельный ответвительный У870М (95-150/16-50) КВТ предназначен для безопасного ответвления тока от основного кабеля без его перерезания. Применяется в распределительных системах до 660 В, особенно там, где важно сохранить целостность магистрали - например, при подключении оборудования к существующим линиям. Бренд КВТ обеспечивает надёжную сборку и соответствие заявленным параметрам.

Назначение и область применения

У870М (95-150/16-50) КВТ используется для создания ответвлений от магистральных кабелей с сечением 95–150 мм2 к потребителям с сечением 16–50 мм2. Подходит для работы в силовых сетях до 0,69 кВ. Применяется в промышленных объектах, на энергообъектах, в цепях управления, при модернизации старых линий, когда нельзя нарушать целостность основного проводника. Может использоваться как в помещениях, так и на открытой площадке, при условии защиты от механических повреждений и осадков.

Технические характеристики

• Сечение магистрального проводника: 95–150 мм2 (алюминий или медь)
• Сечение ответвительного проводника: 16–50 мм2 (алюминий или медь)
• Номинальное напряжение: 0,69 кВ (660 В)
• Номинальный ток: 5 А
• Материал контактной части: анодированная сталь
• Материал корпуса: поликарбонат, самозатухающий (не поддерживает горение)
• Тип зажима: изолированный, с болтовым механизмом
• Количество контактов: один (одно ответвление)
• Цвет корпуса: черный
• Защита поверхности: без специального покрытия
• Степень защиты: негерметичная конструкция

Совместимость и монтаж

Сжим У870М (95-150/16-50) КВТ монтируется на кабель без его разрезания. Для установки необходимо:

• Снять изоляцию с магистрального проводника на участке, где будет установлен сжим
• Зачистить жилы магистрали и ответвления до металлического блеска
• Вставить зачищенные жилы в соответствующие каналы (магистраль - в крупный, ответвление - в малый)
• Затянуть болты равномерно, до упора - контроль усилия не требуется, конструкция рассчитана на автоматическое фиксирование

Работает с алюминиевыми, медными или комбинированными проводами. Не требует специальных инструментов - достаточно гаечного ключа подходящего размера. Установка возможна на кабели с круглым сечением, без брони или внешней оболочки, препятствующей плотному прилеганию.

Безопасность и стандарты

Корпус выполнен из самозатухающего поликарбоната, что снижает риск распространения пламени при аварийном нагреве. Соответствует требованиям к изолированным соединениям для низковольтных сетей. Номинальное напряжение 0,69 кВ позволяет использовать устройство в соответствии с ГОСТ 30213 и IEC 60947-7-1. Однако отсутствие герметизации делает его непригодным для постоянного воздействия воды, высокой влажности или агрессивной среды без дополнительной защиты.

Преимущества

• Не требует разрезания магистрального кабеля - сохраняет целостность сети
• Поддерживает смешанные материалы: медь + алюминий без риска электрохимической коррозии благодаря стальной контактной группе
• Автоматическая фиксация жил через профилированные плашки - исключает необходимость точного подбора размера
• Корпус из поликарбоната устойчив к ультрафиолету и химическим веществам
• Логотип и диапазон сечений нанесены прямо на корпус - удобно при проверке перед монтажом

Ограничения применения

• Не предназначена для эксплуатации в условиях постоянного попадания воды, пара или влаги - отсутствует герметизация
• Номинальный ток ограничен 5 А - не подходит для мощных нагрузок выше этого значения
• Не рекомендуется для использования на кабелях с броней, шланговой оболочкой или сложной формой, которая мешает плотному прилеганию
• Не допускается многократное демонтирование и повторная установка - после первого затягивания контактная группа теряет первоначальное давление
• Не применяется в цепях переменного тока выше 0,69 кВ

Примеры использования

• Подключение светильников к существующей трассе кабеля на производстве
• Добавление точки питания для датчиков или контроллеров на линии 150 мм2
• Обустройство временных питаний на стройплощадках без прокладки новых кабелей
• Модернизация старых распределительных щитов - замена старых скруток на надёжные ответвления

Практические советы

• Перед установкой всегда проверяйте, чтобы сечение магистрали входило в диапазон 95–150 мм2, а ответвления - в 16–50 мм2. Перегрузка по сечению недопустима.
• Зачищайте жилы минимум на 15–20 мм - недостаточная зачистка вызывает плохой контакт и перегрев.
• Не используйте сжим на кабеле с поврежденной изоляцией или деформацией жил - это снижает надёжность соединения.
• После монтажа проверьте прочность фиксации легким потягиванием - если жила двигается, повторите затяжку.
• Для наружной установки закрывайте сжим У870М (95-150/16-50) КВТ в боксе или термоусадочной трубке, чтобы продлить срок службы.
• Заказывайте партиями - продукция отпускается кратно упаковкам, единичные экземпляры не доступны.
