Сжим кабельный ответвительный У871М - 61646 КВТ

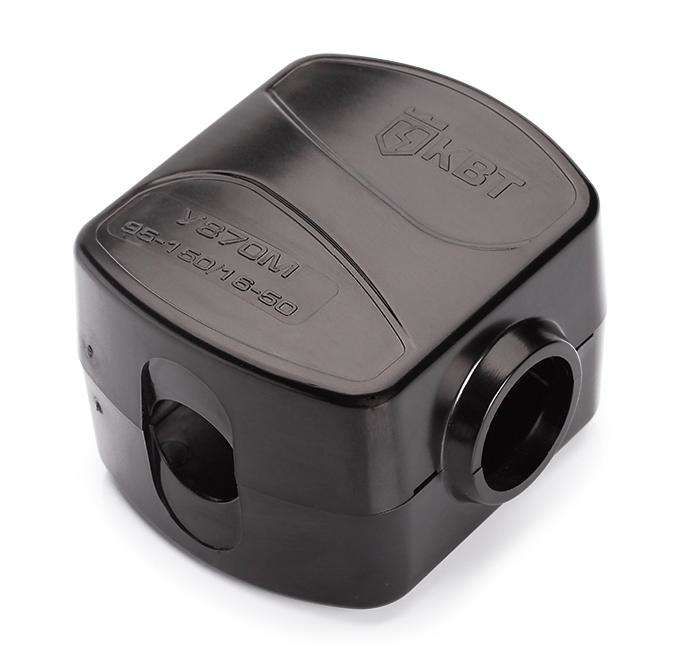

Сжим кабельный ответвительный У871М (95-150/50-95) от КВТ предназначен для безопасного ответвления кабелей без разрезания основного проводника. Подходит для монтажа на силовые линии до 660 В, особенно там, где требуется соединить магистральный и ответвительный проводники разного сечения - например, при подключении оборудования к распределительному щиту.

Назначение и область применения

Сжим кабельный ответвительный У871М (95-150/50-95) используется для создания ответвлений от основного кабеля без нарушения целостности магистрали. Применяется в сетях до 660 В: в распределительных устройствах, на опорах ЛЭП, при подключении потребителей к существующим кабельным трассам. Особенно удобен при модернизации систем освещения, подключении насосов, вентиляторов или других устройств без демонтажа основного кабеля.

Технические характеристики

• Номинальное сечение магистрального проводника: 95–150 мм2
• Номинальное сечение ответвительного проводника: 50–95 мм2
• Номинальное напряжение: 0,69 кВ (660 В)
• Номинальный ток: 5 А
• Материал контактной части: анодированная сталь
• Материал корпуса: поликарбонат, самозатухающий (не поддерживает горение)
• Тип зажима: изолированный
• Способ монтажа: фиксация на кабеле без его разрезания
• Количество контактов: один (одновременно магистраль + ответвление)
• Цвет корпуса: черный
• Защитное покрытие: отсутствует (поверхность металлических элементов не имеет антикоррозийного слоя)

Совместимость и монтаж

Сжим кабельный ответвительный У871М (95-150/50-95) монтируется на кабель после снятия внешней изоляции. Для установки:

• Зачищается участок магистрального проводника длиной около 30–40 мм;
• Устанавливается сжим так, чтобы зачищенная часть попала внутрь контактной группы;
• Затягивается болт до упора - сердечник с профилированными пластинами плотно обжимает жилу;
• Ответвительный проводник (50–95 мм2) заводится во вторую клемму и также затягивается.

Поддерживаются комбинированные соединения: алюминий–алюминий, медь–медь, алюминий–медь. Главное - соблюдать указанные диапазоны сечений. Нельзя использовать с проводами меньшего или большего сечения - это снижает надежность контакта.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, что соответствует требованиям пожарной безопасности. Номинальное напряжение 0,69 кВ позволяет применять изделие в сетях до 660 В. Однако сжим не герметичен - не рекомендован для открытой прокладки в условиях повышенной влажности, постоянного воздействия воды или пыли. Для наружной установки требуются дополнительные меры защиты (например, термоусадочные трубки или бандажи).

Преимущества

• Не требует разрезания магистрального кабеля - сохраняет целостность линии и исключает риск повреждения изоляции;
• Обеспечивает надежный контакт благодаря профилированным плашкам, которые равномерно обжимают жилу;
• Корпус из поликарбоната устойчив к механическим нагрузкам и химическим воздействиям;

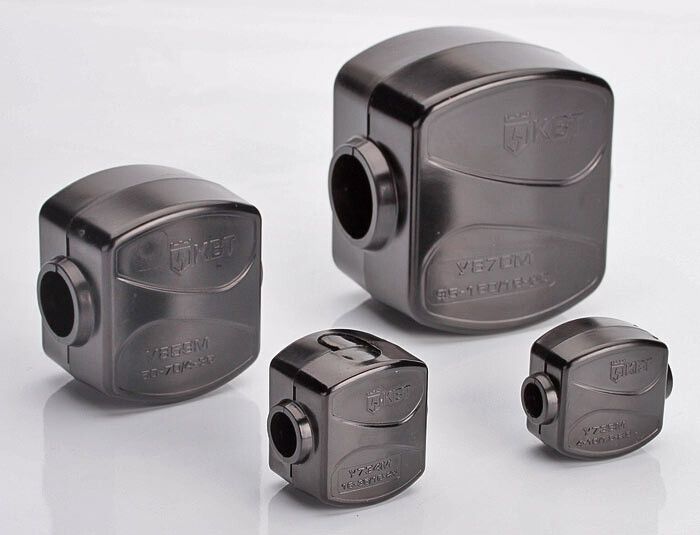

• Логотип и диапазон сечений нанесены прямо на корпус - легко проверить соответствие перед монтажом;
• Работает с медью и алюминием - гибкий вариант для старых и новых объектов.

Ограничения применения

• Не предназначена для работы в условиях постоянного контакта с водой - отсутствует герметизация;
• Номинальный ток всего 5 А - нельзя использовать для мощных нагрузок (например, двигателей выше 1,5 кВт);
• Не подходит для многожильных проводов с очень мягкими жилами - возможна деформация;
• Не рассчитана на циклические перегрузки или высокочастотные импульсы;
• Отсутствие защитного покрытия на металле делает его восприимчивым к коррозии в агрессивной среде (промышленные зоны, побережья).

Примеры использования

• Подключение светильников к кабелю 120 мм2 в промышленном цехе через ответвление 70 мм2;
• Добавление нового контура управления к уже смонтированному кабелю 95 мм2 с использованием провода 50 мм2;
• Монтаж автоматического выключателя на распределительную шину без вскрытия основной трассы;
• Ремонтные работы на воздушных линиях - быстрое подключение временного питания.

Практические советы

• Перед монтажом всегда проверяйте сечение кабеля - используйте штангенциркуль, а не маркировку на изоляции;
• Затягивайте болты равномерно, без усилия «на глаз». Перетягивание может повредить плашки, недотягивание - вызвать нагрев;
• После установки закрепите сжим кабельным хомутом, чтобы снять механическую нагрузку с контактов;
• В местах с высокой влажностью - обмотайте корпус термоусадкой или герметизирующей лентой;
• Сжим кабельный ответвительный У871М (95-150/50-95) продается в упаковках - заказывайте кратно упаковке, так как единичные экземпляры не отпускаются.
