Сжим У859М (50-70/4-35кв.мм) УЗЛ ПЭМИ 43А08У859Л 43АО8У859Л

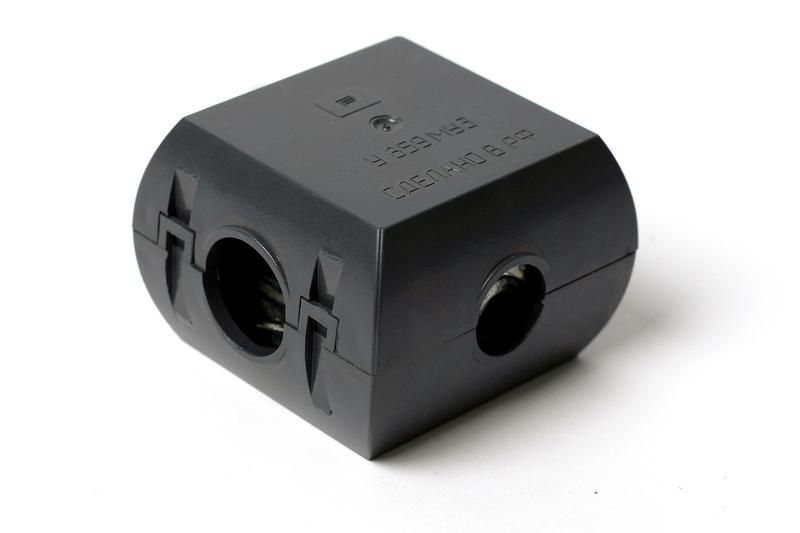

Сжим ответвительный У859М (50-70/4-35 кв. мм) УЗЛ ПЭМИ позволяет выполнять безопасные ответвления токоведущих жил без нарушения целостности магистральной линии. Применяется в распределительных устройствах, щитах и на линиях до 660 В, особенно там, где требуется надёжное соединение медных и алюминиевых проводов. Бренд ПЭМИ Ростов-на-Дону обеспечивает соответствие изделия техническим условиям ТУ 3449-012-01394633-2016.

Назначение и область применения

Сжим ответвительный У859М используется для создания ответвлений от основной магистрали без её разрезания. Подходит для работы с медными и алюминиевыми проводами одинакового типа материала. Область применения - электрические сети напряжением до 660 В: распределительные шкафы, силовые щиты, промышленные установки, системы освещения, конвейеры и другое оборудование, требующее надёжного и быстрого подключения.

Технические характеристики

• Номинальное сечение магистрального проводника: 50–70 кв. мм
• Номинальное сечение ответвительного проводника: 4–35 кв. мм
• Наружный диаметр корпуса: 45 мм
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от воды и пыли)
• Материал кожуха: стеклонаполненная трудно горючая пластмасса
• Соответствие стандартам: ГОСТ 14254-96, ТУ 3449-012-01394633-2016
• Код ОКП: 34 4963 2315

Совместимость и монтаж

Сжим ответвительный У859М устанавливается на уже смонтированный магистральный проводник. Для подключения:

• Разберите корпус, вставьте магистральный провод (50–70 кв. мм) в центральное гнездо и затяните болты;
• Подключите ответвление (4–35 кв. мм) через боковой зажим, используя соответствующий контакт;
• Закройте и зафиксируйте крышку.

Не допускается использование с проводами других типов (например, медным ответвлением к алюминиевой магистрали). Диаметр 45 мм определяет требования к месту установки - убедитесь, что есть достаточная свободная площадь вокруг.

Безопасность и стандарты

Изделие соответствует требованиям безопасности ГОСТ 14254-96 и техническим условиям ТУ 3449-012-01394633-2016. Материал кожуха - трудно горючая пластмасса, снижающая риск распространения пламени. Степень защиты IP20 предотвращает случайный контакт с токоведущими частями, но не обеспечивает герметичность - применение вне закрытых щитов или в условиях повышенной влажности запрещено.

Преимущества

• Не требует перерезания магистрального провода - сохраняет целостность линии и снижает риск аварий
• Обеспечивает надёжный контакт между однородными материалами (медь-медь, алюминий-алюминий)
• Корпус из трудно горючего материала повышает пожарную безопасность
• Простота монтажа - не нужны специальные инструменты, кроме обычного ключа
• Совместим с широким диапазоном сечений - универсальность для различных нагрузок

Ограничения применения

• Не применяется в открытых условиях, на улице или во влажных помещениях - степень защиты IP20 не защищает от влаги
• Запрещён монтаж на проводах из разных металлов (медный ответвитель на алюминиевую магистраль и наоборот)
• Не предназначена для высоких температур выше +40 C длительно - проверяйте условия окружающей среды
• Не рекомендуется использовать в системах с постоянными механическими вибрациями без дополнительной фиксации

Примеры использования

• Подключение светильников к троллеям в цехах
• Добавление новых потребителей в существующую силовую линию без остановки производства
• Создание ответвлений в распределительном щите для автоматических выключателей
• Монтаж в промышленных станках, где необходимо подключить датчики или исполнительные механизмы

Практические советы

• Перед монтажом проверьте сечение проводов - не превышайте указанные пределы (50–70 / 4–35 кв. мм)
• Очистите поверхность проводов от оксидов, особенно при работе с алюминием
• Затягивайте болты равномерно, не переусердствуйте - можно повредить контакты
• Учитывайте габариты (диаметр 45 мм): выбирайте место установки так, чтобы корпус не задевал соседние элементы
• Артикулы 43ао8у859л и 43а08у859л - идентичны; различия в написании связаны с вариациями ввода в базы данных, продукт один и тот же
