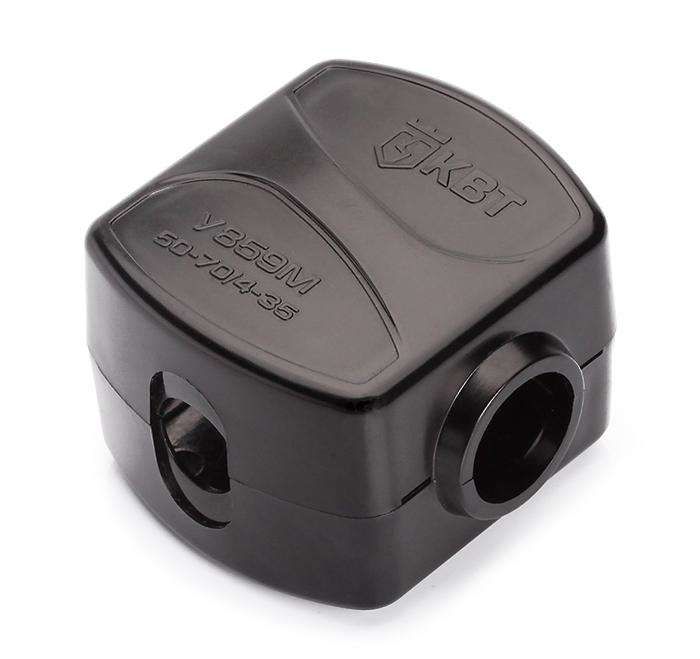

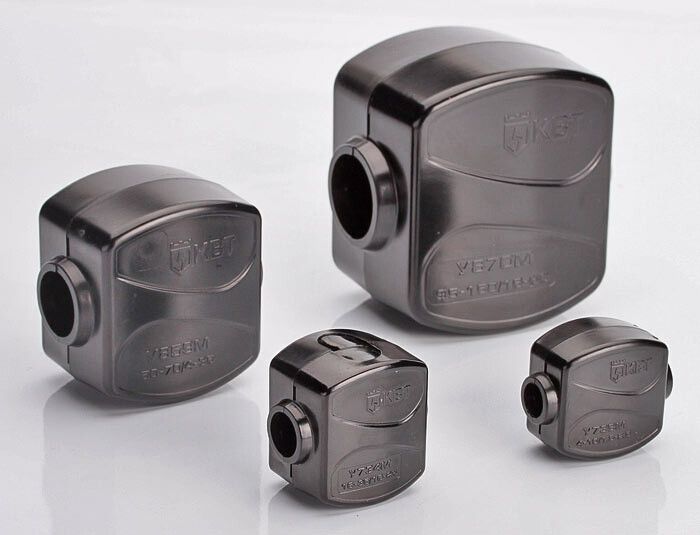

Сжим кабельный ответвительный У859М - 61644 КВТ

Сжим ответвительный У859М (50-70/4-35) КВТ предназначен для безопасного и надёжного ответвления токоведущих жил от магистрального кабеля без его разрезания. Применяется в распределительных системах до 690 В, особенно там, где требуется быстрый монтаж и сохранение целостности основного проводника. Бренд КВТ и артикул 61644 указывают на серию У859M - проверенную линейку ответвителей для промышленных и энергетических объектов.

Назначение и область применения

Сжим ответвительный У859М (50-70/4-35) КВТ используется для создания ответвлений от магистральных кабельных линий без нарушения её целостности. Подходит для подключения нагрузок: освещения, автоматики, контрольных цепей, оборудования на станках, конвейерах, щитах и распределительных устройствах. Особенно эффективен при модернизации существующих сетей, когда нельзя перерезать основной кабель.

Технические характеристики

• Номинальное напряжение: 0,69 кВ (690 В)
• Номинальный ток: 150 А
• Сечение магистрального проводника: 50–70 мм2
• Сечение ответвительного проводника: 4–35 мм2 (поддерживаются все значения в этом диапазоне)
• Материал корпуса: поликарбонат, самозатухающий (не поддерживает горение)
• Контактная часть: анодированная сталь - высокая прочность и устойчивость к окислению
• Количество контактов: 2 (один для магистрали, один для ответвления)
• Габариты корпуса: 62×61×43,5 мм
• Тип зажима: изолированный, с затяжкой болтом
• Цвет: чёрный
• Степень защиты: IP20 (нет герметизации - не для открытых или влажных мест)

Совместимость и монтаж

Сжим ответвительный У859М (50-70/4-35) КВТ монтируется на кабель методом “наложения” - без демонтажа линии. Перед установкой необходимо снять изоляцию с участка магистрали и ответвления. Оба проводника - медные или алюминиевые - допускаются в любых сочетаниях. Для монтажа требуются обычные инструменты: нож для зачистки, гаечный ключ для затяжки болта. Никаких специализированных устройств не нужны.

Важно: сечение магистрали должно попадать точно в диапазон 50–70 мм2. При меньшем сечении возможен перегрев, при большем - некорректная фиксация. Аналогично - для ответвления: 4–35 мм2. Не используйте сечения вне этих границ даже теоретически.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, что соответствует требованиям пожарной безопасности. Конструкция не содержит открытых токоведущих частей после сборки. Однако изделие не имеет герметичной защиты - не предназначено для работы во влажных помещениях, на улице или в условиях повышенной запылённости. Соответствует ГОСТ Р 50030.2 и внутренним стандартам КВТ.

Преимущества

• Не требует разрезания магистрального кабеля - снижает риск повреждения и время работ
• Поддерживает смешанные материалы: медь + алюминий без переходных элементов
• Высокая механическая прочность благодаря анодированной стали
• Ясная маркировка на корпусе: сразу виден подходящий диапазон сечений
• Автономная изоляция - не нуждается в дополнительном термоусадочном покрытии

Ограничения применения

• Не применяется в условиях постоянной влаги, дождя, пылевой среды - отсутствует герметизация
• Запрещена работа при температуре выше +70 C (из-за поликарбоната)
• Не рекомендован для мобильных или вибрационных систем - возможна потеря контакта
• Не подходит для многожильных проводов с очень мягкими жилами (например, класса 5 и выше) - плохо фиксируются в профилях
• Работает только с предварительно зачищенными проводами - без изоляции на контактирующих участках

Примеры использования

• Подключение реле управления к силовому кабелю 70 мм2 на конвейере
• Ответвление питания для светильников от основного кабеля 50 мм2 в цеху
• Добавление датчиков или контроллеров к уже смонтированной линии без остановки производства
• Обустройство временных питаний на стройплощадке через существующую магистраль

Практические советы

• Перед установкой обязательно проверьте сечение кабеля штангенциркулем - внешняя изоляция может вводить в заблуждение
• Затягивайте болты равномерно, без усилия - перетяжка деформирует пластиковую оболочку
• После монтажа потяните за каждый провод - убедитесь, что они не выскальзывают
• Если ответвление будет находиться рядом с нагреваемыми элементами - обеспечьте теплоизоляцию корпуса
• Артикул 61644 продается только упаковками - заказывайте кратно количеству в комплекте
• Сжим ответвительный У859М (50-70/4-35) КВТ - не заменяет соединительную муфту; он работает только на ответвлениях, а не на сплайсах
