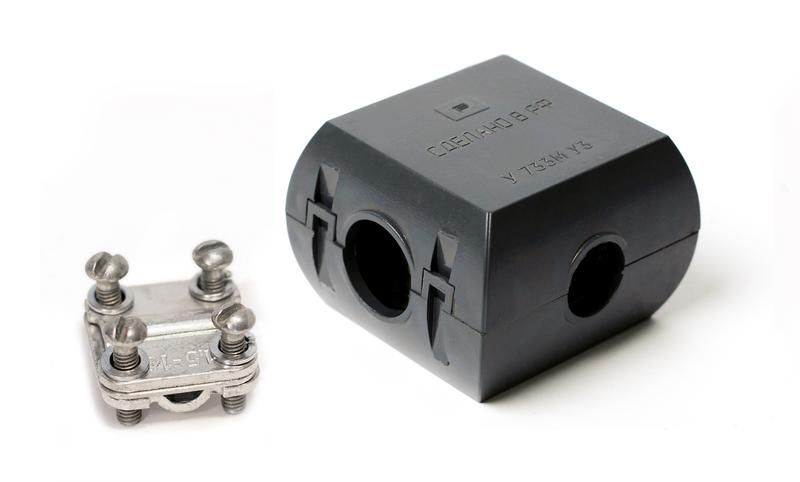

Сжим У733М (16-35/1.5-10кв.мм) УЗЛ ПЭМИ 43А05У733Л

Сжим ответвительный У733М (16-35/1.5-10 кв. мм) УЗЛ ПЭМИ - устройство для безопасного ответвления тока от основной силовой линии без её разрезания. Подходит для медных и алюминиевых проводов в распределительных щитах, на опорах и внутри оборудования. Артикул 43а05у733л соответствует серийному производству ПЭМИ Ростов-на-Дону.

Назначение и область применения

Сжим ответвительный У733М используется для создания ответвлений от магистральных проводников напряжением до 660 В. Он позволяет подключить дополнительную нагрузку - например, освещение, розетку или автомат - не нарушая целостность основной линии. Применяется в электроустановках зданий, на уличных сетях, в цехах с постоянным доступом персонала. Подходит для работы в условиях сухих помещений и закрытых шкафах.

Технические характеристики

• Номинальное сечение магистрального провода: 16–35 кв. мм
• Номинальное сечение ответвительного провода: 1.5–10 кв. мм
• Номинальное напряжение: 660 В
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Габариты: 44×44×36 мм
• Диаметр корпуса: 44 мм
• Цвет: серый
• Материал корпуса: стеклонаполненная трудно горючая пластмасса
• Климатическое исполнение: У3 - для эксплуатации в помещениях с умеренным климатом
• Нормативный документ: ТУ 36.18.00.01-52-89
• Количество подключаемых проводов: один ответвительный

Совместимость и монтаж

Сжим ответвительный У733М совместим с одножильными и многожильными проводами из меди и алюминия. Для установки необходимо:

• Разместить магистральный проводник между контактами сжима;
• Закрутить болты до упора - обеспечивается надёжный контакт без повреждения жилы;
• Подсоединить ответвление через отдельный вход для провода сечением 1.5–10 кв. мм;
• Не допускать смешивания меди и алюминия в одном контакте - используйте переходники при необходимости.

Монтаж выполняется при отключенном питании. Корпус не требует заземления, так как выполнен из диэлектрика.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP20 и нормам ТУ 36.18.00.01-52-89. Материал корпуса самозатухающий, что снижает риск распространения пламени. Напряжение 660 В позволяет использовать его в трёхфазных сетях 380 В и выше. Не предназначено для открытой установки вне щита или кожуха.

Преимущества

• Не требуется разрывать магистраль - экономится время и материал
• Высокая механическая прочность корпуса за счёт стеклонаполненного пластика
• Устойчивость к нагреву при длительной нагрузке
• Простота монтажа - не нужны специальные инструменты, кроме отвертки
• Серый цвет корпуса обеспечивает хорошую видимость в темноте и сочетается со стандартными шкафами

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP20 недостаточна
• Не рекомендован для проводов сечением менее 1.5 кв. мм или более 35 кв. мм
• Не подходит для многократных подключений - после первого затягивания болтов повторная сборка снижает надёжность контакта
• Не используется для подключения проводов из разных металлов без переходных элементов
• Не предназначен для автоматических систем управления - только для ручного обслуживания

Примеры использования

• Подключение светильника к существующей силовой линии в цеху
• Добавление розетки в распределительном щите без замены кабеля
• Ответвление питания для контрольного устройства на воздушной ЛЭП в пределах щитовой камеры
• Обустройство временных точек питания на объектах с ограниченным доступом

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленным значениям - особенно важно для ответвления 1.5–10 кв. мм
• Используйте калиброванный момент затяжки - переусиливать нельзя, чтобы не деформировать контакт
• При работе с алюминием - зачистите жилу до блеска и нанесите антиоксидантную пасту
• Фиксируйте корпус в шкафу хомутами или креплениями - он не имеет собственных крепёжных отверстий
• Проверяйте плотность контакта через год после установки - особенно при высоких нагрузках
• Артикул 43а05у733л - единственный вариант этого типа в линейке ПЭМИ; аналоги других производителей имеют другие габариты и не взаимозаменяемы
