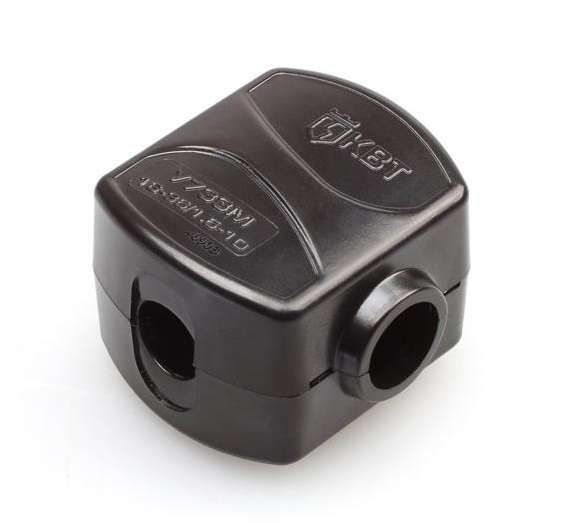

Сжим ответвительный У733М 16-35/1.5-10 мм2 КВТ 61641

Сжим кабельный ответвительный У733М (16-35/1,5-10) от КВТ предназначен для безопасного и надёжного ответвления проводов от магистральной линии без её разрезания. Этот сжим применяют при монтаже распределительных систем, где требуется подключить слаботочные или силовые цепи к основному кабелю. Упаковка содержит 250 штук - оптимально для крупных объектов и серийного монтажа.

Назначение и область применения

Сжим кабельный ответвительный У733М используется для создания ответвлений от магистральных кабелей и проводов с напряжением до 0,69 кВ. Подходит для подключения нагрузок: освещения, автоматики, контрольных цепей, бытовых приборов, оборудования на промышленных участках. Применяется в щитовых, на столбах, в кабельных трассах, где нельзя перерезать основную линию. Может использоваться как в новых сетях, так и при модернизации существующих.

Технические характеристики

• Сечение магистрального проводника: 16–35 мм2 (алюминий или медь)
• Сечение ответвительного проводника: 1,5–10 мм2 (алюминий или медь)
• Номинальный ток: 63 А
• Номинальное напряжение: 0,69 кВ (660 В)
• Количество контактов: 2 (один для магистрали, один для ответвления)
• Тип соединения: винтовое/болтовое - фиксация через затяжку болта
• Материал контактной части: анодированная сталь - прочная, устойчивая к окислению
• Материал корпуса: поликарбонат, самозатухающий - не поддерживает горение
• Габариты корпуса: 42×41×31 мм
• Цвет: черный
• Защитное покрытие: отсутствует - поверхность металлических элементов не имеет антикоррозийного слоя
• Степень защиты: негерметичная конструкция - не предназначена для открытой улицы или сырых сред

Совместимость и монтаж

Сжим У733М монтируется на кабель без его разрезания. Для установки необходимо:

1. Снять изоляцию с магистрального проводника на длину, соответствующую глубине гнезда (обычно 15–20 мм).
2. Зачистить ответвительный проводник до нужной длины (по указанию на корпусе).
3. Вставить магистральный провод в одно гнездо, ответвительный - в другое.
4. Затянуть болты равномерно, чтобы обеспечить плотный контакт без повреждения жил.

Подходит для медных и алюминиевых проводов - в любой комбинации. Не требует специального инструмента - достаточно обычного ключа или отвертки. Обязательно проверьте соответствие сечений: не используйте провод меньше 1,5 мм2 или больше 10 мм2 для ответвления, и не более 35 мм2 для магистрали.

Безопасность и стандарты

Сжим У733М соответствует требованиям к изолированным ответвительным зажимам для низковольтных сетей. Поликарбонатовый корпус не распространяет горение - снижает риск возгорания при перегрузке. Номинальное напряжение 0,69 кВ позволяет применять устройство в сетях до 660 В переменного тока. Соответствует ГОСТ Р 50030.2 и внутренним нормам КВТ. Не является взрывозащищённым - не использовать в опасных зонах.

Преимущества

• Не требует разрезания магистрального кабеля - сохраняется целостность линии и её герметичность (при наличии внешней изоляции).
• Работает с любыми металлами - медь и алюминий совместимы без переходных пластин.
• Фиксируется одним болтом на каждый контакт - простота и скорость монтажа.
• Корпус с маркировкой - сразу видно допустимые сечения, исключает ошибки при сборке.
• Высокая механическая прочность - выдерживает вибрации и нагрузки в промышленной среде.

Ограничения применения

• Не предназначен для наружной установки - отсутствует герметизация, возможна коррозия контактов при повышенной влажности.
• Не рекомендован для постоянного погружения в воду или в помещениях с высокой запылённостью.
• Не подходит для проводов сечением менее 1,5 мм2 или более 10 мм2 для ответвления; для магистрали - свыше 35 мм2.
• Не заменяет распределительную коробку - не защищён от доступа посторонних предметов.
• Не рассчитан на частые демонтажи - многократное ослабление болтов снижает надёжность контакта.

Примеры использования

• Подключение светильников к основному кабелю в промышленном цехе.
• Отвод питания для управления насосом от главного силового кабеля.
• Добавление точки учёта электроэнергии в существующую линию без остановки сети.
• Монтаж сигнализации или датчиков на кабельную трассу в подвале или распределительной камере.
• Обустройство временных питаний на стройплощадке с минимальным вмешательством в основную сеть.

Практические советы

• Перед монтажом всегда проверяйте сечение проводов - не превышайте заявленные пределы (16–35 / 1,5–10 мм2).
• Зачищайте жилы точно до указанной длины - слишком длинная зачистка может вызвать пробой между контактами.
• Затягивайте болты рукой до упора, затем доверните на ¼ оборота - переусердствовать нельзя, можно повредить контактную пластину.
• После монтажа проверьте контакт легким потягиванием провода - он не должен свободно двигаться.
• Храните сжимы в сухом помещении - даже без покрытия они служат долго, если не подвергаются воздействию влаги.
• При заказе учитывайте, что продукция отпускается только упаковками по 250 штук - не купить единичный экземпляр.
