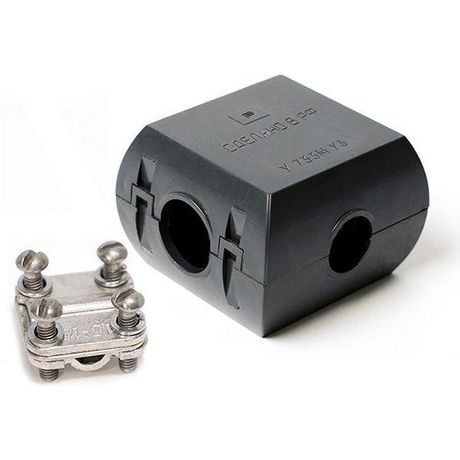

Сжим ответвительный У733М У3 (16-35/1.5-10кв.мм) IP20 Электротехник ET510623

Сжим ответвительный У733М У3 (16-35/1,5-10 мм2), IP20 от бренда Электротехник предназначен для надёжного соединения проводов различного сечения в распределительных коробках и на линиях освещения. Этот компонент обеспечивает безопасную передачу тока между основным и ответвительным проводом без необходимости их переплетения.

Назначение и область применения

Сжим ответвительный У733М У3 используется для создания ответвлений от основной силовой линии без разрезания жилы. Подходит для медных проводов сечением 16–35 мм2 в основном канале и 1,5–10 мм2 в ответвительном. Применяется в системах внутренней электропроводки: квартиры, офисы, административные здания, где требуется разводка света, розеток или слаботочных цепей. Не предназначен для открытой уличной установки из-за защиты IP20.

Технические характеристики

• Основное сечение провода: 16–35 мм2
• Ответвительное сечение провода: 1,5–10 мм2
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдых предметов >12,5 мм, но не от воды и пыли
• Материал контактов: медь, покрытая антикоррозийным слоем
• Корпус: самозатухающий термопластик
• Рабочее напряжение: до 1000 В переменного тока
• Рабочий температурный диапазон: –40C до +80C

Совместимость и монтаж

Сжим ответвительный У733М У3 совместим с одножильными и многожильными медными проводами. Для монтажа:

• Зачистите изоляцию с обоих проводов на 10–12 мм
• Вставьте основной провод в крупный контакт, затяните болт до упора
• Вставьте ответвительный провод в малый контакт и также затяните
• Убедитесь, что провода плотно фиксируются - проверьте легким потягиванием

Не используйте инструменты с острыми гранями - можно повредить контактную поверхность. Монтаж выполняйте в выключенном состоянии сети.

Безопасность и стандарты

Сжим ответвительный У733М У3 соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря закрытому корпусу. Нагревостойкий материал предотвращает возгорание при кратковременных перегрузках.

Преимущества

• Нет необходимости резать основной провод - сохраняется целостность линии
• Высокая механическая прочность соединения после затяжки
• Легко контролируется качество монтажа - видна степень вхождения жилы
• Изготовлен из материалов, устойчивых к окислению и старению

Ограничения применения

• Не применяется для алюминиевых проводов - возможен электрохимический эффект и нагрев
• Не допускается использование вне помещений - IP20 не защищает от влаги и пыли
• Не рекомендован для высокочастотных или импульсных нагрузок - риск перегрева
• Не подходит для многократного демонтажа - затяжка болта снижает надёжность после нескольких разборок

Примеры использования

• Подключение нового светильника к существующей линии освещения в коридоре
• Добавление розетки в уже смонтированную группу розеток
• Разветвление питания для автоматики на станке внутри щита
• Обход участка проводки при замене элемента без отключения всей линии

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному - перегрузка вызывает нагрев
• Используйте только торцевые клеммы с плоскими концами - круглые жилы плохо фиксируются
• После монтажа проверьте температуру сжима через 1–2 часа работы - если он горячий, значит, плохой контакт
• Для больших сечений (35 мм2) лучше использовать два болта, если доступны - даже если в модели один
• Храните в сухом месте - влага может привести к окислению контактов даже при IP20
