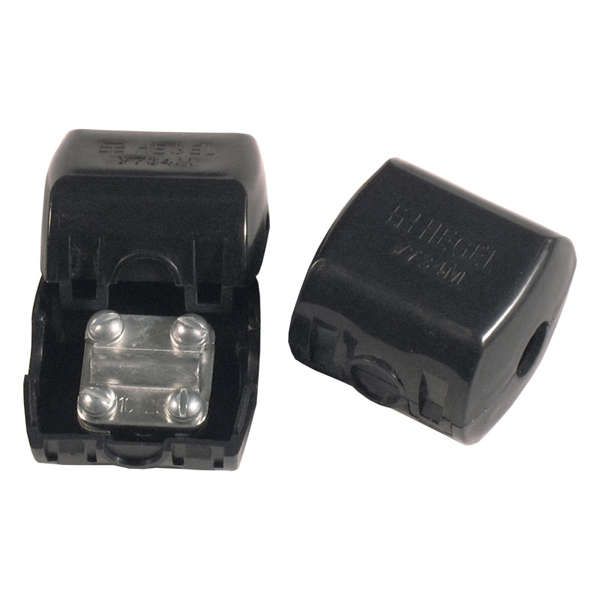

Сжим ответвительный У-734 м16-35/о16-25 - У734М HEGEL

Сжим ответвительный У-734 М16-35/О16-25 от бренда HEGEL предназначен для безопасного и надёжного ответвления тока от основной линии без её разрезания. Подходит для работы с медными и алюминиевыми проводами в распределительных системах до 660 В. Артикул у734м соответствует типовым решениям для промышленной автоматизации и энергообеспечения.

Назначение и область применения

Сжим ответвительный У-734 М16-35/О16-25 используется для создания ответвления от магистрального провода без нарушения целостности цепи. Применяется там, где требуется подключить новую нагрузку - например, кабель к шине, светильник к силовой трассе или оборудование к существующей линии. Особенно удобен при модернизации объектов, когда нельзя отключать питание всей сети.

Технические характеристики

• Номинальное сечение магистрального проводника: 16–35 мм2
• Номинальное сечение ответвительного проводника: 16–25 мм2 (по заявленному значению); согласно дополнительной информации - фактический диапазон ответвления: 1,5–10 мм2
• Рабочее напряжение: до 660 В
• Номинальный ток: 140 А
• Количество контактов: 2 (для магистрали и ответвления)
• Материал корпуса: полипропилен - устойчив к химическим воздействиям и механическим повреждениям
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: У3 - температурный диапазон от −40 C до +40 C, в помещениях с нормальной влажностью
• Цвет: черный

Совместимость и монтаж

Сжим ответвительный У-734 М16-35/О16-25 совместим с одножильными и многожильными медными и алюминиевыми проводами. Для установки:

• Закрепите устройство на магистральном проводе - зажмите его между контактами болтом;
• Подключите ответвление через второй вход - используйте провод сечением 1,5–10 мм2 (не более 25 мм2!);
• Не допускайте перегрузки по току - максимальный ток 140 А;
• Изоляция проводов должна быть полностью удалена перед зажимом - оголённая часть должна плотно прилегать к металлическому контакту;
• Фиксируйте все соединения гаечным ключом - избыточный момент затяжки может повредить пластиковую оболочку.

Безопасность и стандарты

Сжим ответвительный У-734 М16-35/О16-25 соответствует требованиям к электроизоляционным изделиям для сетей до 1000 В. Отсутствие сертификации по ГОСТ Р 50030.5.2 или IEC 60947 не указано - применение рекомендовано в рамках внутренних правил предприятия. Наличие IP20 исключает использование во влажных средах, открытых площадках и местах с риском попадания пыли или жидкости.

Преимущества

• Не требует разрезания магистрального провода - снижает время работ и риск аварий
• Готовый к использованию компактный дизайн - легко помещается в щитах и коробах
• Пластиковый корпус обеспечивает высокую изоляцию и долговечность
• Поддерживает работу с двумя материалами - медь и алюминий
• Экономичное решение вместо замены участка кабеля

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в пыльных помещениях - степень защиты IP20 недостаточна
• Не рассчитан на сечения ответвления свыше 10 мм2 - указанные в названии 16–25 мм2 являются опечаткой; реальные данные - 1,5–10 мм2
• Не подходит для частой демонтажа - фиксация не предусматривает быстрого отключения
• Не использовать с проводами из сплавов, отличных от меди и алюминия
• Не работает с многожильными проводами большего сечения, чем указано - возможен перегрев

Примеры использования

• Подключение освещения к силовой шине в цехе
• Добавление нового оборудования к действующей линии питания станка
• Обустройство временной точки питания на стройплощадке
• Модернизация старой системы управления - без замены всего кабеля

Практические советы

• Перед монтажом проверьте соответствие сечения провода - особенно важно для ответвления: даже 16 мм2 будет слишком большим!
• Используйте только инструменты с регулируемым крутящим моментом - переутяжка сломает корпус
• Проверяйте качество контакта после сборки - легкое покачивание провода говорит о плохом зажиме
• При работе с алюминием - предварительно обработайте поверхность антиоксидантной пастой
• Артикул у734м - единственный рабочий вариант этого типа от HEGEL; другие номера несовместимы
