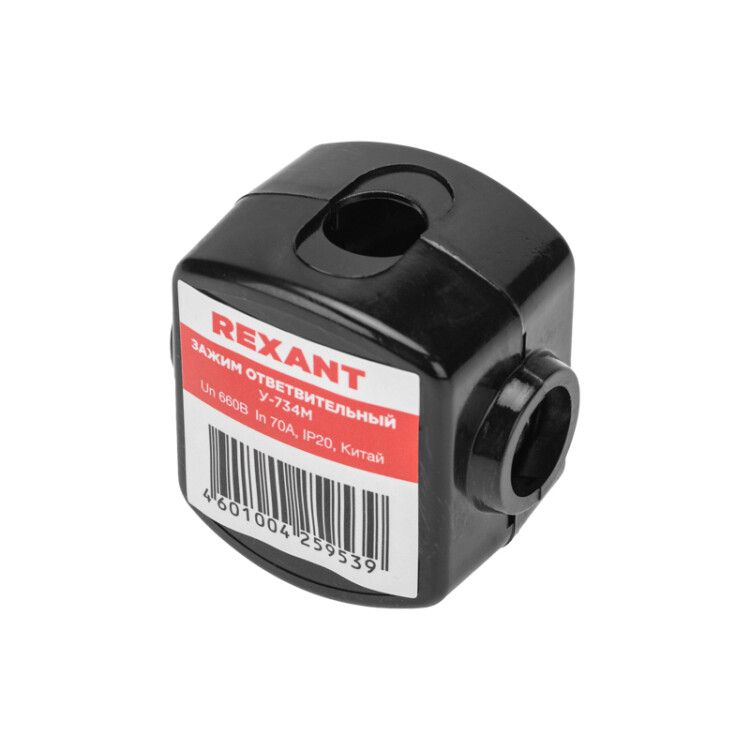

Зажим ответвительный У-734М (16-35/16-25кв.мм) IP20 (сжим орех) Rexant 07-0734 MEET

Зажим ответвительный У-734М (16-35/16-25 кв мм) IP20 (сжим, орех) от Rexant предназначен для безопасного формирования ответвлений от основной кабельной линии без нарушения целостности проводов. Применяется в распределительных щитах, на опорах ЛЭП и в других точках подключения медных или алюминиевых кабелей. Артикулы etm07-0734 и 07-0734 соответствуют одной модели.

Назначение и область применения

Зажим ответвительный У-734М позволяет выполнять ответвления от магистральной линии без разрезания основного провода. Подходит для подключения нагрузки в бытовых, промышленных и коммунальных сетях — например, для питания освещения, оборудования или дополнительных групп розеток. Используется там, где требуется надёжное, не разрушающее соединение с минимальными потерями.

Технические характеристики

• Сечение магистрального провода: 16–35 мм²
• Сечение ответвительного провода: 16–25 мм²
• Работает с проводниками из меди и алюминия
• Номинальное напряжение: до 660 В
• Номинальный ток: 70 А
• Температурный диапазон: от –60 °C до +50 °C
• Степень защиты: IP20 — защищён от доступа пальцев, но не от воды и пыли
• Материал корпуса: поликарбонат, самозатухающий
• Контакты: оцинкованная сталь
• Тип соединения: винтовой (болтовой)
• Класс защиты от поражения током: 0 — требует установки в закрытом корпусе

Совместимость и монтаж

У-734М совместим с одножильными и многожильными проводами из меди и алюминия, соответствующими указанным сечениям. Для монтажа:

• Снимите изоляцию с участков проводов, которые будут вводиться в зажим (длина зачистки — около 15–20 мм).
• Не режьте магистральный провод — он проходит через весь зажим целиком.
• Вставьте ответвительную жилу во второй канал.
• Затяните два болта равномерно, чтобы кулачки плотно прижали проводники.
• Убедитесь, что провода не перегибаются внутри корпуса.
• Из-за класса защиты 0 устройство обязательно устанавливается в закрытую распределительную коробку или шкаф.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, который не распространяет пламя. Напряжение 660 В и ток 70 А соответствуют требованиям для сетей до 1 кВ. Однако степень защиты IP20 исключает использование в условиях повышенной влажности, на улице или в помещениях с риском брызг. Класс защиты 0 означает, что зажим не имеет собственной изолирующей оболочки — он должен быть установлен в защищённом месте.

Преимущества

• Не требует разрезания магистрального провода — сохраняется целостность линии и снижается риск аварий.
• Высокая механическая прочность корпуса из поликарбоната.
• Оцинкованные контакты устойчивы к коррозии и обеспечивают стабильный контакт.
• Широкий температурный диапазон позволяет использовать в холодных регионах и в неотапливаемых помещениях.
• Компактные габариты удобны для установки в ограниченном пространстве.

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице, в сырых помещениях — IP20 не защищает от воды.
• Не допускается применение с проводами меньшего сечения (менее 16 мм²) — возможен слабый контакт и нагрев.
• Не предназначена для автоматического отключения — требует внешней защиты (автомат, предохранитель).
• Не рекомендуется для частых демонтажей — многократное затягивание болтов может повредить внутренние элементы.
• Не подходит для подключения проводов из сплавов, отличных от меди и алюминия.

Примеры использования

• Подключение светильников к существующей силовой линии в цеху.
• Добавление новой группы розеток от главного кабеля в распределительном щите.
• Формирование ответвления на опоре воздушной линии для подачи энергии к домашнему хозяйству.
• Обустройство временных питаний на стройплощадке при наличии уже смонтированной магистрали.

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленным значениям — 16–35 мм² для магистрали, 16–25 мм² для ответвления.
• При работе с алюминием используйте антиоксидантную пасту — она продлит срок службы контакта.
• Затягивайте болты усилием рук — переусиливать нельзя, иначе можно повредить кулачки или треснуть корпус.
• После сборки проверьте герметичность установки — зажим должен быть полностью закрыт в распределительной коробке.
• Для систем с высокой вибрацией (например, на станках) дополнительно фиксируйте корпус к поверхности.
• Артикулы etm07-0734 и 07-0734 — один и тот же продукт; различаются только форматы номеров поставщиков.
