Зажим 61 075 NTC-JC-Y734M |61075 |Navigator 20272

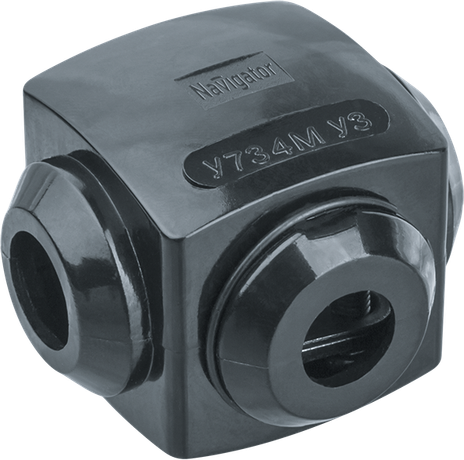

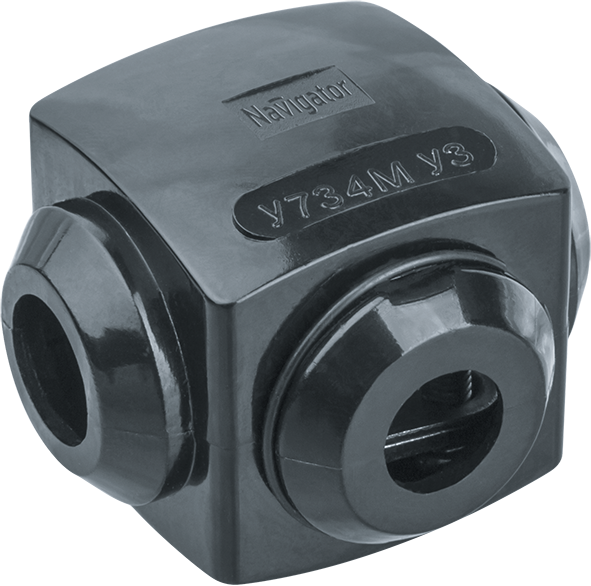

Зажим сжим ответвительный У734 (М16-35/О16-25) от бренда Navigator предназначен для безопасного и надёжного ответвления кабеля без нарушения целостности основной магистрали. Применяется в распределительных сетях напряжением до 690 В, совместим с медными и алюминиевыми проводниками сечением 16–35 мм². Артикулы 61075 и 20272 соответствуют сериям NTC-JC.

Назначение и область применения

Зажим сжим ответвительный У734 (М16-35/О16-25) используется для создания ответвлений от основного силового кабеля без его перерезания. Подходит для установки в распределительных щитах, на опорах ЛЭП, в кабельных трассах и других местах, где требуется подключение дополнительной нагрузки. Обеспечивает быстрый и безопасный способ подключения без демонтажа основной линии.

Технические характеристики

• Рабочее напряжение: до 690 В
• Номинальный ток: 600 А
• Сечение подключаемых жил: 16–35 мм² (магистральная линия); 16–25 мм² (ответвление)
• Материал проводника: медь, алюминий (совместимы оба типа)
• Материал корпуса: ударопрочный пластик, самозатухающий
• Контактная часть: оцинкованная сталь
• Тип соединения: винтовое/болтовое
• Степень защиты: IP20 — защита от доступа пальцев, но не от воды и пыли
• Диапазон температур: от –40 °C до +85 °C
• Частота: 50 Гц
• Цвет: черный
• Количество контактов: один вход/выход
• Гарантия: 60 месяцев

Совместимость и монтаж

Установка выполняется на кабель без его разрезания. Для монтажа:

• Освобождается участок изоляции на магистральном проводе (длина зависит от глубины зажима)
• Зажим устанавливается на кабель так, чтобы контактная пластина плотно прилегала к жиле
• Затягиваются винты до упора — контроль усилия не требуется, конструкция предотвращает перегрузку
• Ответвительный провод (до 25 мм²) подводится к второму выводу и фиксируется аналогично

Не требует специального инструмента — достаточно обычного гаечного ключа. Работает на кабеле с круглым сечением, без повреждения внешней изоляции.

Безопасность и стандарты

Зажим сжим ответвительный У734 (М16-35/О16-25) соответствует требованиям ГОСТ 31195.2.1. Конструкция обеспечивает:

• Негорючесть корпуса — материал не поддерживает горение
• Защиту от случайного прикосновения к токоведущим частям (IP20)
• Устойчивость к коррозии благодаря оцинкованному металлическому элементу

Подходит для внутренних установок в помещениях с контролируемой средой. Не предназначен для открытой прокладки на улице или во влажных условиях.

Преимущества

• Не требует разрезания магистрального кабеля — снижает риск аварий и время работ
• Совместим с медью и алюминием — позволяет выполнять переходы между типами проводников
• Высокая механическая прочность корпуса — выдерживает вибрацию и удары
• Долговечность за счёт оцинкованной стали и термостойкого пластика
• Фиксация без проскальзывания — гарантирует стабильный контакт даже при циклических нагрузках

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в пыльных средах — степень защиты IP20 не обеспечивает герметичность
• Не допускается использование с проводами меньше 16 мм² — возможен слабый контакт и нагрев
• Не рекомендован для многократного демонтажа — после затяжки винтов контакт считается постоянным
• Не подходит для высокочастотных систем — рассчитан исключительно на 50 Гц
• Требуется свободный доступ к кабелю для установки — нельзя использовать в уже заполненных каналах без возможности маневра

Примеры использования

• Подключение освещения к основному кабелю в промышленном цехе
• Добавление питания к новому оборудованию на действующей ЛЭП без остановки системы
• Обустройство временной точки питания на стройплощадке
• Ответвление от шинопровода в распределительном пункте
• Модернизация старой сети с заменой проводов на более мощные без полного переоборудования

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — для магистрали используйте 16–35 мм², для ответвления — не более 25 мм²
• Очистите поверхность жилы от оксидов, особенно при работе с алюминием — это повысит долговечность контакта
• Не затягивайте винты сверх меры — конструкция имеет автоматическую регулировку усилия; перетяжка может повредить металл
• При использовании в щитах убедитесь, что есть достаточный зазор вокруг зажима для теплоотвода
• Для длительной работы в условиях колебаний температуры выбирайте модели с гарантированным диапазоном –40…+85 °C — именно такой у Zажима сжим ответвительного У734 (М16-35/О16-25)
