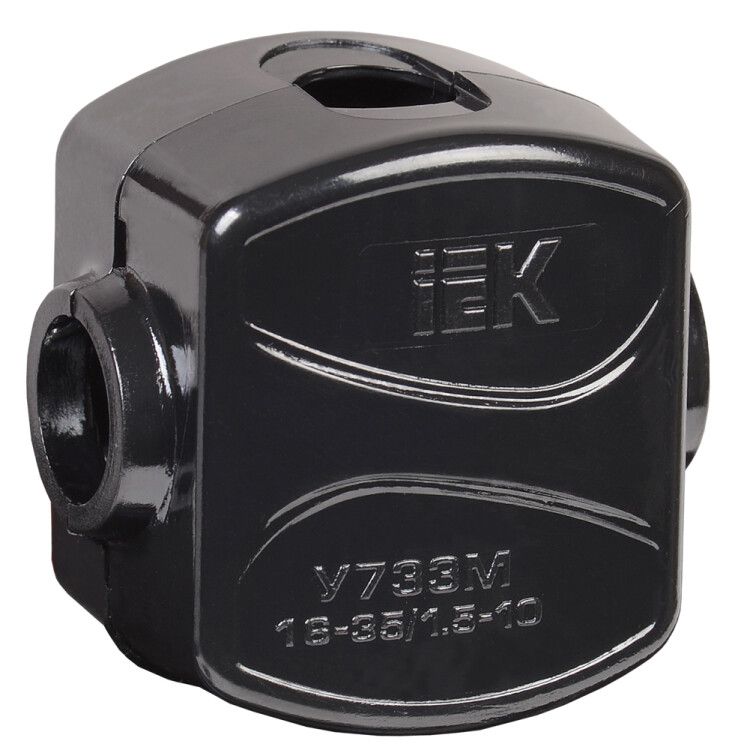

Зажим ответвительный У-733М (16-35/1.5-10кв.мм) IP20 IEK UKZ-ZO-733M

Зажим ответвительный IEK У-733М (16-35/1,5-10 мм2) IP20 обеспечивает надёжное соединение без разрыва основной линии - идеально для распределительных щитов, силовых цепей и монтажа на монтажную плату. Артикул ukz-zo-733m соответствует требованиям к безопасности и долговечности в условиях промышленной эксплуатации.

Назначение и область применения

Зажим ответвительный IEK У-733М используется для создания ответвлений от основного кабельного провода без его перерезания. Подходит для подключения нагрузки к магистрали - например, для питания автоматов, реле, освещения или оборудования в распределительных щитах. Применяется в системах с напряжением до 660 В переменного тока, в том числе на объектах ЖКХ, промышленности, энергообъектах и транспорте.

Технические характеристики

• Диапазон сечений главного провода: 16–35 мм2
• Диапазон сечений ответвления: 1,5–10 мм2
• Номинальный ток: 80 А
• Рабочее напряжение: до 660 В
• Тип подключения: винтовое/болтовое
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Количество контактов: 2 (один для магистрали, один для ответвления)
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Материал контактов: оцинкованная сталь - устойчивость к окислению
• Тип изоляции: изолированный корпус
• Способ монтажа: фиксация на монтажную плату (DIN-рейку или аналогичную поверхность)

Совместимость и монтаж

Зажим IEK У-733М совместим с медными и алюминиевыми проводниками - можно соединять разнородные материалы без дополнительных переходников. Монтаж осуществляется на монтажную плату: устройство крепится механически, без сверления. Для установки требуется отвертка с плоским жалом. Перед затяжкой необходимо зачистить провода до металлического блеска. Каждый зажим имеет маркировку на корпусе - указывает допустимые сечения для магистрали и ответвления. Не используйте инструменты с острыми губками - повредите контактные плашки.

Безопасность и стандарты

Зажим У-733М соответствует требованиям к изолированным соединениям для сетей до 1000 В. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от влаги - не применяйте во влажных помещениях или на улице. Корпус выполнен из самозатухающего материала, снижающего риск распространения горения.

Преимущества

• Оцинкованные контактные плашки предотвращают окисление и обеспечивают стабильный контакт даже при длительной нагрузке
• Поддержка смешанных материалов - медь и алюминий в одном зажиме
• Чёткая маркировка на корпусе ускоряет выбор правильного варианта при монтаже
• Корпус без выступающих деталей - минимизирует риск повреждения при установке в плотном шкафу
• Легко разбирается и собирается заново - удобно для проверки и обслуживания

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли, на открытом воздухе - IP20 недостаточно для таких сред
• Не рекомендуется использовать для проводов меньше 1,5 мм2 или больше 35 мм2 - возможен перегрев или плохой контакт
• Не подходит для многожильных проводов с очень мягкими жилами - требуют предварительной опрессовки
• Не заменяет разрывной зажим - нельзя применять для отключения участка сети без отключения питания

Примеры использования

• Подключение автомата к основному кабелю 25 мм2 через ответвление 4 мм2 в распределительном щите
• Присоединение сигнализационного кабеля 2,5 мм2 к магистрали 35 мм2 на производственной линии
• Обустройство освещения в цеху от силовой трассы с использованием алюминиевой магистрали и медного ответвления

Практические советы

• Перед монтажом всегда отключайте питание - даже при IP20 есть риск поражения током
• Проверьте соответствие сечений: если магистраль 35 мм2, а ответвление 10 мм2 - это нормально; если наоборот - не работает
• Затягивайте винты равномерно, без усилия - переусилие деформирует пластину и снижает срок службы
• При работе с алюминием - используйте антиоксидантную пасту, чтобы продлить жизнь контакта
• Артикул ukz-zo-733m часто встречается в комплектах IEK - легко найти запасные части
