Сжим ответвительный (орех) У-733М (16-35 мм2, 1,5-10 мм2) StreamLine - y733m EKF

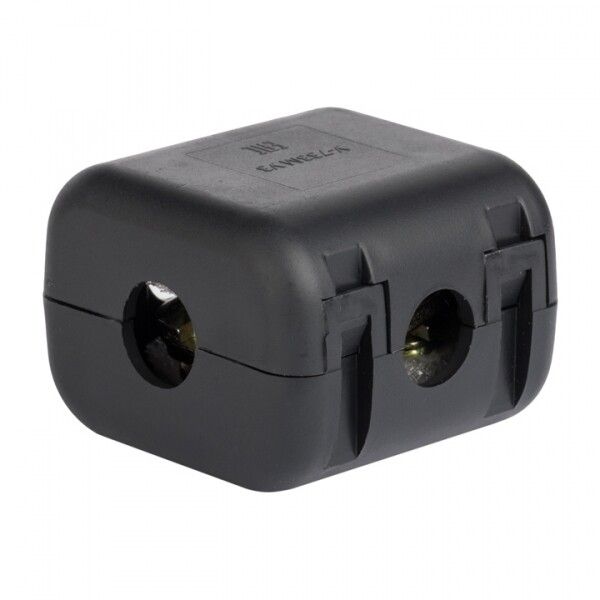

Сжим ответвительный У-733М (16-35 мм2, 1,5–10 мм2) орех от EKF - надёжное решение для безопасного ответвления проводов без разрезания основной магистрали. Подходит для монтажа в распределительных щитах, на опорах и в других точках подключения, где требуется соединить медный или алюминиевый провод сечением 1,5–10 мм2 к более крупному проводнику 16–35 мм2. Артикул y733m соответствует серии PROxima.

Назначение и область применения

У-733М используется для создания ответвлений от основной силовой линии без её перерезания. Применяется в сетях переменного тока до 660 В, особенно там, где важно сохранить целостность магистрального провода - например, при подключении освещения, розеток, автоматики или оборудования к существующей линии. Часто встречается в жилых домах, промышленных объектах, на уличных ЛЭП и в распределительных пунктах.

Технические характеристики

• Диапазон сечений: 16–35 мм2 (магистраль), 1,5–10 мм2 (ответвление)
• Номинальный ток: 27,22 А
• Материал проводников: совместим с алюминием и медью (можно комбинировать)
• Тип соединения: винтовой зажим с болтом
• Изоляция: да, корпус выполнен из изолирующего материала
• Тип канала: открытый - позволяет видеть и проверять состояние проводов
• Защитное покрытие: оцинкованная сталь - устойчивость к коррозии

Совместимость и монтаж

Сжим У-733М требует предварительного снятия изоляции с проводов перед установкой. Магистральный провод вставляется в центральный канал, ответвление - в боковые. Все контакты фиксируются одним болтом. Для правильного монтажа:

• Зачистите провода на длину, достаточную для полного входа в канал (обычно 8–12 мм)
• Не допускайте защемления изоляции - она должна находиться вне зажима
• Затягивайте болт равномерно, без перегрузки - используйте ключ подходящего размера
• Проверьте плотность соединения легким потягиванием провода после затяжки

Подходит для работы в условиях повышенной влажности благодаря оцинкованному корпусу и изоляции. Не предназначена для частого демонтажа - рассчитана на постоянное соединение.

Безопасность и стандарты

Сжим У-733М соответствует требованиям к изоляции и механической прочности для электроустановок до 660 В. Произведён в рамках серий PROxima и StreamLine, что гарантирует соответствие российским нормам безопасности (ГОСТ Р 50044.1, ГОСТ 10434). Отсутствуют открытые токоведущие части при установленном состоянии - снижает риск поражения током.

Преимущества

• Не требует разрезания магистрального провода - экономит время и исключает риск повреждения линии
• Работает с двумя типами металла (медь + алюминий) - удобен при реконструкции старых систем
• Изолированный корпус обеспечивает безопасность даже при работе под напряжением (при соблюдении технологии)
• Оцинкованная поверхность увеличивает срок службы в агрессивной среде
• Открытый канал позволяет контролировать качество соединения без вскрытия

Ограничения применения

• Не применяется для проводов меньше 1,5 мм2 или больше 35 мм2 - возможен перегрев или плохой контакт
• Не предназначен для мобильных или вибрационных устройств - может ослабнуть при длительной нагрузке
• Не работает с многожильными проводами без оконцевания - необходимо использовать наконечники
• Не следует использовать в местах с постоянным воздействием химически активных веществ (например, в химцехах)
• Не заменяет выключатель или рубильник - только для стационарного соединения

Примеры использования

• Подключение светильника к существующей линии в подъезде
• Добавление розетки от основной трассы в гараже
• Обвязка управления насосом от магистральной линии на производстве
• Ответвление питания для сигнализации от силового кабеля на столбе

Практические советы

• Перед установкой всегда отключайте питание - даже при наличии изоляции есть риск случайного контакта
• При использовании алюминиевого провода - обязательно нанесите антиоксидантную пасту на зачищенную часть
• Проверяйте момент затяжки болта - слишком слабая затяжка вызывает нагрев, слишком сильная - деформацию
• Для многожильных проводов 1,5–10 мм2 используйте наконечники типа НШВИ - они обеспечивают лучший контакт
• После монтажа сделайте термографический контроль через несколько часов - это выявляет плохие соединения
• Артикул y733m - один из самых распространённых в серии PROxima; запасайте его при закупке комплектующих для щитов
