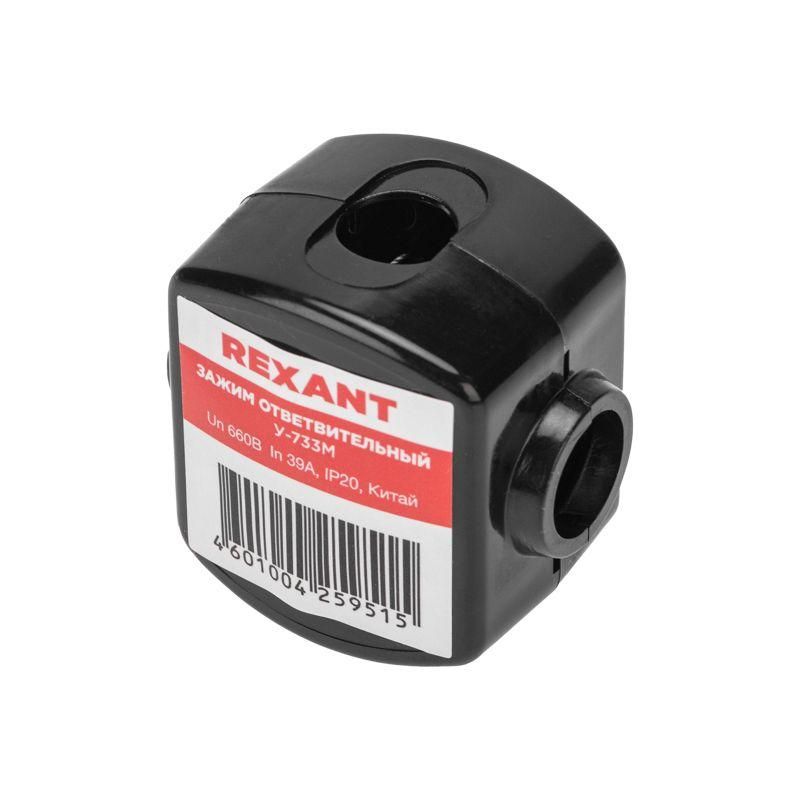

Зажим ответвительный У-733М (16-35/1.5-10кв.мм) IP20 (сжим орех) Rexant 07-0733 MEET

Зажим ответвительный У-733М (16-35/1,5-10 кв мм) IP20 (сжим, орех) от Rexant предназначен для безопасного формирования ответвлений от магистральной кабельной линии без нарушения целостности проводников. Артикул 07-0733 подходит для работы с медными и алюминиевыми проводами в распределительных щитах, на опорах и в других точках ответвления.

Назначение и область применения

Зажим ответвительный У-733М используется для создания ответвлений от основной магистрали без её разрезания. Подходит для установки в распределительных коробках, на столбах, внутри щитов и других закрытых помещениях. Применяется в системах освещения, силовых цепях, на объектах ЖКХ, промышленности и энергетики.

Технические характеристики

• Сечение магистрального проводника: 16–35 мм²
• Сечение ответвительной жилы: 1,5–10 мм²
• Тип подключения: винтовое / болтовое
• Материал магистрального проводника: медь, алюминий
• Материал корпуса: поликарбонат (негорючий)
• Контакты: оцинкованная сталь
• Рабочее напряжение: до 660 В
• Номинальный ток: 39 А
• Степень защиты: IP20 (защита от предметов больше 12,5 мм, но не от воды)
• Температурный диапазон: от –60 °C до +50 °C
• Класс защиты от поражения током: Class 0 (не требует заземления корпуса)

Совместимость и монтаж

У-733М совместим с однопроволочными и многожильными проводами из меди и алюминия. Для монтажа:

• Снимите изоляцию с магистрального провода и ответвительной жилы — разрезать провод не требуется.
• Вставьте проводники в соответствующие каналы: магистральный — в широкий, ответвление — в узкий.
• Затяните два болта равномерно, чтобы контакт был плотным, но без перегрузки.
• Не используйте инструменты с острыми гранями — можно повредить внутренние контакты.
• Посадочный диаметр корпуса позволяет установить зажим в стандартные распределительные коробки.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, что снижает риск распространения пламени. Защита IP20 предотвращает доступ крупных предметов, но не защищает от влаги — применять только в сухих помещениях. Класс защиты 0 означает, что устройство не имеет заземляющих элементов; его нельзя использовать там, где требуется класс I или II защиты.

Преимущества

• Не требует разрезания магистрали — сохраняет целостность линии и снижает риск аварий.
• Высокая механическая прочность корпуса из поликарбоната.
• Оцинкованные контакты устойчивы к коррозии и обеспечивают стабильную проводимость.
• Широкий температурный диапазон позволяет использовать в холодных регионах и неотапливаемых помещениях.
• Компактные размеры удобны для установки в ограниченном пространстве.

Ограничения применения

• Не предназначена для открытой установки на улице — IP20 не защищает от влаги и пыли.
• Не допускается использование с проводниками меньше 1,5 мм² или больше 35 мм² — возможен перегрев или плохой контакт.
• Не рекомендуется для постоянной нагрузки выше 39 А — превышение может вызвать нагрев и деформацию.
• Не подходит для цепей переменного тока с частотой выше 400 Гц — спецификация не указана, поэтому применение вне 50 Гц не гарантируется.
• Не следует использовать в средах с химически активными парами — материал корпуса не рассчитан на агрессивную среду.

Примеры использования

• Подключение светильников к существующей линии освещения в подъезде.
• Отвод питания для розетки от главной силовой трассы в цеху.
• Формирование ответвления от алюминиевой магистрали на воздушной ЛЭП в деревне.
• Добавление нового участка сети в старом распределительном щите без замены всей проводки.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов — даже небольшое отклонение влияет на долговечность контакта.
• Используйте только подходящие по размеру шестигранные ключи — слишком большой момент может сломать пластиковую крышку.
• При работе с алюминием — протирайте поверхность провода спиртом перед установкой, чтобы удалить оксидную плёнку.
• После затяжки проверьте контакт легким потягиванием — провод не должен выскальзывать.
• Для длительной эксплуатации в условиях колебаний температуры — периодически контролируйте состояние болтов (раз в 1–2 года).
• Артикул 07-0733 — это оригинальный номер от Rexant. Аналоги могут отличаться по размерам и качеству материалов.
