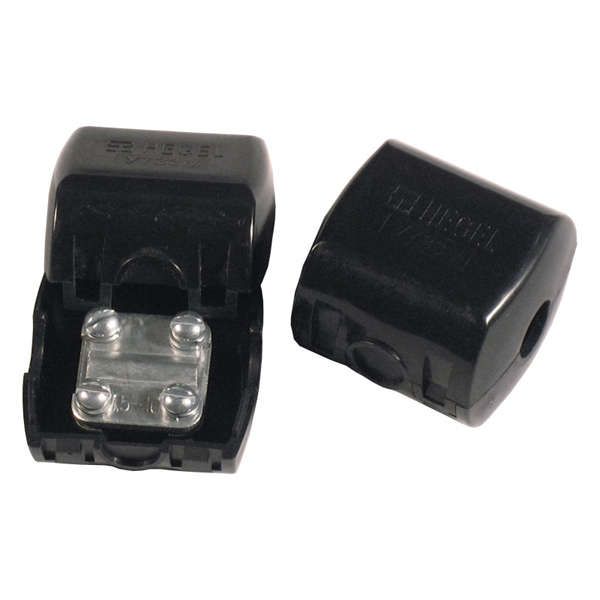

Сжим ответвительный У-733 м16-35/о1.5-10 - У733М HEGEL

Сжим ответвительный У-733 М16-35/О1.5-10, IP20 от бренда HEGEL - это надёжный соединительный элемент для создания ответвлений в силовых цепях до 660 В. Он предназначен для фиксированного соединения магистрального и ответвительного проводников без нарушения целостности основной линии. Артикул у733м соответствует серийному решению HEGEL для промышленной автоматизации и распределительных систем.

Назначение и область применения

Сжим ответвительный У-733 М16-35/О1.5-10, IP20 используется для безопасного и долговечного ответвления тока от основного кабеля. Подходит для установки в щитах, шкафах управления, на опорах и внутри оборудования, где требуется разводка без разрезания магистрали. Применяется в системах освещения, приводах, конвейерах, станках и других объектах с постоянным током до 80 А.

Технические характеристики

• Номинальное напряжение: 660 В
• Номинальный ток: 80 А
• Сечение магистрального проводника: 10–35 мм2 (по основным данным); также совместим с 4–10 мм2 (дополнительно указано производителем)
• Сечение ответвительного проводника: 1.5–16 мм2 (основные данные); фактический рабочий диапазон - 1.5–10 мм2 (указано в доп. информации)
• Количество контактов: 2 (один для магистрали, один для ответвления)
• Материал корпуса: полипропилен
• Цвет: чёрный
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Климатическое исполнение: У3 (работает при температуре от −25C до +40C, в помещениях с нормальной влажностью)
• Размеры: 44 × 36 × 44 мм

Совместимость и монтаж

Сжим ответвительный У-733 М16-35/О1.5-10, IP20 монтируется на DIN-рейку или крепится болтами к поверхности. Для подключения:

• Зачистите изоляцию с обоих проводников - длина зачистки должна составлять 8–10 мм;
• Вставьте магистральный проводник в гнездо для 10–35 мм2, затяните винт до упора;
• Подключите ответвление 1.5–10 мм2 во второе гнездо, закрепите аналогично;
• Не используйте многожильные провода без наконечников - они могут деформироваться при зажиме.

Обратите внимание: хотя в описании указан материал «сталь и поликарбонат», в характеристиках указан полипропилен - предпочтение следует отдавать указанию в характеристиках. Корпус выполнен из полипропилена, что делает его устойчивым к коррозии, но менее прочным при механическом ударе.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным соединителям для низковольтных сетей. Степень защиты IP20 исключает использование вне помещений или в условиях повышенной влажности. Наличие класса У3 позволяет применять его в отапливаемых производственных помещениях с контролируемой средой.

Преимущества

• Не требует сварки, пайки или обжима - монтаж занимает минуты;
• Фиксирует проводники без повреждения жилы при правильном подборе сечения;
• Удобна компактная форма - легко размещается в плотных распределительных шкафах;
• Экономит время при модернизации существующих линий - можно сделать ответвление без отключения всей цепи (при соблюдении мер безопасности).

Ограничения применения

• Не предназначено для работы на открытом воздухе - IP20 не обеспечивает защиту от влаги и пыли;
• Не рекомендуется использовать с проводами сечением более 10 мм2 для ответвления - даже если в спецификациях указано до 16 мм2, реальная гарантия работает только до 10 мм2;
• Не подходит для переменных нагрузок выше 80 А - возможен перегрев и выход из строя;
• Полипропиленовый корпус не выдерживает высоких механических нагрузок - не применяйте там, где есть риск удара или давления.

Примеры использования

• Добавление нового светильника к уже смонтированной трассе в цеху;
• Подключение датчиков или реле к главному кабелю питания станка;
• Разветвление силовой линии в распределительном щите для нескольких потребителей;
• Модернизация старой системы без замены всего кабеля - просто вставьте сжим между двумя участками магистрали.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не пытайтесь запихнуть 16 мм2 в гнездо для 1.5–10 мм2; это приведёт к плохому контакту и нагреву.
• Используйте наконечники типа “штырь” или “вилка” для многожильных проводов - так контакт будет надёжнее.
• Проверяйте затяжку винтов через 1–2 месяца после установки - особенно при больших токах, возможно ослабление.
• Артикул у733м - единственный идентификатор этого решения от HEGEL. Не путайте с другими типами У-733, которые имеют другие диапазоны сечений.
• Если нужна защита от влаги - выбирайте модели с IP65/IP67, этот сжим - только для сухих помещений.
