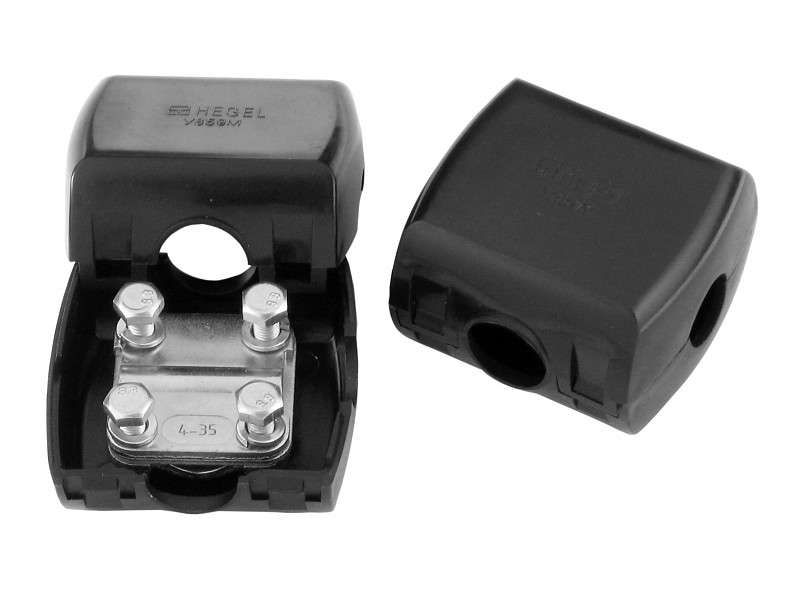

Сжим ответвительный У-859 м50-70/о4-35 - У859М HEGEL

Сжим ответвительный У-859 м50-70/о4-35 от бренда HEGEL предназначен для безопасного и надёжного ответвления тока от основной магистрали без её разрезания. Подходит для работы с медными и алюминиевыми проводами в распределительных системах до 660 В. Артикул у859м соответствует серийному исполнению У3.

Назначение и область применения

Сжим ответвительный У-859 м50-70/о4-35 используется для создания ответвления от действующей магистральной линии без нарушения целостности провода. Применяется в силовых цепях с напряжением до 660 В, где требуется подключить дополнительную нагрузку - например, освещение, автоматику или оборудование - без отключения питания. Особенно удобен при модернизации старых сетей или прокладке новых линий в уже смонтированных шкафах и трассах.

Технические характеристики

• Номинальное сечение магистрального проводника: 50–70 кв.мм
• Номинальное сечение ответвительного проводника: 4–35 кв.мм
• Номинальный ток: 170 А
• Рабочее напряжение: 660 В
• Количество контактов: 2 (для магистрали и ответвления)
• Материал корпуса: полипропилен
• Цвет: черный
• Климатическое исполнение: У3 (работает при температуре от −40C до +40C, в условиях умеренного климата)

Совместимость и монтаж

Сжим ответвительный У-859 м50-70/о4-35 совместим с одножильными и многожильными проводами из меди и алюминия. Для установки:

• Зачистите изоляцию с обоих проводников на длину, указанную в инструкции (обычно 15–20 мм).
• Вставьте магистральный провод (50–70 мм2) в основной контакт, ответвительный (4–35 мм2) - во второй.
• Затяните болты равномерно, используя ключ нужного момента - перетягивать нельзя, чтобы не повредить металл.
• Не допускается использование с проводами за пределами указанных сечений - это снижает надёжность соединения.

Изделие не требует специальных инструментов, кроме обычного гаечного ключа. Монтаж возможен как в щитах, так и на открытой прокладке.

Безопасность и стандарты

Сжим ответвительный У-859 м50-70/о4-35 соответствует требованиям к изоляционной прочности и термической стойкости для оборудования до 660 В. Полипропиленовый корпус обеспечивает электроизоляцию и устойчивость к химическим воздействиям. Климатическое исполнение У3 гарантирует работу в помещениях с нормальной влажностью и без агрессивных сред.

Преимущества

• Не требует разрезания магистрального провода - сохраняет целостность сети и исключает риск аварии при монтаже.
• Поддерживает два типа металла: медь и алюминий - позволяет подключать разнородные проводники без переходных элементов.
• Высокая плотность контакта благодаря механическому зажиму - минимизирует нагрев и окисление.
• Легкий вес и компактные габариты - удобен для установки в ограниченном пространстве.

Ограничения применения

• Не применяется в цепях переменного тока выше 660 В - риск пробоя изоляции.
• Не рекомендован для постоянного погружения в воду или высокой влажности вне помещений - материал не имеет защиты IP65+.
• Не подходит для проводов сечением менее 4 мм2 или более 70 мм2 - возможна потеря контакта или перегрев.
• Не предназначен для частых демонтажей - многократное затягивание ослабляет зажим.

Примеры использования

• Подключение реле контроля фаз к трехфазной магистрали 70 мм2 через ответвление 16 мм2.
• Добавление светового сигнализатора к силовой линии на производственной линии.
• Присоединение счетчика энергии к существующему алюминиевому кабелю без его вскрытия.
• Обустройство временных питаний на объектах с уже запущенными сетями.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - даже небольшое отклонение влияет на долговечность соединения.
• При работе с алюминием используйте антиоксидантную пасту - продлевает срок службы контакта.
• После монтажа проверьте температуру сжима под нагрузкой - если он сильно греется, значит, плохой контакт или перегрузка.
• Артикул у859м - единственный номер для заказа этого конкретного варианта; другие модели схожего внешнего вида могут иметь иные параметры.
• Храните изделие в сухом месте - попадание влаги на внутренние поверхности перед монтажом может вызвать коррозию.
