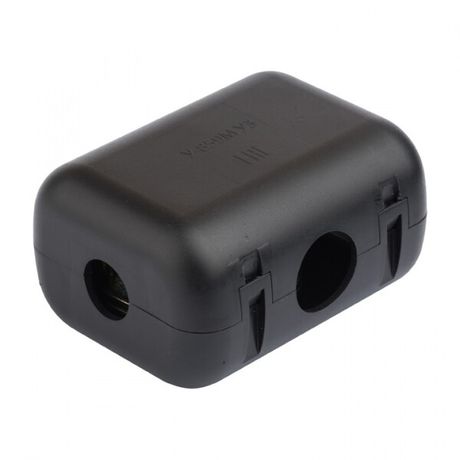

Сжим ответвительный (орех) У-859М (50-70 мм2, 4-35 мм2) StreamLine - y859m EKF

Сжим ответвительный У-859М (50-70 мм2, 4-35 мм2) орех от EKF - надёжное решение для безопасного ответвления тока от основной магистрали без её разрезания. Подходит для медных и алюминиевых проводов в распределительных системах до 660 В. Артикул y859m входит в серию PROxima.

Назначение и область применения

У-859М используется для создания ответвлений от основного силового кабеля или шины без нарушения целостности магистрали. Применяется в распределительных щитах, на опорах ЛЭП, в промышленных установках и жилых сетях. Особенно удобен там, где нельзя перерезать провод - например, при модернизации существующих цепей или подключении новых нагрузок.

Технические характеристики

• Диапазон сечений: 50–70 мм2 - для главного провода; 4–35 мм2 - для ответвления
• Номинальный ток: 100,29 А
• Работает с проводниками из меди и алюминия
• Изолированный корпус - защищает от случайного контакта
• Тип соединения: винтовой (болтовой) зажим
• Закрытый канал зажима: открытый тип - позволяет легко вставить провод
• Защитное покрытие: оцинкованная сталь - устойчив к коррозии

Совместимость и монтаж

Сжим У-859М совместим с одножильными и многожильными проводами, соответствующими указанным сечениям. Перед установкой необходимо снять изоляцию с участка магистрали и ответвляемого провода. Монтаж выполняется с помощью гаечного ключа: затягиваются болты до плотного контакта - перетягивать не следует. Для алюминиевых проводов рекомендуется использовать контактную смазку. Диаметр отверстия под болт - стандартный, подходит для обычного инструмента.

Безопасность и стандарты

Сжим У-859М рассчитан на работу в сетях до 660 В переменного тока. Изолированный корпус обеспечивает защиту от поражения током при работе под напряжением. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для ответвительных зажимов. Наличие оцинкованного покрытия повышает долговечность в условиях повышенной влажности.

Преимущества

• Не требует разрезания магистрального провода - сохраняет целостность сети
• Поддерживает два типа металла: медь и алюминий - универсально для старых и современных систем
• Изолированная конструкция снижает риск КЗ и травм
• Оцинкованная сталь увеличивает срок службы в агрессивной среде
• Открытый канал упрощает визуальный контроль и быстрый монтаж

Ограничения применения

• Не предназначена для постоянного погружения в воду - не имеет IP-защиты выше базовой
• Не подходит для проводов сечением менее 4 мм2 или более 70 мм2
• Не рекомендуется для частых демонтажей - многократное откручивание ослабляет контакт
• Требует предварительного снятия изоляции - не работает с изолированными проводами “на лету”

Примеры использования

• Подключение освещения к трассе силового кабеля в цеху
• Добавление новой группы розеток от уже проложенной магистрали в доме
• Ответвление питания для насоса или вентилятора от линии 35 мм2
• Модернизация старой алюминиевой проводки без замены всей линии

Практические советы

• Перед установкой проверьте соответствие сечений - не используйте с проводами вне диапазона 4–35 мм2 (ответвление) и 50–70 мм2 (магистраль)
• Для алюминиевых проводов нанесите антиоксидантную пасту на поверхность перед зажимом
• Затягивайте болты равномерно, по диагонали - чтобы избежать деформации корпуса
• После монтажа проверьте контакт рукой - он не должен быть подвижным
• При использовании в помещениях с высокой влажностью дополнительно герметизируйте место соединения термоусадкой
