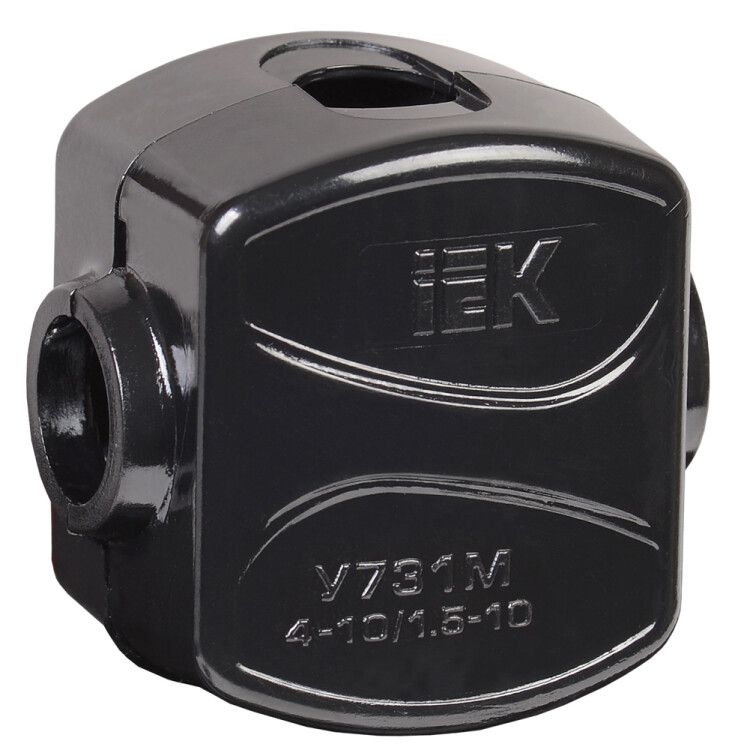

Зажим ответвительный У-731М (4-10/1.5-10кв.мм) IP20 IEK UKZ-ZO-731M

Зажим ответвительный У-731М (4-10/1,5-10 мм²) IP20 от IEK предназначен для безопасного и надёжного ответвления проводов от основной магистрали без её разрыва. Подходит для электромонтажа в распределительных щитах, на монтажных платах и в других закрытых условиях. Артикул ukz-zo-731m обеспечивает совместимость с типичными решениями IEK.

Назначение и область применения

Зажим ответвительный У-731М (4-10/1,5-10 мм²) IP20 используется для создания ответвлений от основного кабеля или провода без отключения питания. Применяется в системах электроснабжения напряжением до 660 В — например, при подключении освещения, розеток, автоматов или оборудования к существующей линии. Особенно удобен там, где нельзя перерезать магистраль: в шкафах, на панелях, в стенах или при модернизации старой проводки.

Технические характеристики

• Диапазон сечений главного провода: 4–10 мм²
• Диапазон сечений ответвления: 1,5–10 мм²
• Номинальный ток: 80 А
• Рабочее напряжение: 660 В
• Тип подключения: винтовое/болтовое
• Количество контактов: 2 (вход + выход)
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от воды и пыли)
• Срок службы: 10 лет
• Изоляция: да — корпус из прочного диэлектрического материала
• Контакты: оцинкованные плашки для уменьшения окисления и повышения проводимости

Совместимость и монтаж

У-731М (4-10/1,5-10 мм²) IP20 рассчитан на монтаж на монтажную плату — то есть фиксируется в распределительном щите с помощью крепёжных отверстий. Для установки требуется отвертка. Главный провод вставляется в один контакт, ответвление — во второй; оба зажимаются винтами. Обязательно соблюдайте рекомендованное сечение: не более 10 мм² для обоих проводов. Максимальный момент затяжки не указан — используйте умеренную силу, чтобы не повредить пластик или контакты.

Безопасность и стандарты

Зажим соответствует требованиям к изолированным устройствам для низковольтных сетей. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от влаги — поэтому применять можно только внутри закрытых щитов, без воздействия воды, пара или пыли. Наличие оцинкованных контактов снижает риск нагрева и возгорания при длительной нагрузке.

Преимущества

• Не требует разрыва магистрали — экономит время и снижает риски при ремонтах
• Оцинкованные плашки предотвращают окисление — увеличивает срок службы соединения
• Поддерживает широкий диапазон сечений — позволяет использовать как медные, так и алюминиевые жилы
• Фиксация на монтажной плате — устойчиво держится даже при вибрациях
• Высокая плотность контакта — минимизирует переходное сопротивление

Ограничения применения

• Не допускается использование вне закрытых помещений — IP20 не защищает от влаги и пыли
• Не подходит для многожильных проводов с гибкими жилами без наконечников — возможен плохой контакт
• Максимальное сечение ответвления — 10 мм²; для больших сечений нужен другой тип зажима
• Не предназначен для постоянной механической нагрузки — не стоит использовать как точку крепления кабеля
• Не работает с алюминием без специального антиоксидантного состава — при использовании алюминиевых проводов смазка обязательна

Примеры использования

• Подключение нового автомата к уже работающей групповой линии в щите
• Добавление розетки от существующего кабеля в стене
• Обеспечение питания светильников от магистрального провода в цеху
• Монтаж контрольных цепей в пультах управления
• Ремонт и доработка старой проводки без замены всей трассы

Практические советы

• Перед монтажом зачистите жилы точно до длины, указанной в инструкции — слишком длинные жилы могут выйти из зажима
• Для алюминиевых проводов обязательно нанесите антиоксидантную пасту на контактную поверхность
• Проверьте затяжку винтов через 1–2 недели после первого включения — возможно, немного ослабнет контакт
• Не комбинируйте с другими зажимами одной модели в одном месте — это создаёт лишнюю нагрузку на монтажную плату
• Выбирайте У-731М (4-10/1,5-10 мм²) IP20 от IEK, когда нужна проверенная, сертифицированная деталь с гарантированным сроком службы
