СЖИМ ОТВЕТВИТЕЛЬНЫЙ (4-10/1,5-10 ММ2) | U731M SE APC

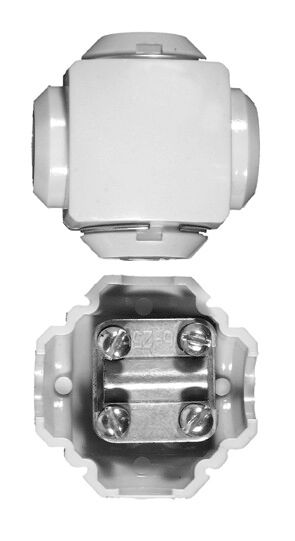

Сжим ответвительный У-731 М4-10/О1,5-10 мм2 от Systeme Electric позволяет безопасно организовать ответвления от основного кабеля без нарушения целостности магистрали. Этот компактный элемент подходит для монтажа на силовые цепи с напряжением до 220 В и используется в распределительных системах, щитах и на линиях питания оборудования.

Назначение и область применения

У-731 М4-10/О1,5-10 мм2 предназначен для создания ответвленной линии от основного (магистрального) провода. Он не требует разрезания или зачистки магистрали - достаточно поместить её внутрь зажима и затянуть винт. Подходит для установки в распределительных коробках, на шинах, в электрошкафах, а также на открытых участках трассы. Часто применяется в жилой и коммерческой недвижимости, на производстве, в системах освещения и автоматизации.

Технические характеристики

• Сечение магистрального провода: 4–10 мм2
• Сечение ответвительного провода: 1,5–10 мм2
• Номинальный ток: 63 А
• Рабочее напряжение: 220 В
• Тип соединения: винтовое
• Материал контактной части: алюминий и медь
• Покрытие: без изолирующего или антикоррозийного покрытия
• Диапазон рабочих температур: от –25 C до +60 C
• Количество контактов: один (для одного ответвления)
• Способ монтажа: фиксация на кабеле

Совместимость и монтаж

Сжим У-731 М4-10/О1,5-10 мм2 устанавливается на уже проложенный кабель. Для монтажа:

• Зачистите изоляцию с магистрального провода на длину, соответствующую глубине зажима (обычно 8–10 мм).
• Вставьте магистральный провод в основную часть зажима, затем ответвительный - во второе гнездо.
• Затяните винты равномерно, не перегружая усилием - это предотвращает повреждение металла и плохой контакт.
• Фиксируйте устройство на кабеле так, чтобы нагрузка не передавалась на зажим.

Не используйте с многожильными проводами без наконечников - они должны быть обжаты клеммами типа НШВИ.

Безопасность и стандарты

У-731 М4-10/О1,5-10 мм2 соответствует требованиям к надёжному соединению в сетях переменного тока до 220 В. Отсутствие покрытия делает его подходящим только для сухих помещений или закрытых каналов. Прямой контакт с влагой, химически активной средой или открытыми участками вне корпуса запрещён.

Преимущества

• Не требуется нарушать целостность магистральной линии - снижается риск аварий и потерь качества соединения.
• Поддерживает широкий диапазон сечений: один тип подходит для большинства распространённых кабелей.
• Простая конструкция обеспечивает быстрый монтаж даже в ограниченном пространстве.
• Совместим с продуктами серии ЭМ коробки MultiBox - легко интегрируется в модульные системы.

Ограничения применения

• Не предназначена для работы при напряжении выше 220 В - использование в сетях 380 В или выше опасно.
• Отсутствие защиты от внешней среды - нельзя применять на улице, в сырых помещениях или там, где возможен контакт с водой.
• Не рекомендуется для частых демонтажей - винтовые соединения теряют плотность после нескольких разборок.
• Не совместим с медными проводами сечением менее 1,5 мм2 - риск перегрева и выхода из строя.

Примеры использования

• Подключение светильника к существующей линии освещения в офисе.
• Добавление розетки на магистраль в распределительной коробке.
• Присоединение датчиков или контроллеров к силовой линии на производственной линии.
• Обустройство временных питаний на объектах с минимальным вмешательством в проводку.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - превышение допустимого значения вызывает нагрев и деформацию.
• Используйте только отвертки с точно подобранным наконечником - сломанный винт усложнит ремонт.
• После монтажа проверьте контакт легким потягиванием провода - он не должен выскальзывать.
• Для долговечности лучше устанавливать У-731 М4-10/О1,5-10 мм2 внутри корпуса или коробки - это исключит механические воздействия и окисление.
• Если нужна герметизация - выбирайте аналогичные модели с IP-защитой, такие как версии из серии SE (Потенциал) с маркировкой IP65+.
