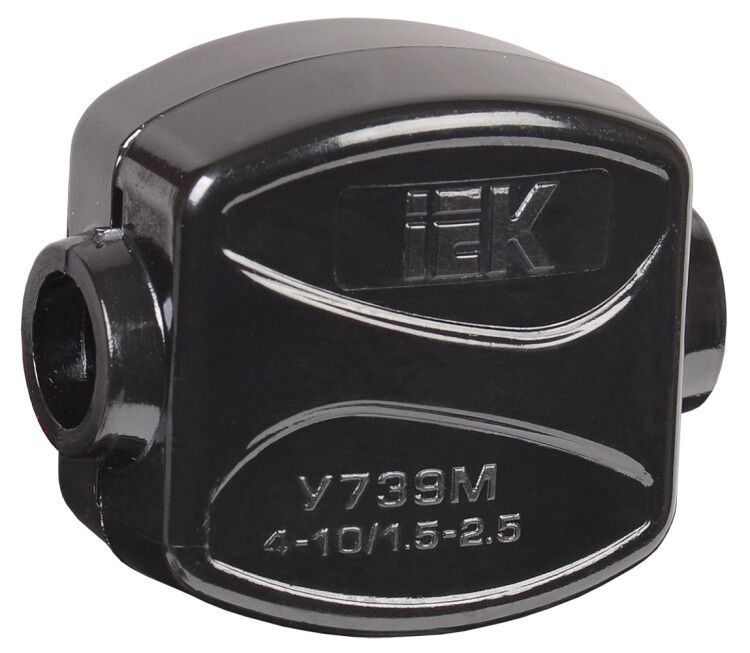

Зажим ответвительный У-739М (4-10/1.5-2.5кв.мм) IP20 IEK UKZ-ZO-739M

Зажим ответвительный IEK У-739М (4-10/1,5-2,5 мм2) IP20 позволяет безопасно делать ответвления от основного кабеля без его разрыва - идеально для распределительных щитов, станций и линий до 660 В. Артикул ukz-zo-739m совмещает надёжность винтового соединения с изолированной конструкцией для частых монтажных задач.

Назначение и область применения

Зажим ответвительный IEK У-739М используется для создания ответвлений от магистрального провода к потребителям - например, при подключении освещения, розеток или автоматов без отключения основной линии. Применяется в распределительных щитах, на панелях управления, в промышленных установках. Подходит для работы в помещениях с нормальной влажностью, где требуется изоляция и фиксация проводов.

Технические характеристики

• Номинальное сечение главного провода: 4–10 мм2 - подходит для медных или алюминиевых жил средней мощности.
• Номинальное сечение ответвления: 1,5–2,5 мм2 - оптимально для слаботочных цепей, сигнализации, управления.
• Рабочее напряжение: до 660 В - соответствует требованиям для сетей переменного тока 380/660 В.
• Номинальный ток: 30 А - выдерживает нагрузку типичных бытовых и промышленных устройств.
• Тип подключения: винтовой - обеспечивает прочную механическую фиксацию и доступ к зажиму для проверки.
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли.
• Количество контактов: два - один для магистрали, один для ответвления.
• Срок службы: 10 лет - при соблюдении условий эксплуатации и правильном монтаже.
• Изоляция: да - корпус выполнен из негорючего материала, предотвращает случайные замыкания.

Совместимость и монтаж

Зажим IEK У-739М устанавливается на монтажную плату или DIN-рейку (не в комплекте). Для монтажа используйте стандартные крепёжные отверстия на корпусе. Соединение выполняется винтами внутри устройства - не требуются дополнительные клеммы. Можно соединять медь с алюминием - благодаря оцинкованным пластинам исключается электрохимическая коррозия. Перед затяжкой зачистите жилы до 10–12 мм, чтобы они плотно вошли в гнездо. Не перетягивайте винты - это повредит металл и снижает контакт.

Безопасность и стандарты

Зажим У-739М соответствует требованиям ГОСТ Р МЭК 60947-7-1 и сертифицирован для использования в электрических установках до 1000 В. Наличие изоляции и маркировки сечений снижает риск ошибок при монтаже. Степень защиты IP20 делает его безопасным для внутреннего монтажа, но не допускает использование в сырых, пыльных или открытых местах.

Преимущества

• Оцинкованные контактные плашки - устойчивы к окислению, обеспечивают долговечный контакт даже при чередовании меди и алюминия.
• Чёткая маркировка на корпусе - сразу видно, какие сечения подходят для магистрали и ответвления, снижает вероятность ошибки.
• Корпус без выпадающих деталей - удобен для хранения, перевозки и многократного демонтажа.
• Лёгкий разбор - можно открыть, проверить соединение и переустановить без замены всего зажима.

Ограничения применения

• Не применяйте в условиях повышенной влажности, на улице или в пыльных помещениях - IP20 не обеспечивает защиту от жидкостей и пыли.
• Не используйте для сечений выше 10 мм2 или ниже 1,5 мм2 - это нарушит контакт и вызовет нагрев.
• Не предназначено для постоянной нагрузки близко к максимальному току 30 А более 8 часов в сутки - рекомендовано использовать с запасом 20–30 %.
• Не подходит для многожильных проводов с очень мягкими жилами - возможен деформационный износ контакта.

Примеры использования

• Подключение светильников к основному силовому кабелю 6 мм2 через ответвление 2,5 мм2 в распределительном щите.
• Добавление нового автомата в существующую группу розеток без прокладки новой линии.
• Объединение нескольких маломощных датчиков (например, температурных) на одном ответвлении от магистрали 10 мм2.
• Монтаж в шкафах управления станков, когда нужен быстрый и надёжный развод без пайки.

Практические советы

• Перед установкой всегда проверяйте соответствие сечений - если магистральный провод 10 мм2, а ответвление 1,5 мм2, зажим работает корректно; если наоборот - не подходит.
• При использовании алюминиевых проводов - осторожно зачищайте жилы, не повреждайте поверхность, так как алюминий мягче меди.
• После монтажа потяните каждый провод - он не должен выходить из зажима. Это контроль качества соединения.
• Для обслуживания - открутите винт, извлеките провод, проверьте состояние плашек. При наличии следов окисления - протрите спиртом.
• Артикул ukz-zo-739m часто встречается в каталогах IEK - заказывайте с запасом, особенно при масштабных работах.
