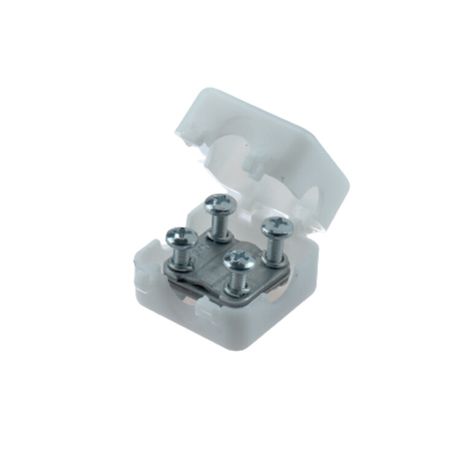

Сжим ответвительный У739 | zeta50313 ЗЭТАРУС (Завод электротехнической арматуры)

Сжим ответвительный У739 от ЗЭТАРУС (арт. zeta50313) предназначен для безопасного и надёжного ответвления проводов от основной магистрали без её разрезания. Подходит для работы с медными и алюминиевыми жилами в распределительных системах до 660 В.

Назначение и область применения

Сжим ответвительный У739 используется для создания ответвлений от существующих силовых кабелей или шин без нарушения целостности основной цепи. Применяется в электроустановках напряжением до 660 В, где требуется подключить вторичную нагрузку - например, освещение, автоматику или контрольные устройства - к основному проводнику. Особенно эффективен там, где невозможно или затруднительно перерезать магистральный кабель.

Технические характеристики

• Напряжение: до 660 В
• Номинальный ток: 23 А
• Сечение главного провода: 4–10 мм2 (медный или алюминиевый)
• Сечение ответвления: 1.5–2.5 мм2 (медный или алюминиевый)
• Тип соединения: болтовое
• Количество контактов: 2 (для входа и выхода)
• Материал проводника: медь/алюминий - совместим с обоими типами металлов
• Материал корпуса: сталь с лужёным покрытием
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Климатическое исполнение: У3 - умеренный климат, температурный диапазон от −25C до +40C
• Изоляция: да - изолированный зажим снижает риск замыкания между фазами
• Тип канала: открытый - позволяет легко вставить провод без предварительной подготовки
• Цвет: белый
• Нормативный документ: ТУ 3449-017-99856433-2014

Совместимость и монтаж

Сжим ответвительный У739 монтируется прямо на кабель без его демонтажа. Для установки:

• Подберите подходящую точку на основном проводе (диаметром соответствует 4–10 мм2)
• Освободите участок изоляции длиной около 20–30 мм
• Вставьте главный провод в нижний контакт, ответвление - в верхний
• Закрутите болт равномерно, чтобы обеспечить плотный контакт без повреждения жил

Не требует специального инструмента - достаточно обычного ключа. Лужёная поверхность внутри снижает окисление и увеличивает срок службы контакта. Обращайте внимание на посадочные размеры: максимальное сечение главного провода - 10 мм2, минимальное - 4 мм2; для ответвления допустимы только 1.5–2.5 мм2.

Безопасность и стандарты

Сжим ответвительный У739 изготовлен согласно ТУ 3449-017-99856433-2014 и имеет изолированную конструкцию, исключающую случайное прикосновение к токоведущим частям после монтажа. Однако степень защиты IP20 ограничивает применение только внутри помещений - использовать на улице или во влажных средах нельзя. Корпус выполнен из стали с антикоррозийным лужёным покрытием, что повышает долговечность в условиях нормальной влажности.

Преимущества

• Не требует разрезания основного кабеля - сохраняет целостность сети
• Поддерживает работу с двумя металлами одновременно - медь и алюминий
• Изолированный корпус снижает риск поражения током и КЗ
• Простой монтаж - не нужна сварка, опрессовка или термоусадка
• Лужёное внутреннее покрытие минимизирует переходное сопротивление и нагрев

Ограничения применения

• Не применяется вне помещения - IP20 не защищает от воды, пыли и механических воздействий
• Не рассчитан на ток выше 23 А - превышение вызывает перегрев и отказ
• Не подходит для многожильных проводов сечением менее 1.5 мм2 или более 2.5 мм2
• Не рекомендован для постоянной вибрационной нагрузки - возможен ослабление контакта
• Не является заменой полноценной распределительной коробке - служит лишь временным или компактным решением

Примеры использования

• Подключение светильников к трассе освещения в производственных цехах
• Добавление реле управления к силовой линии станка
• Отвод питания для сигнализации или контроллеров от основного щита
• Обустройство временной точки питания на объектах с ограниченным доступом

Практические советы

• Перед монтажом проверьте соответствие сечений проводов - использование провода меньше 4 мм2 или больше 10 мм2 недопустимо
• Частые переподключения снижают надёжность - лучше выполнять один монтаж и закрывать крышкой
• Проверяйте момент затяжки болта: слишком слабо - плохой контакт, слишком сильно - деформация металла
• Для алюминиевых проводов используйте смазку типа “Alu-Ox” перед установкой - предотвращает оксидацию
• Сжим ответвительный У739 от ЗЭТАРУС можно комбинировать с другими элементами системы - он не требует дополнительных креплений, но желательно фиксировать его хомутиком для снижения механической нагрузки
