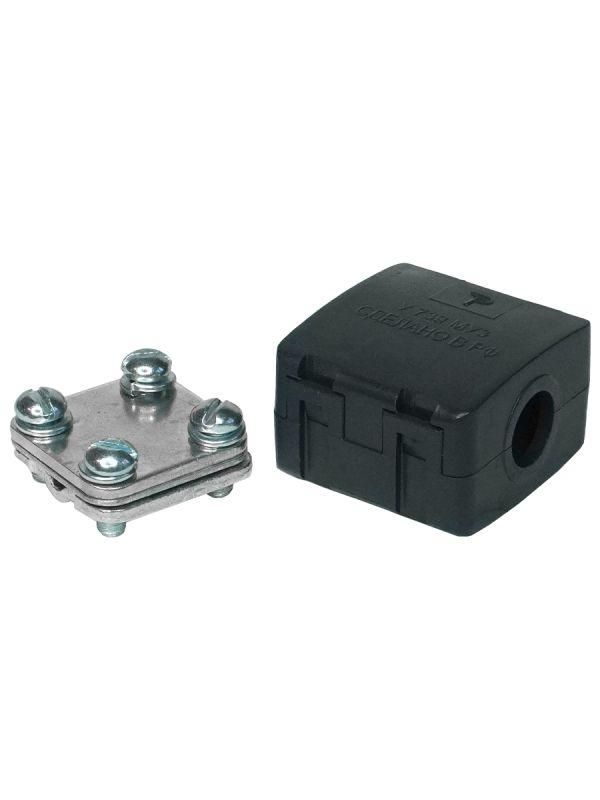

Сжим ответвительный У739М У3 (4-10/1.5-2.5кв.мм) IP20 Электротехник ET523304

Сжим ответвительный У739М У3 (4-10/1,5-2,5 мм2) IP20 от бренда Электротехник предназначен для надёжного соединения проводов в распределительных коробках и щитах. Артикул et523304 обеспечивает безопасную передачу тока между основным и ответвительным проводом без необходимости их переплетения.

Назначение и область применения

Сжим ответвительный У739М У3 используется для создания ответвлений в электрических цепях без нарушения целостности основного провода. Подходит для установки в распределительных коробках, шкафах управления, на стендах и в других закрытых помещениях. Применяется в жилой, коммерческой и промышленной электропроводке, где требуется быстрый и надёжный контакт.

Технические характеристики

• Рабочий диапазон сечения основного провода: 4–10 мм2
• Рабочий диапазон сечения ответвительного провода: 1,5–2,5 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал контактов: медная сплавная часть с покрытием, обеспечивающим устойчивость к окислению
• Изоляция корпуса: самозатухающий термопластик

Совместимость и монтаж

Сжим ответвительный У739М У3 совместим с одножильными и многожильными медными проводами. Для монтажа необходимо:

• Зачистить изоляцию с обоих проводов на 8–10 мм
• Вставить основной провод (4–10 мм2) в центральный зажим до упора
• Вставить ответвительный провод (1,5–2,5 мм2) в боковой зажим
• Закрутить винты до упора - контроль затяжки осуществляется визуально по плотному захвату жил

Не требует специальных инструментов - достаточно обычной крестовой отвертки. Монтаж допускается только в сухих условиях внутри электрошкафов или коробок.

Безопасность и стандарты

Сжим ответвительный У739М У3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств соединения. Нагрузочная способность рассчитана на рабочее напряжение до 450 В переменного тока и температурный режим от –25C до +70C. Отсутствие защиты от влаги (IP20) делает его непригодным для открытой установки или помещений с высокой влажностью.

Преимущества

• Устраняет необходимость скручивания проводов - снижает риск плохого контакта и нагрева
• Фиксирует два провода в одном корпусе - экономит место в распределительной коробке
• Легко проверяется визуально - можно убедиться, что жилы правильно зажаты
• Не требует пайки или сварки - позволяет выполнять работы без специального оборудования

Ограничения применения

• Не применяется для алюминиевых проводов - возможна коррозия и потеря контакта
• Не предназначена для внешней установки - IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с частыми включениями/выключениями или импульсными нагрузками выше 10 А
• Не подходит для проводов сечением менее 1,5 мм2 или более 10 мм2 - риск перегрева или недостаточного зажима

Примеры использования

• Подключение выключателя света к основной линии освещения
• Добавление розетки в существующую группу розеток
• Присоединение сигнализационного устройства к силовому кабелю
• Обустройство временных питаний на объектах с уже смонтированной проводкой

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода заявленным значениям - использование провода 1,0 мм2 вместо 1,5 мм2 может вызвать перегрев
• Не используйте сжим в местах с механическими воздействиями - он не имеет фиксации на DIN-рейке
• После монтажа протестируйте контакт тестером на сопротивление - нормальное значение ниже 0,05 Ом
• Для долговечности избегайте установки рядом с источниками тепла - температура выше 70C снижает срок службы изоляции
• Артикул et523304 - единственный номер для заказа этого типа сжима от Электротехник; другие модели схожего вида могут иметь отличные параметры
