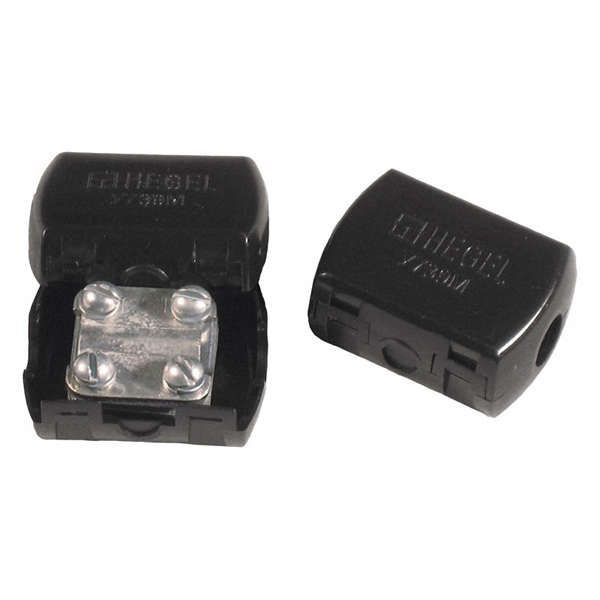

Сжим ответвительный У-739 м4-10/о1.5-2.5 - У739М HEGEL

Сжим ответвительный М У3 (4-10/1.5-2.5 кв. мм) от бренда HEGEL (артикул у739м) предназначен для безопасного и надёжного ответвления электропроводки без нарушения целостности магистрального кабеля. Подходит для установки в распределительных щитах, на опорах и внутри электроустановок с напряжением до 660 В.

Назначение и область применения

Сжим ответвительный М У3 (4-10/1.5-2.5 кв. мм) используется для создания ответвления от основной силовой линии - без её разрезания. Это позволяет подключить новую цепь (например, освещение, розетку или оборудование) к существующему проводнику, сохранив изоляцию и герметичность магистрали. Применяется в сетях с медными или алюминиевыми жилами, в том числе в условиях умеренного климата (исполнение У3).

Технические характеристики

• Номинальное сечение магистрального проводника: 4–10 кв. мм
• Номинальное сечение ответвительного проводника: 1.5–2.5 кв. мм
• Номинальный ток: 30 А
• Рабочее напряжение: до 660 В
• Количество контактов: 2 (для магистрали и ответвления)
• Материал корпуса: полипропилен - устойчив к химическим воздействиям и старению
• Цвет: черный
• Климатическое исполнение: У3 - для работы при температуре от −40 C до +40 C в помещениях и под навесами

Обратите внимание: в дополнительной информации указан другой диапазон (магистраль 16–35 мм2, ответвление 1.5–10 мм2). Эти значения не соответствуют заявленному в названии и характеристике сечению. Для данного артикула у739м используйте только указанные в таблице параметры: 4–10 / 1.5–2.5 мм2.

Совместимость и монтаж

Сжим ответвительный М У3 (4-10/1.5-2.5 кв. мм) совместим с одножильными и многожильными проводами из меди или алюминия, соответствующими заявленным сечениям. Для монтажа:

• Зачистите изоляцию с обоих проводников на 8–10 мм
• Вставьте магистральный провод (4–10 мм2) в один контакт, ответвительный (1.5–2.5 мм2) - во второй
• Закрутите болты равномерно, без перегрузки - усилие должно обеспечивать плотный контакт, но не деформировать жилу
• Не допускается использование с проводами большего сечения - возможен перегрев и выход из строя

Изделие не требует специальных инструментов - достаточно обычного ключа или отвертки. После сборки проверьте надёжность соединения легким покачиванием провода.

Безопасность и стандарты

Сжим ответвительный М У3 (4-10/1.5-2.5 кв. мм) соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 23216 для ответвительных зажимов. Корпус из полипропилена не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Напряжение 660 В и ток 30 А обеспечивают безопасную работу в бытовых и промышленных сетях до 1000 В.

Преимущества

• Не требуется разрывать магистраль - снижает риск повреждения изоляции и потери герметичности
• Стойкий к внешним факторам материал корпуса - долгий срок службы даже в сыром воздухе
• Простота монтажа - не нужна сварка, пайка или специальные клещи
• Экономия времени и материалов - можно выполнить ответвление за несколько минут

Ограничения применения

• Не применяйте с проводами сечением более 10 мм2 (магистраль) или более 2.5 мм2 (ответвление)
• Не используйте в условиях постоянного погружения в воду - IP-защита не указана, изделие не рассчитано на открытые участки под дождём
• Не рекомендован для частых механических нагрузок - например, на движущихся участках кабельных трасс
• Не подходит для алюминиевых проводов с оксидированной поверхностью - перед монтажом необходимо зачистить жилу до металлического блеска

Примеры использования

• Подключение светильника к существующей линии освещения в производственном помещении
• Добавление розетки в старую электропроводку без замены всего кабеля
• Ответвление питания для автоматического оборудования на конвейере
• Монтаж в распределительных щитах на объектах ЖКХ, где запрещено вскрытие основной линии

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода - даже небольшое превышение может вызвать нагрев и возгорание
• Для алюминиевых проводов используйте антиоксидантную пасту - она предотвращает окисление контакта
• Не затягивайте болты слишком сильно - полипропиленовый корпус может треснуть
• После монтажа сделайте контрольный замер сопротивления переходного контакта - он должен быть менее 0.01 Ом
• Артикул у739м - это конкретная модификация; не путайте с другими сжимами HEGEL, имеющими другие диапазоны сечений
