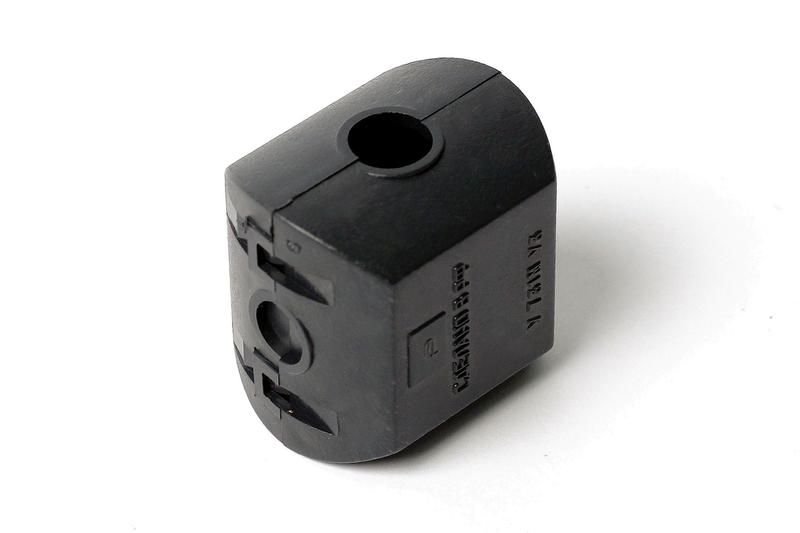

Сжим У731М (4-10/1.5-10кв.мм) УЗЛ ПЭМИ 43А04У731Л

Сжим ответвительный У731М (4-10/1.5-10 кв. мм) УЗЛ ПЭМИ позволяет выполнять безопасные ответвления от магистрального провода без его разрезания - идеально подходит для модернизации электроснабжения в распределительных щитах и на линиях до 660 В. Бренд ПЭМИ реализует эту модель в соответствии с техническими условиями ТУ 3449-012-01394633-2016.

Назначение и область применения

Сжим ответвительный У731М используется для создания ответвлений от основной силовой линии без нарушения целостности магистрального проводника. Подходит для медных и алюминиевых проводов одинакового типа материала. Применяется в распределительных устройствах, шкафах управления, на производственных участках, где требуется подключение новых потребителей без демонтажа существующих линий.

Технические характеристики

• Номинальное сечение магистрального проводника: 4–10 кв. мм
• Номинальное сечение ответвительного проводника: 1.5–10 кв. мм
• Номинальное напряжение: 660 В
• Диаметр корпуса: 44 мм
• Габаритные размеры: 44×44×36 мм
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов размером более 12 мм; не защищён от воды
• Цвет: черный
• Климатическое исполнение: У3 - предназначено для работы в помещениях с умеренным климатом, температурой от −25C до +40C
• Количество подключаемых проводов: один ответвительный провод

Совместимость и монтаж

Сжим ответвительный У731М совместим с однопроволочными и многопроволочными медными и алюминиевыми жилами соответствующего сечения. Для установки необходимо:

• Подготовить магистральный проводник - он проходит через внутренний канал без разрезания;
• Зафиксировать его зажимным механизмом внутри корпуса;
• Вставить ответвительную жилу в отдельный контактный канал и затянуть болт до упора;
• Не допускать смешивания меди и алюминия - материал ответвления должен совпадать с материалом магистрали.

Рекомендуется использовать инструмент с моментом затяжки, соответствующим требованиям производителя. Перед монтажом проверьте соответствие сечений проводов указанным в характеристиках.

Безопасность и стандарты

• Степень защиты IP20 соответствует ГОСТ 14254-96
• Изготовлен по ТУ 3449-012-01394633-2016
• Кожух выполнен из стеклонаполненной трудно горючей пластмассы - снижает риск распространения пламени
• Код ОКП: 34 4963 2303

Преимущества

• Не требует разрезания магистральной линии - сохраняет её целостность и надёжность соединения
• Высокая механическая прочность корпуса благодаря стеклонаполненному композиту
• Удобная форма и компактные габариты позволяют устанавливать устройство даже в плотном расположении аппаратов
• Поддерживает работу с широким диапазоном сечений - универсальное решение для различных нагрузок

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в местах возможного попадания жидкости - степень защиты IP20 исключает использование вне закрытых помещений
• Не допускается применение для комбинированных соединений медь–алюминий - требуется однородность материалов
• Не рассчитан на частые перегрузки выше номинала 660 В или токов, превышающих предельные значения для заданных сечений
• Не подходит для автоматических систем, требующих быстрого отключения - является пассивным соединителем

Примеры использования

• Добавление нового светильника к существующей группе освещения в цеху
• Подключение датчиков или контроллеров к силовым линиям в системах автоматизации
• Обустройство временного питания на строительной площадке без изменения основной трассы
• Модернизация старых распределительных щитов с минимальным вмешательством в проводку

Практические советы

• Перед установкой обязательно проверьте сечение проводов - не используйте жилы меньше 1.5 кв. мм или больше 10 кв. мм
• При работе с алюминием - зачистите поверхность жилы до металлического блеска, удалите оксидную плёнку
• Не перетягивайте болты - это повредит контакты и может вызвать нагрев
• После монтажа проверьте надёжность фиксации легким покачиванием провода
• Артикул 43а04у731л - единственный код для заказа этого конкретного варианта У731М от ПЭМИ
