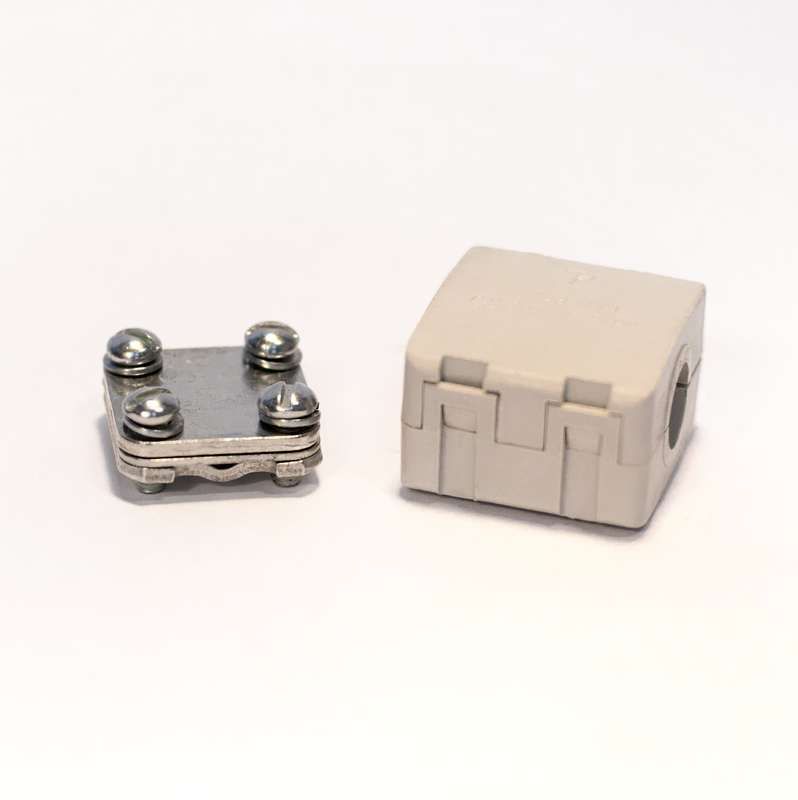

Сжим ответвительный У739М УЗ ПС 4-10/1.5-2.5кв.мм ПЭМИ Ростов-на-Дону 43А07ПС739

Сжим ответвительный У739М (4-10/1.5-2.5 кв. мм) УЗ ПС ПЭМИ позволяет выполнять безопасные ответвления от магистрального провода без его разрезания - идеально для модернизации электроснабжения в распределительных щитах и на линиях до 660 В. Бренд ПЭМИ Ростов-на-Дону выпускает этот сжим как часть серийной продукции для надёжного соединения медных и алюминиевых проводов.

Назначение и область применения

Сжим ответвительный У739М используется для создания ответвлений от основного (магистрального) провода без его перерезания. Подходит для работы с медными и алюминиевыми жилами одинакового материала. Применяется в распределительных устройствах, шкафах управления, на воздушных линиях и внутри зданий при необходимости подключения новых потребителей - например, освещения, розеток или автоматики - без демонтажа существующей сети.

Технические характеристики

• Номинальное сечение магистрального проводника: 4–10 кв. мм
• Номинальное сечение ответвительного проводника: 1.5–2.5 кв. мм
• Наружный диаметр корпуса: 32 мм
• Работает с одним проводом в кабеле (не предназначена для многожильных кабелей)
• Максимальное рабочее напряжение: 660 В
• Степень защиты: IP20 (защита от доступа пальцев и твердых предметов >12 мм; не защищён от воды)
• Материал кожуха: стеклонаполненная трудно горючая пластмасса
• Изготовлен по ТУ 3449-012-01394633-2016, соответствует ГОСТ 14254-96

Совместимость и монтаж

Сжим У739М совместим с однопроволочными и многопроволочными проводами из меди или алюминия, соответствующими указанным сечениям. Для установки:

• Освободите участок магистрали - снимите изоляцию на 15–20 мм;
• Вставьте магистральный провод в центральное отверстие сжима;
• Затяните болты до упора - проверьте плотность фиксации;
• Подключите ответвление: введите жилу сечением 1.5–2.5 кв. мм в боковое гнездо и затяните второй болт;
• Не допускайте смешивания меди и алюминия в одном контакте - используйте только проводники одного металла.

Сжим У739М не требует специальных инструментов - достаточно обычного ключа или отвёртки. Монтаж возможен как в щитах, так и на открытой проводке.

Безопасность и стандарты

Кожух изготовлен из самозатухающей, стеклонаполненной пластмассы, что снижает риск распространения пламени. Степень защиты IP20 обеспечивает безопасную работу в помещениях с нормальной влажностью и отсутствием прямого попадания воды. Соответствие ТУ 3449-012-01394633-2016 гарантирует соответствие требованиям к механической прочности и тепловой стойкости. Сертифицирован для использования в сетях до 660 В переменного тока.

Преимущества

• Не требуется разрывать магистраль - экономия времени и минимизация простоев
• Высокая надёжность контакта благодаря двухболтовому зажиму
• Устойчивость к нагреву и возгоранию благодаря материалу кожуха
• Простота монтажа даже в ограниченном пространстве
• Совместимость с двумя типами проводников - медь и алюминий (при условии однородности)

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - степень защиты IP20 не предохраняет от воды
• Нельзя использовать для ответвлений сечением более 2.5 кв. мм или для магистралей менее 4 кв. мм - риск перегрева и потери контакта
• Не рекомендован для многожильных кабелей с большим количеством проводников - сжим рассчитан на один провод в кабеле
• Запрещено применять для соединения меди и алюминия в одной точке - вызывает электрохимическую коррозию
• Не предназначен для частых отсоединений - является постоянным соединением

Примеры использования

• Добавление новой группы розеток в старую распределительную сеть без замены всего кабеля
• Подключение сигнализации или датчиков к силовым линиям в промышленных щитах
• Обустройство освещения в цеху путём ответвления от основной трассы
• Модернизация систем управления на конвейерах и станках

Практические советы

• Перед монтажом обязательно проверьте сечение проводов - использование вне диапазона 4–10 / 1.5–2.5 кв. мм недопустимо
• При работе с алюминием - зачистите поверхность жилы до матового блеска и нанесите антиоксидантную пасту
• Проверяйте момент затяжки болтов - переусиливать нельзя, чтобы не повредить внутренние контактные элементы
• После монтажа проведите термографический контроль через 24 часа - выявите возможные точки перегрева
• Артикулы 43ао7пс739 и 43а07пс739 - это один и тот же продукт, различия в написании связаны с особенностями системы учёта
