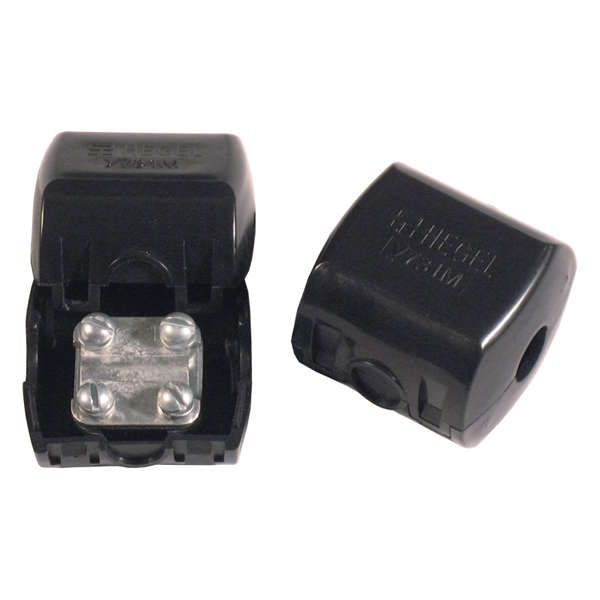

Сжим ответвительный У-731 м4-10/о1.5-10 - У731М HEGEL

Сжим ответвительный У-731 м4-10/о1.5-10 от бренда HEGEL - это надёжный соединительный элемент для создания ответвлений в силовых цепях до 660 В. Артикул у731м предназначен для фиксации двух проводников: основного и ответвления, без необходимости нарезки магистрали. Подходит для внутренней установки в помещениях с умеренным климатом.

Назначение и область применения

Сжим ответвительный У-731 м4-10/о1.5-10 используется для безопасного и быстрого подключения ответвительной линии к существующему магистральному кабелю без его перерезания. Применяется в распределительных щитах, шкафах управления, на участках с ограниченным доступом. Часто встречается в системах освещения, автоматизации, промышленном оборудовании и слаботочных сетях с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: 660 В
• Номинальный ток: 80 А
• Сечение магистрального проводника: 4–10 мм2
• Сечение ответвительного проводника: 1.5–10 мм2
• Количество контактов: 2 (для одного входа и одного выхода)
• Материал корпуса: полипропилен
• Степень защиты: IP20 (защита от предметов больше 12 мм, не защищён от воды)
• Климатическое исполнение: У3 (работает при температуре от −25C до +40C, в условиях умеренного климата)
• Размеры: 44 × 36 × 44 мм
• Цвет: чёрный

Совместимость и монтаж

Сжим ответвительный У-731 м4-10/о1.5-10 совместим с медными и алюминиевыми одножильными и многожильными проводниками, соответствующими указанным сечениям. Для монтажа:

• Зачистите изоляцию с обоих проводников на 10–12 мм;
• Вставьте магистральный провод в нижний зажим, ответвление - в верхний;
• Закрутите винты равномерно, не переусердствуя - материал корпуса пластичный, риск повреждения есть;
• Не используйте инструменты с острыми гранями - можно повредить корпус.

Фиксируйте устройство в щите с помощью крепёжных отверстий или монтажной планки. Недопустимо применение с проводами сечением менее 1.5 мм2 или более 10 мм2 - это снижает контактную надёжность.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным материалам для электроустановок до 1000 В. Класс защиты IP20 исключает использование вне помещений или во влажных средах. Отсутствие сертификата UL/CE не позволяет использовать его в странах с жесткими нормами безопасности, требующих международных сертификаций.

Преимущества

• Не требуется нарушать целостность магистральной линии - экономия времени при модернизации сети;
• Легкий вес и компактные размеры позволяют устанавливать в плотно заполненных щитах;
• Полипропиленовый корпус устойчив к коррозии и химическим воздействиям в помещениях;
• Поддерживает широкий диапазон сечений - один тип подходит для большинства распространённых кабелей.

Ограничения применения

• Не применяется на открытом воздухе - IP20 не обеспечивает защиту от влаги и пыли;
• Не рекомендован для частых вибраций - возможен ослабевание контакта;
• Не допускается использование с проводами сечением выше 10 мм2 или ниже 1.5 мм2 - риск перегрева и потери контакта;
• Не подходит для алюминиевых проводов с большой площадью сечения - из-за особенностей деформации металла.

Примеры использования

• Подключение светильников к основному кабелю в офисном помещении;
• Добавление датчиков или реле в цепь управления станком;
• Разводка питания для нескольких точек на одной линии в складском комплексе;
• Обходной контур в распределительном щите при замене оборудования без отключения всей линии.

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному - даже небольшое отклонение влияет на нагрев;
• Используйте калиброванный ключ - слишком сильное усилие может треснуть корпус из полипропилена;
• После монтажа проверьте контакт легким покачиванием провода - он не должен двигаться;
• Для долговременной работы в местах с повышенной влажностью выбирайте модели с IP65 и выше - У-731 здесь не подойдёт;
• Артикул у731м - единственный вариант в линейке HEGEL с таким сочетанием сечений; другие аналоги имеют меньший диапазон.
