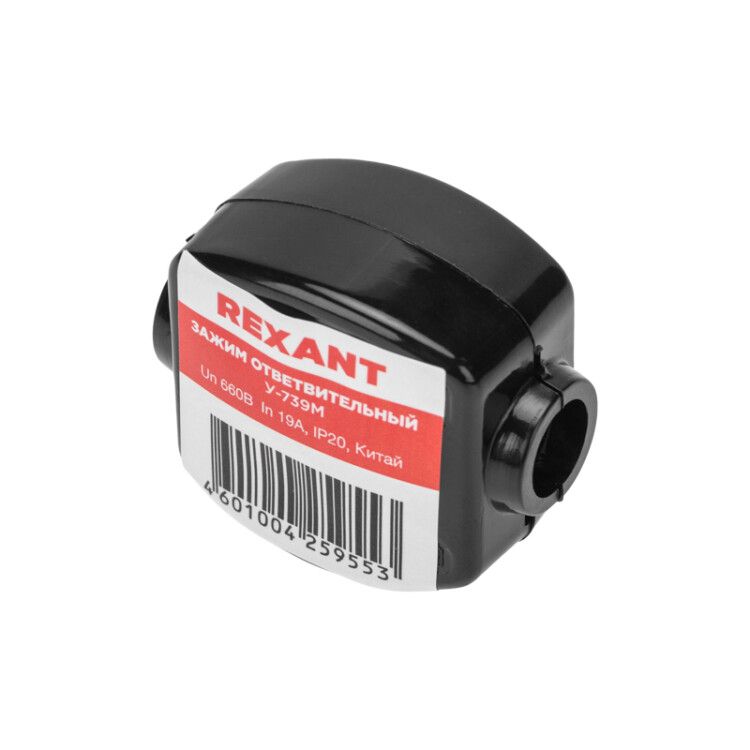

Зажим ответвительный У-739М (4-10/1.5-2.5кв.мм) IP20 (сжим орех) Rexant 07-0739 MEET

Зажим ответвительный У-739М (4-10/1,5-2,5 кв мм) IP20 от Rexant предназначен для безопасного формирования ответвлений от основной кабельной линии без нарушения целостности проводов. Этот зажим применяют в распределительных щитах, на опорах и внутри электроустановок, где требуется надёжное соединение медных или алюминиевых проводов сечением до 10 мм2 и ответвлениями до 2,5 мм2.

Назначение и область применения

Зажим ответвительный У-739М (4-10/1,5-2,5 кв мм) IP20 позволяет выполнять ответвления от магистральных линий без резки проводов. Это особенно удобно при модернизации сетей, подключении новых потребителей или ремонте. Подходит для установки в распределительных шкафах, на уличных опорах, в помещениях с нормальной влажностью. Применяется в системах освещения, силовых цепях, автоматизации объектов.

Технические характеристики

• Сечение магистрального провода: 4–10 мм2
• Сечение ответвительного провода: 1,5–2,5 мм2
• Тип подключения: винтовое/болтовое
• Материал проводников: медь, алюминий
• Материал корпуса: поликарбонат, самозатухающий
• Контакты: оцинкованная сталь
• Номинальное напряжение: 660 В
• Номинальный ток: 19 А
• Рабочая температура: от –60 C до +50 C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Класс защиты от поражения током: 0 - требует заземления металлических частей и установки в защищённом месте

Совместимость и монтаж

Зажим ответвительный У-739М совместим с одножильными и многожильными проводами из меди и алюминия. Для монтажа:

• Снимите изоляцию с магистрального провода и ответвления - не режьте жилы!
• Вставьте проводники в соответствующие входы: магистральный - в гнездо 4–10 мм2, ответвление - в гнездо 1,5–2,5 мм2.
• Затяните болты равномерно, чтобы контакт был плотным, но без перегрузки.
• Убедитесь, что провода не выступают за пределы корпуса.
• Не используйте с проводами большего сечения - это вызовет нагрев и повреждение.

Посадочные отверстия рассчитаны на стандартные винты M4–M5. Крепится к DIN-рейке или поверхности с помощью крепёжных отверстий в корпусе.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, который не распространяет пламя. Однако степень защиты IP20 не предусматривает защиту от влаги - устройство нельзя использовать во влажных, открытых или пыльных средах без дополнительной защиты. Класс защиты 0 означает, что зажим не имеет собственной системы заземления; он должен монтироваться в устройствах с защитным заземлением.

Преимущества

• Не требует резки магистрального провода - сохраняется целостность линии и снижается риск аварий.
• Поддерживает два материала проводов: медь и алюминий - универсальное решение для старых и современных сетей.
• Высокая механическая прочность корпуса из поликарбоната.
• Оцинкованные контакты устойчивы к коррозии и обеспечивают долговечный контакт.
• Компактный размер - легко помещается даже в плотно заполненные шкафы.

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в пыльных местах - IP20 не защищает от воды и пыли.
• Нельзя применять с проводниками сечением более 10 мм2 (магистраль) или более 2,5 мм2 (ответвление).
• Не предназначена для постоянного тока выше 19 А - превышение нагрузки вызывает перегрев.
• Не рекомендуется для многократного демонтажа - затяжка болтов снижает надёжность контакта после нескольких операций.
• Не заменяет коммутационную аппаратуру - не является выключателем или рубильником.

Примеры использования

• Подключение светильников к существующей линии освещения в офисе.
• Добавление новой розетки от главной силовой трассы в производственном цеху.
• Формирование ответвления для управления двигателем на конвейере без разрыва основного кабеля.
• Монтаж в распределительных щитах жилых домов при переоборудовании электросети.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не используйте 4 мм2 провод в гнезде для 1,5 мм2, и наоборот.
• Используйте калиброванный ключ для затяжки - перетягивание деформирует контакт, недотягивание - создаёт плохой контакт и нагрев.
• При работе с алюминием - слегка зачистите поверхность жилы перед вводом, чтобы удалить оксидную плёнку.
• После монтажа проверьте температуру зажима через 1–2 часа работы под нагрузкой - если тепло, значит, контакт плохо сделан.
• Для длительной эксплуатации в условиях колебаний температур выбирайте модели с термостойкими материалами - У-739М подходит для экстремальных условий от –60 C до +50 C.
