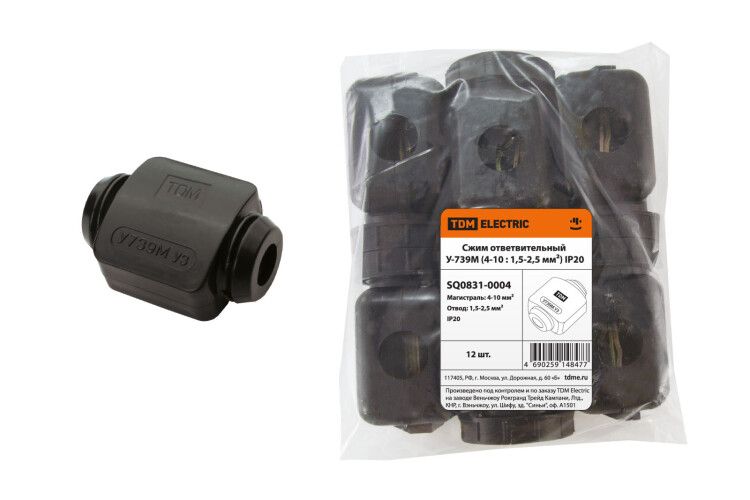

Сжим ответвительный У-739М (4-10 : 1,5-2,5 мм в кв.) IP20 | SQ0831-0004 TDM

Сжим ответвительный У-739М (4-10 мм2 : 1,5-2,5 мм2) IP20 от TDM ELECTRIC предназначен для безопасного ответвления тока от основной магистрали к меньшему сечению провода без нарушения целостности цепи. Применяется в распределительных щитах, промышленном оборудовании и системах электроснабжения.

Назначение и область применения

У-739М используется для создания ответвлений в электрических сетях, где необходимо подключить потребители малой мощности к основному силовому кабелю. Подходит для монтажа в электрощитах - например, в межэтажных распределительных щитках жилых домов, на производственных участках, в системах освещения и автоматизации. Не требует разрезания магистрального провода - обеспечивает надёжное соединение методом “ответвления”.

Технические характеристики

• Номинальное сечение магистрали: 4–10 мм2 - подходит для медных или алюминиевых проводов этого диапазона
• Номинальное сечение ответвления: 1,5–2,5 мм2 - предназначено для слаботочных цепей, управления, сигнализации или освещения
• Тип изоляции: полностью изолированный корпус - исключает контакт с токоведущими частями
• Тип каналов: закрытые (запаянные) - защищают контакты от внешнего воздействия
• Тип соединения: винтовое/болтовое - фиксация проводов осуществляется затяжкой винта
• Степень защиты: IP20 - защита от предметов более 12 мм, но не от воды и пыли
• Материал корпуса: негорючий поликарбонат - устойчив к перегреву и механическим повреждениям
• Контактная группа: анодированная сталь - высокая проводимость и коррозионная стойкость
• Поверхность: без покрытия - не имеет антикоррозийного слоя, требует осторожного обращения во влажной среде

Совместимость и монтаж

У-739М совместим с однопроволочными и многопроволочными медными и алюминиевыми проводами соответствующего сечения. Для монтажа:

• Подготовьте провода: зачистите изоляцию на 8–10 мм
• Вставьте магистральный провод (4–10 мм2) в основной канал до упора
• Вставьте ответвительный провод (1,5–2,5 мм2) в боковой канал
• Затяните оба винта равномерно - не переусердствуйте, чтобы не повредить металл
• Проверьте прочность фиксации легким потягиванием

Рекомендуется использовать инструмент с регулируемым моментом затяжки. Клемма не рассчитана на многократную сборку - после первого монтажа демонтаж возможен, но снижает надёжность контакта.

Безопасность и стандарты

Сжим У-739М соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не допускает использование в условиях повышенной влажности, на улице или в пыльных средах. Корпус из негорючего поликарбоната предотвращает распространение пламени при перегрузке.

Преимущества

• Не требуется разрыв магистрали - сохраняется целостность основной цепи
• Высокая плотность контакта благодаря анодированной стали - минимизирует нагрев
• Герметичные закрытые каналы - снижают риск окисления и короткого замыкания
• Негорючий корпус - повышает пожаробезопасность в щитовых
• Один тип клеммы - универсальное решение для двух типов сечений

Ограничения применения

• Не применяется в условиях влажности, запылённости, на улице - IP20 недостаточно
• Не рекомендован для алюминиевых проводов без специальной пасты - возможна электрохимическая коррозия
• Не подходит для проводов меньше 1,5 мм2 или больше 10 мм2 - риск перегрева и плохого контакта
• Не предназначен для частого подключения/отключения - конструкция не рассчитана на многократный монтаж
• Отсутствие защитного покрытия - при длительной эксплуатации в агрессивной среде возможна коррозия контактов

Примеры использования

• Подключение светильников к групповому кабелю в этажном щите квартиры
• Отвод питания для реле контроля температуры на промышленном станке
• Добавление датчиков движения или сигнализации к существующей сети освещения
• Разветвление цепи управления в шкафах АВР или автоматических выключателей

Практические советы

• Перед установкой проверьте соответствие сечения провода заявленным значениям - даже небольшая разница влияет на нагрев
• Для алюминиевых проводов используйте контактную смазку на основе графита - продлевает срок службы
• Не комбинируйте медные и алюминиевые провода внутри одного зажима - возникнет гальванопара
• Фиксируйте У-739М в щите с помощью хомутов или DIN-рейки - избегайте нагрузки на провода
• После монтажа проведите термографический контроль - перегрев указывает на плохой контакт
• Артикул sq0831-0004 - единственный номер для заказа запасных комплектов; не путайте с аналогами других брендов
