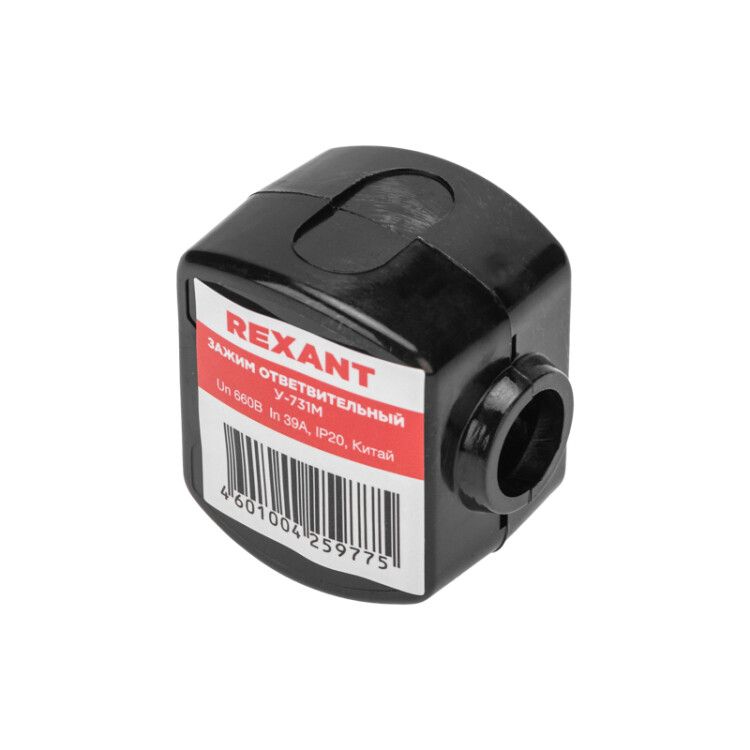

Зажим ответвительный У-731М (4-10/1.5-10кв.мм) IP20 (сжим орех) Rexant 07-0731 MEET

Зажим ответвительный У-731М (4-10/1,5-10 кв мм) IP20 (сжим, орех) от Rexant предназначен для безопасного формирования ответвлений от основной кабельной линии без нарушения целостности проводов. Подходит для работы с медными и алюминиевыми жилами, применяется в распределительных щитах, на опорах и в других точках подключения. Артикулы etm07-0731 и 07-0731 соответствуют одной модели.

Назначение и область применения

Зажим ответвительный У-731М используется для создания ответвлений от магистральной линии без разрезания основного провода. Это особенно удобно при модернизации сетей, подключении новых потребителей или ремонте. Применяется в бытовых, промышленных и коммунальных системах: например, для подвода питания к освещению, оборудованию на конвейерах, насосным станциям или распределительным пунктам.

Технические характеристики

• Тип подключения: винтовое/болтовое — позволяет плотно фиксировать провода с помощью двух болтов
• Сечение магистрального провода: 4–10 мм²
• Сечение ответвительного провода: 1,5–10 мм²
• Работает с проводниками из меди и алюминия
• Номинальное напряжение: до 660 В
• Номинальный ток: 39 А
• Материал корпуса: поликарбонат — самозатухающий, не поддерживает горение
• Контакты: оцинкованная сталь — устойчива к коррозии
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Рабочая температура: от –60 °C до +50 °C
• Класс защиты от поражения током: 0 — требует установки в закрытые устройства

Совместимость и монтаж

У-731М совместим с одножильными и многожильными проводами, изготовленными из меди или алюминия. Для монтажа:

• Снимите изоляцию с участка магистрального провода и ответвительной жилы — не режьте провод!
• Вставьте обе жилы в соответствующие каналы зажима
• Затяните два болта равномерно, чтобы обеспечить хороший контакт
• Убедитесь, что провода не перегибаются внутри корпуса

Не используйте инструменты с острыми кромками — можно повредить внутренние контакты. Крепится в распределительном щите или специальной коробке. Нельзя устанавливать на открытом воздухе или во влажных помещениях из-за IP20.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных цепей. Корпус из самозатухающего поликарбоната предотвращает распространение пламени при перегреве. Однако класс защиты 0 означает, что устройство не имеет собственной изоляции от прикосновения — его необходимо монтировать исключительно в закрытых корпусах, недоступных для случайного касания. Не допускается использование в условиях повышенной влажности, пыли или агрессивной среды.

Преимущества

• Не требуется резать магистральный провод — сохраняется целостность линии и снижается риск аварий
• Высокая механическая прочность корпуса из поликарбоната
• Устойчивые к окислению оцинкованные контакты обеспечивают долгую работу
• Поддерживает широкий диапазон сечений — один зажим заменяет несколько типоразмеров
• Легко монтируется даже без профессионального оборудования

Ограничения применения

• Не предназначена для открытой установки — IP20 не защищает от влаги и пыли
• Не рекомендуется использовать в местах с постоянными вибрациями — возможна потеря контакта
• Не подходит для проводов сечением менее 1,5 мм² или более 10 мм²
• Не работает с гибкими многожильными проводами без наконечников — они могут выдавливаться при затяжке
• Не следует применять в взрывоопасных зонах

Примеры использования

• Подключение светильников к существующей силовой линии в производственном цехе
• Добавление новой розетки в старой проводке без демонтажа шины
• Формирование ответвления на воздушной ЛЭП при подключении частного дома
• Обустройство распределительной коробки в подвале многоэтажного здания

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному — 1,5–10 мм² для ответвления, 4–10 мм² для магистрали
• Для алюминиевых проводов используйте антиоксидантную пасту — продлит срок службы контакта
• Затягивайте болты рукой, затем слегка доверните отверткой — переусердствовать нельзя, иначе треснет корпус
• Проверяйте контакт через месяц после установки — возможно, требуется легкая подтяжка
• Выбирайте место установки так, чтобы зажим был легко доступен для обслуживания — он не герметичен и нуждается в периодическом осмотре
