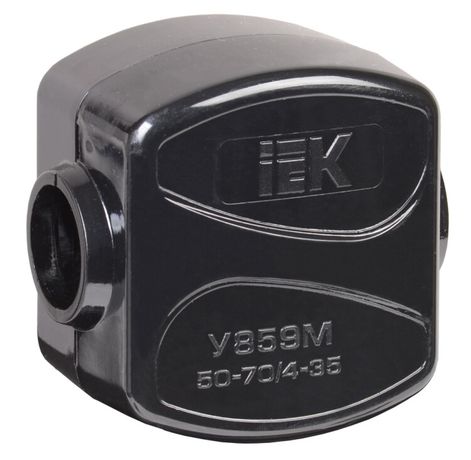

Зажим ответвительный У-859М (50-70/4-35кв.мм) IP20 IEK UKZ-ZO-859M

Зажим ответвительный У-859М (50-70/4-35 мм2) IP20 от IEK предназначен для безопасного и надёжного ответвления проводов от основной магистрали без её разрыва. Подходит для работы в распределительных щитах, на монтажных платах и в других закрытых условиях. Артикулы ukzzo859m и ukz-zo-859m соответствуют одной модели.

Назначение и область применения

Зажим ответвительный У-859М (50-70/4-35 мм2) IP20 используется для создания ответвлений от силовой магистрали к потребителям - например, для подключения автоматических выключателей, реле, освещения или оборудования. Применяется в электроустановках до 660 В переменного тока. Подходит для прокладки в шкафах, щитах, на монтажных платах. Не предназначен для открытой уличной установки из-за низкой степени защиты IP20.

Технические характеристики

• Диапазон сечений: 4–70 мм2 - позволяет подключить как тонкий ответвление, так и мощную магистраль
• Номинальное сечение главного провода: 50–70 мм2 - оптимально для медных или алюминиевых жил крупного сечения
• Номинальное сечение ответвления: 4–35 мм2 - подходит для контрольных цепей, освещения, слаботочных устройств
• Номинальный ток: 170 А - обеспечивает работу при высоких нагрузках без перегрева
• Рабочее напряжение: 660 В - совместим с сетями среднего класса напряжения
• Тип подключения: винтовое/болтовое - фиксация проводов осуществляется через затяжку болта
• Способ монтажа: на монтажную плату - крепится в щите с помощью крепёжных отверстий
• Степень защиты: IP20 - защищает от доступа пальцев и твёрдых предметов >12,5 мм; не защищён от воды
• Количество контактов: 2 - один вход (магистраль), один выход (ответвление)
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Изоляция: да - корпус выполнен из изолирующего материала, предотвращающий случайные прикосновения

Совместимость и монтаж

У-859М (50-70/4-35 мм2) монтируется на DIN-рейку или монтажную плиту внутри распределительного щита. Для подключения:

• Очистите жилы проводов от изоляции на 10–12 мм
• Вставьте главный провод (50–70 мм2) в верхнее гнездо, ответвление (4–35 мм2) - в нижнее
• Затяните болты равномерно, используя отвертку подходящего размера - переусиливать нельзя
• Не допускается использование с многожильными проводами без наконечников - возможна деформация контактной площадки

Подходит для медных и алюминиевых жил. Соединение с алюминием требует антиоксидантной смазки.

Безопасность и стандарты

Зажим ответвительный У-859М (50-70/4-35 мм2) IP20 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и имеет внутреннюю оцинкованную контактную группу, снижающую риск окисления. Изоляционный корпус исключает случайное прикосновение к токоведущим частям. Номинальный ток 170 А и напряжение 660 В обеспечивают безопасную работу в промышленных системах. Не применяйте в помещениях с повышенной влажностью или на открытом воздухе - IP20 не защищает от влаги.

Преимущества

• Оцинкованные контактные плашки - устойчивы к коррозии, увеличивают срок службы соединения
• Высокая проводимость - минимизирует потери энергии и нагрев при работе на максимальном токе
• Фиксированная конструкция - не требует специального инструмента, легко проверяется визуально
• Изолированный корпус - повышает безопасность при обслуживании и замене
• Один типоразмер - заменяет несколько моделей, упрощает запас комплектующих

Ограничения применения

• Не использовать вне помещений - IP20 не защищает от влаги, пыли и механических воздействий
• Не применять для проводов сечением менее 4 мм2 или более 70 мм2 - возможен перегрев или плохой контакт
• Не монтировать в местах с постоянным вибрационным воздействием - может ослабнуть затяжка болта
• Не подключать одновременно алюминиевые и медные провода без переходных элементов - возникнет гальваническая коррозия
• Не использовать в качестве основного коммутирующего устройства - только для ответвления, не для включения/выключения

Примеры использования

• Подключение группы освещения от магистрального кабеля 70 мм2 в распределительном щите цеха
• Отвод питания для управления двигателем от силового кабеля 50 мм2
• Присоединение сигнализационного устройства (4 мм2) к основному кабелю 60 мм2 в автоматизированной линии
• Обустройство резервного контура в щите управления технологическим оборудованием

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода заявленным значениям - не доверяйте меткам на изоляции
• Используйте наконечники типа НШВИ для многожильных проводов - это предотвратит расслоение жил
• Проверяйте затяжку болтов после первых 10–20 часов работы - возможно ослабление при тепловом цикле
• При использовании в щитах с плотной компоновкой - учтите габариты зажима: он занимает место, аналогичное двум модульным элементам
• Артикулы ukzzo859m и ukz-zo-859m - это одна модель. Разница лишь в формате записи - выбирайте любой, который есть в наличии
