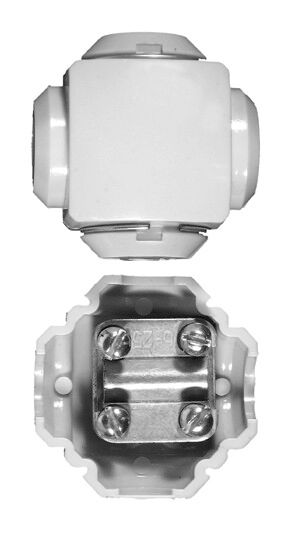

СЖИМ ОТВЕТВИТЕЛЬНЫЙ (16-35/1,5-10 ММ2) | U733M Schneider Electric APC

Сжим ответвительный У-733 М16-35/О1.5-10 мм2 от Systeme Electric позволяет безопасно выполнять ответвления от основного кабеля без его разрезания - идеально для модернизации электроснабжения в существующих сетях. Артикул U733M соответствует серии ЭМ коробки MultiBox и предназначен для работы в условиях промышленной и бытовой автоматизации.

Назначение и область применения

Сжим ответвительный У-733 М16-35/О1.5-10 мм2 используется для создания ответвления от магистрального провода сечением 16–35 мм2 без его перерезания. Применяется там, где требуется подключить слаботочную цепь, датчик, освещение или оборудование малой мощности к силовой линии. Подходит для установки в распределительных щитах, на кабельных трассах, в шахтах и на объектах с ограниченным доступом.

Технические характеристики

• Сечение магистрального проводника: 16–35 мм2
• Сечение ответвительного провода: 1,5–10 мм2
• Номинальный ток: 63 А
• Рабочее напряжение: 220 В
• Тип подключения: винтовое
• Способ монтажа: фиксация на кабеле
• Количество контактов: один (для одного ответвления)
• Количество проводников на кабель: один (только одно ответвление на одну магистраль)
• Материал: корпус из алюминия, контактная часть из меди
• Диаметр устройства: 44 мм
• Температурный режим монтажа: от –5 C до +60 C
• Покрытие: без антикоррозийного покрытия

Совместимость и монтаж

У-733 М16-35/О1.5-10 мм2 устанавливается на уже смонтированный кабель. Для монтажа необходимо:

• Зачистить изоляцию с магистрального провода на участке, где будет установлен сжим;
• Освободить место на кабеле шириной не менее 44 мм - устройство не проходит через соединители или муфты;
• Закрепить сжим на кабеле, затянуть винты согласно моменту, указанному в документации производителя;
• Подключить ответвительный провод (1,5–10 мм2) к отдельному зажиму внутри устройства.

Не требует специальных инструментов - достаточно обычного ключа или отвертки. Устройство не предназначено для многократного демонтажа - после первого закручивания винтов рекомендуется не разбирать.

Безопасность и стандарты

Сжим ответвительный У-733 М16-35/О1.5-10 мм2 соответствует требованиям к надежности соединений в сетях до 1000 В переменного тока. Отсутствие покрытия делает его чувствительным к агрессивной среде - не применяйте в местах с высокой влажностью, химическими испарениями или постоянными температурными колебаниями за пределами указанных значений.

Преимущества

• Не требует разрезания магистрального кабеля - сохраняет целостность основной линии и снижает риск аварий.
• Высокая механическая прочность благодаря комбинированной конструкции алюминий+медь - минимизирует окисление и нагрев.
• Простота установки - можно монтировать даже на готовую трассу без отключения питания (при соблюдении правил безопасности).
• Стандартный размер (44 мм) совместим с большинством кабельных каналов и гофр.

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью, на улице или в сырых подвалах - отсутствие защиты от коррозии.
• Нельзя применять для проводов сечением меньше 1,5 мм2 или больше 10 мм2 в ответвлении - возможен перегрев и выход из строя.
• Не подходит для многожильных кабелей с жесткими сердечниками - требуется мягкий одножильный или многожильный провод с хорошей гибкостью.
• Не рассчитан на частые перемещения или вибрационные нагрузки - не используйте на движущихся механизмах.
• Работает только при температуре выше –5 C - при более низких значениях материал становится хрупким.

Примеры использования

• Подключение датчика температуры к силовому кабелю на конвейере.
• Добавление освещения в цеху без прокладки новой линии - ответвление от основного кабеля 25 мм2.
• Обеспечение питания управления для насоса от магистрали 35 мм2 в системе водоснабжения.
• Модернизация старых распределительных щитов - подключение новых автоматов без замены всей проводки.

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен свободно входить в сжим, но не болтаться внутри (идеальный зазор - 0,5–1 мм).
• Используйте медные наконечники на ответвительном проводе (1,5–10 мм2) - это повысит надежность контакта и продлит срок службы.
• Не затягивайте винты слишком сильно - это повредит внутренние контакты. Ключом с ограничителем момента лучше всего.
• После монтажа проверьте температуру сжима через 1–2 часа под нагрузкой - если поверхность горячая (>50 C), значит, есть плохой контакт.
• Сжим У-733 М16-35/О1.5-10 мм2 от Systeme Electric - единственный вариант в серии ЭМ коробки MultiBox, который работает без корпуса; для открытой установки в опасных зонах используйте дополнительную защиту (например, термоусадку или пластиковую крышку).
