Зажим 61 074 NTC-JC-Y733M |61074 |Navigator 20271

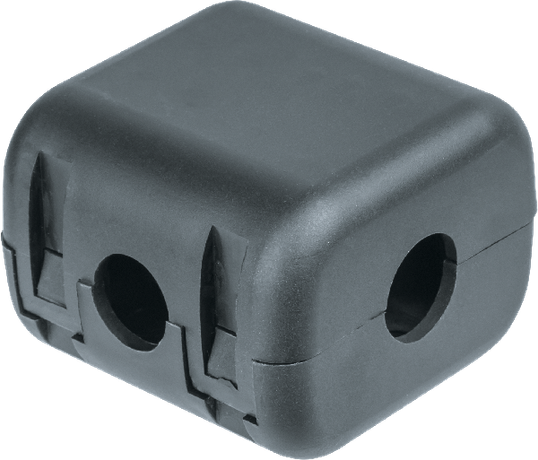

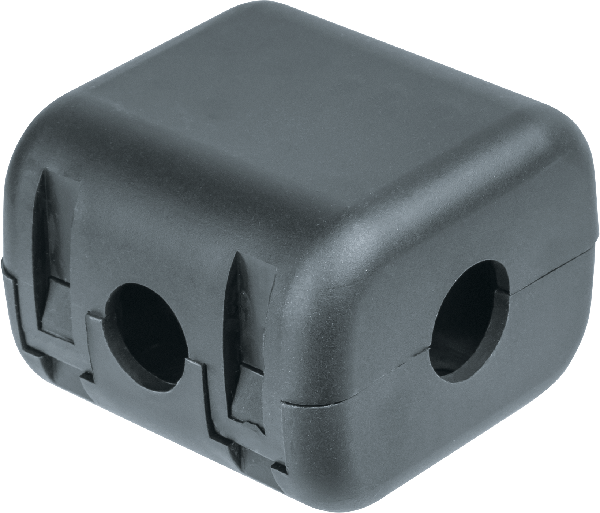

Зажим сжим ответвительный У733 (М16-35/О1.5-10) от бренда Navigator предназначен для безопасного и надёжного ответвления кабелей без нарушения целостности основной магистрали. Применяется в распределительных сетях напряжением до 690 В, совместим с медными и алюминиевыми проводниками. Артикулы 20271 и 61074 соответствуют серии NTC-JC.

Назначение и область применения

Зажим сжим ответвительный У733 (М16-35/О1.5-10) используется для создания ответвлений от основного силового кабеля без его перерезания. Подходит для монтажа в распределительных щитах, на опорах ЛЭП, в кабельных трассах и других местах, где требуется подключение дополнительной нагрузки. Обеспечивает надёжный контакт между магистральным и ответвительным проводом, сохраняя герметичность и механическую прочность соединения.

Технические характеристики

• Рабочее напряжение: до 690 В
• Номинальный ток: 600 А
• Сечение магистрального провода: 16–35 мм²
• Сечение ответвительного провода: 1,5–10 мм²
• Материал проводника: медь или алюминий
• Материал корпуса: ударопрочный пластик, самозатухающий
• Материал контактной части: оцинкованная сталь
• Тип соединения: винтовой / болтовый
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Диапазон температур: от –40 °C до +85 °C
• Частота: 50 Гц
• Цвет: чёрный
• Количество контактов: один (для одного ответвления)
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Установка выполняется на кабель без его демонтажа. Для монтажа:

• Подберите зажим по сечению магистрального провода (16–35 мм²) и ответвительного (1,5–10 мм²).
• Очистите поверхность проводов от оксидов и изоляции на участке фиксации.
• Заведите магистральный провод в центральное гнездо, затяните верхний винт до упора.
• Заведите ответвительный провод в боковое отверстие и закрутите нижний винт.
• Не используйте инструменты с большими усилиями — перетягивание повредит контактную пластину.

Зажим сжим ответвительный У733 (М16-35/О1.5-10) не требует специальных инструментов, достаточно обычного ключа или шестигранника. Совместим с однопроволочными и многожильными проводами, но рекомендуется использовать наконечники для многожильных алюминиевых жил.

Безопасность и стандарты

Зажим сжим ответвительный У733 (М16-35/О1.5-10) соответствует требованиям ГОСТ 31195.2.1. Конструкция обеспечивает электроизоляцию, предотвращает случайный контакт с токоведущими частями и исключает воспламенение благодаря материалу корпуса. Наличие оцинкованной стали снижает риск коррозии в условиях повышенной влажности внутри помещений.

Преимущества

• Не требует разрезания магистрального кабеля — минимизирует время работ и риск аварий.
• Выдерживает высокие токовые нагрузки (до 600 А) при малых габаритах.
• Ударопрочный корпус защищает внутренние элементы от механических воздействий.
• Один тип зажима работает с медью и алюминием — упрощает запасы на объекте.
• Долгий срок службы: гарантия 5 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP20 не защищает от влаги и пыли.
• Не допускается использование в средах с химически активными парами, маслом или агрессивными веществами.
• Не применяется для проводов сечением менее 1,5 мм² или более 35 мм² — возможен перегрев и потеря контакта.
• Не рассчитан на постоянное перемещение или вибрационные нагрузки — подходит только для стационарной установки.

Примеры использования

• Подключение освещения к основному кабелю в промышленном цехе.
• Ответвление питания для насоса или вентилятора от распределительного щита.
• Добавление точки подключения в существующую кабельную линию без остановки производства.
• Монтаж в этажных распределительных щитках жилых домов при модернизации сети.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов — неверный выбор приведёт к нагреву и выходу из строя.
• Для алюминиевых проводов используйте переходные наконечники, чтобы избежать окисления и потери контакта.
• После монтажа проверьте плотность затяжки винтов — слабый контакт вызывает перегрев, перетянутый — деформирует металл.
• Зажим сжим ответвительный У733 (М16-35/О1.5-10) можно применять в помещениях с нормальной влажностью, но не в сырых подвалах или на улице.
• Храните в сухом месте — даже оцинкованная сталь может начать ржаветь при длительном контакте с влагой.
