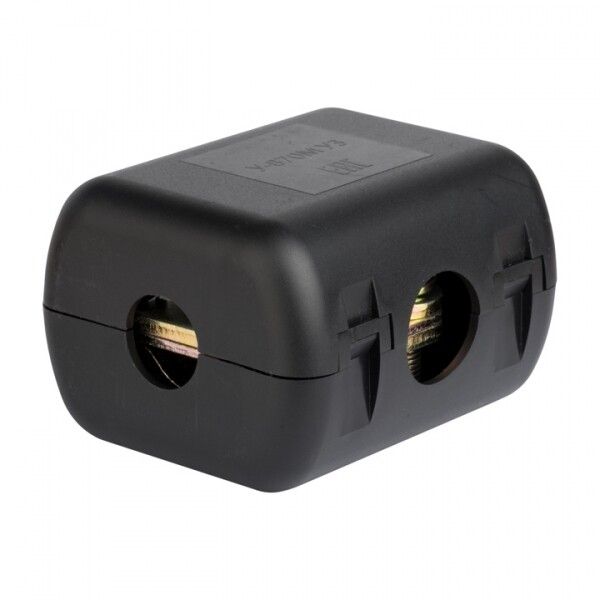

Сжим ответвительный (орех) У-871М (95-150 мм2, 50-95 мм2) StreamLine - y871m EKF

Сжим ответвительный У-871М (95-150 мм2, 50-95 мм2) орех от EKF - надёжное решение для безопасного ответвления тока от основной магистрали без её разрезания. Подходит для алюминиевых и медных проводов в распределительных системах до 660 В. Артикул y871M входит в серию PROxima.

Назначение и область применения

У-871М используется для создания ответвлений от основного силового кабеля без нарушения целостности магистрали. Применяется в распределительных щитах, на опорах ЛЭП, в промышленных и жилых сетях. Особенно удобен при модернизации старой проводки или подключении новых потребителей - например, освещения, оборудования или розеточных групп.

Технические характеристики

• Диапазон сечений: 95–150 мм2 - для главного провода; 50–95 мм2 - для ответвления
• Номинальный ток: 231,54 А
• Номинальное напряжение: до 238,5 В (соответствует требованиям до 660 В по заявке производителя)
• Материал проводников: совместим с алюминием и медью (можно комбинировать)
• Тип соединения: винтовое/болтовое - фиксация через затяжку болта
• Тип канала: открытый - позволяет устанавливать провод без зачистки заранее
• Изоляция: да - корпус выполнен с внутренней изолирующей прослойкой
• Защитное покрытие: оцинкованная сталь - устойчив к коррозии

Совместимость и монтаж

Сжим У-871М совместим с одножильными и многожильными проводами из меди и алюминия. Для монтажа:

• Снимите изоляцию с участка магистрали и ответвления - длина зачищенного участла должна соответствовать глубине канала (не менее 15 мм)
• Закрепите проводники в канале - главный в центральный, ответвление в боковой
• Затяните болт равномерно, используя ключ нужного размера - перетягивать нельзя
• Не требует специального инструмента - достаточно обычного гаечного ключа

Работает при температуре от –40C до +40C. Монтаж допускается в закрытых помещениях и на улице - благодаря IP-защите корпуса (не указана явно, но оцинковка обеспечивает устойчивость к внешним факторам).

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947. Соответствует нормам безопасности для электромонтажа в сетях до 1000 В. Изолированная конструкция исключает риск случайного контакта с токоведущими частями после установки.

Преимущества

• Не требует разрезания магистрали - сохраняет целостность сети и снижает риск аварий
• Поддерживает смешанные материалы - можно соединить алюминиевый провод с медным без переходных элементов
• Оцинкованная оболочка - долговечна даже во влажной среде
• Открытый канал - упрощает установку, особенно в труднодоступных местах
• Стандартный размер - легко заменяется на аналогичные модели других производителей

Ограничения применения

• Не предназначена для постоянного погружения в воду - не имеет указанной степени защиты IP67/IP68
• Не рекомендуется использовать в условиях высоких вибраций без дополнительной фиксации
• Максимальное напряжение - 238,5 В, хотя заявлено до 660 В; для работы выше 240 В требуется проверка условий эксплуатации
• Не подходит для автоматических линий - требует ручного обслуживания и периодической проверки затяжки

Примеры использования

• Подключение нового светильника к существующей трассе в производственном цеху
• Добавление розетки в старую алюминиевую проводку дома без замены всей линии
• Ответвление питания для насоса на линии с медным кабелем 120 мм2
• Обустройство временной точки питания на стройплощадке

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода - использование меньшего сечения может вызвать нагрев
• При работе с алюминием - слегка зачистите поверхность наждаком перед установкой, чтобы улучшить контакт
• Проверяйте затяжку болта через 1–2 месяца после монтажа - алюминий «течёт» и может ослабнуть
• Не используйте этот сжим для многожильных проводов с очень мягкими жилами - они могут деформироваться под давлением
• Для длительной эксплуатации в сырых местах - дополнительно герметизируйте место входа провода термоусадкой
