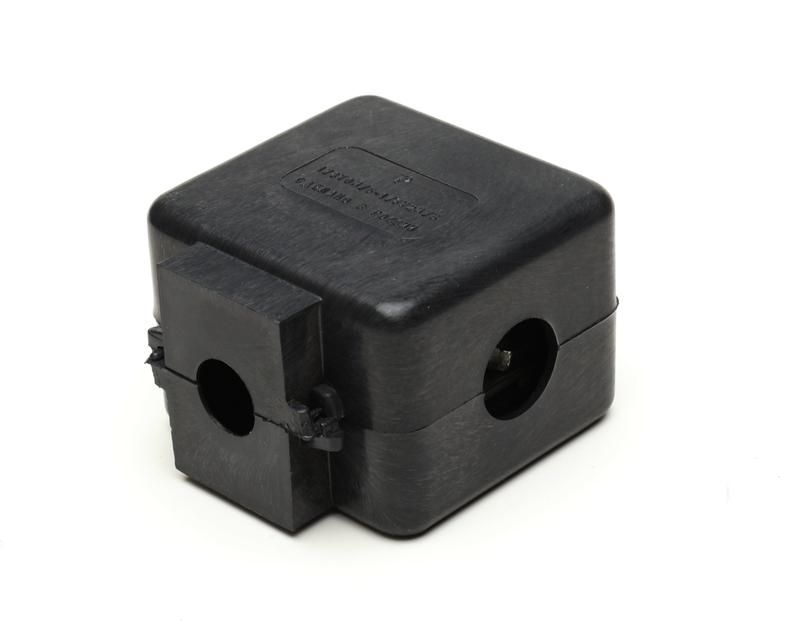

Сжим У871М (95-150/50-95кв.мм) УЗ ПС ПЭМИ 43А10ПС871

Сжим ответвительный У871М ПЭМИ (артикул 43а10пс871) используется для безопасного и надёжного соединения ответвительных проводов с магистральными без нарушения целостности основной линии. Применяется в распределительных устройствах, щитах и на воздушных линиях напряжением до 660 В.

Назначение и область применения

Сжим ответвительный У871М ПЭМИ позволяет выполнять ответвления от магистральных проводников без их перерезания. Подходит для меди и алюминия - как для одножильных, так и многожильных проводов. Область применения: силовые цепи в электроустановках до 660 В, включая промышленные щиты, трансформаторные подстанции, системы освещения и автоматизации.

Технические характеристики

• Рабочее напряжение: до 660 В переменного тока
• Сечение магистрального провода: 95–150 мм2
• Сечение ответвительного провода: 50–95 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Климатическое исполнение: У3 - умеренный климат, внутри помещений
• Габариты: 85×62×100 мм
• Цвет корпуса: серый
• Материал кожуха: стеклонаполненная трудногорючая пластмасса

Совместимость и монтаж

Сжим ответвительный У871М ПЭМИ совместим с медными и алюминиевыми проводами соответствующего сечения. Для установки требуется зажать проводники в контактную группу с помощью болтов - без предварительного снятия изоляции. Монтаж выполняется в закрытых помещениях, где исключено попадание воды и пыли. Корпус рассчитан на фиксацию на DIN-рейке или крепление через отверстия в боковой стенке.

Безопасность и стандарты

• Изготовлен согласно ТУ 3449-012-01394633-2016
• Соответствует ГОСТ 14254-96 по степени защиты IP20
• Код ОКП: 34 4963 2321
• Кожух выполнен из самозатухающего материала - снижает риск распространения пламени

Преимущества

• Не требует разрезания магистральной линии - сохраняет её целостность и надёжность
• Высокая механическая прочность благодаря усиленному корпусу
• Поддерживает работу с двумя типами металлов - медь и алюминий
• Легко монтируется даже в ограниченном пространстве благодаря компактным габаритам
• Устойчив к возгоранию - материал корпуса не поддерживает горение

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 не обеспечивает защиту от влаги и пыли
• Не рекомендовано использование вне помещений или в сырых средах (например, на улице, в коллекторах, канализационных камерах)
• Не допускается применение для проводов сечением меньше 50 мм2 или больше 150 мм2 - возможен перегрев и потеря контакта
• Не подходит для высоких частот или импульсных нагрузок - только для сетей 50 Гц

Примеры использования

• Ответвление питания от главной шины в распределительном щите цеха
• Подключение контрольных устройств к магистральному кабелю на конвейере
• Добавление новых точек освещения в существующую систему без демонтажа проводки
• Обустройство временных энергообеспечивающих контуров на объектах капитального ремонта

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не используйте провода ниже 50 мм2 или выше 150 мм2
• Затягивайте болты равномерно, чтобы избежать деформации контактной группы
• Для алюминиевых проводов применяйте антиоксидантную смазку - продлевает срок службы контакта
• Устанавливайте сжим в местах с хорошей вентиляцией - перегрев снижает долговечность
• Проверяйте плотность контакта после первого включения - температурная нагрузка может вызвать слабое затягивание
