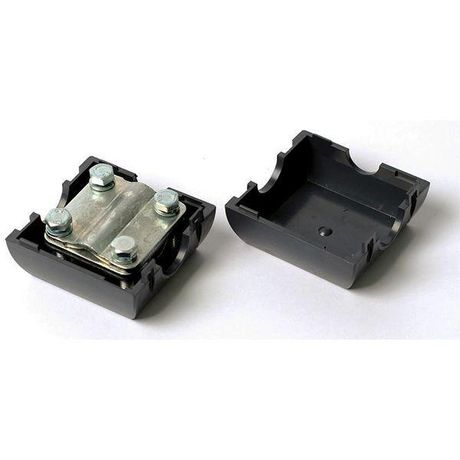

Сжим ответвительный У859М У3 (50-70/4-35кв.мм) IP20 Электротехник ET050775

Сжим ответвительный У859М У3 (50-70/4-35 мм2), IP20 от бренда Электротехник предназначен для надёжного соединения проводов различного сечения в распределительных устройствах. Этот компонент обеспечивает безопасную передачу тока между основной и ответвительной линией без необходимости перерезать главный провод.

Назначение и область применения

Сжим ответвительный У859М У3 (50-70/4-35 мм2), IP20 используется для создания ответвлений от силового кабеля без нарушения целостности основной жилы. Применяется в щитах, распределительных пунктах и на линиях питания оборудования, где требуется подключить дополнительную нагрузку - например, освещение, автоматику или вспомогательные цепи. Подходит для медных и алюминиевых проводов.

Технические характеристики

• Рассчитан на сечение основного провода: 50–70 мм2
• Рассчитан на сечение ответвительного провода: 4–35 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Материал контактов: алюминий или медь (в зависимости от исполнения)
• Крепление: болтовое зажимное соединение

Совместимость и монтаж

Сжим ответвительный У859М У3 (50-70/4-35 мм2), IP20 совместим с одножильными и многожильными проводами из меди и алюминия. Для монтажа необходимо:

• Зачистить изоляцию с обоих проводов до нужной длины (не более указанной в инструкции)
• Установить основной провод в большую контактную камеру (50–70 мм2)
• Подсоединить ответвительный провод в меньшую камеру (4–35 мм2)
• Затянуть болты равномерно, без перегрузки - проверьте момент затяжки по документации производителя

Не допускается использование с гибкими многожильными проводами без наконечников. Обязательно используйте термостойкие наконечники для алюминиевых проводов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не предназначено для установки во влажных помещениях, на улице или в местах с высокой запылённостью. Работает в температурном диапазоне от –25C до +40C.

Преимущества

• Не требует разрезания основного кабеля - снижает риск повреждения и потери герметичности
• Удобная двухкамерная конструкция позволяет выполнять ответвления в ограниченном пространстве
• Высокая механическая прочность зажима - устойчив к вибрациям и перегрузкам
• Совместим с типовыми шинопроводами и распределительными щитами

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточен для таких условий
• Не рекомендован для постоянной работы при температурах выше +40C
• Не подходит для подключения проводов сечением менее 4 мм2 или более 70 мм2
• Не предназначен для использования в сетях переменного тока свыше 1000 В

Примеры использования

• Подключение управления светом к основному силовому кабелю на производственной линии
• Добавление розетки или реле в существующую распределительную коробку
• Обеспечение питания датчиков, контроллеров или вентиляторов от главной трассы
• Монтаж в щитах АВР, КРУ, ШР - там, где важна скорость и надёжность подключения

Практические советы

• Перед установкой всегда проверяйте соответствие сечения проводов - неверный выбор приведёт к нагреву и выходу из строя
• Для алюминиевых проводов обязательно используйте антиоксидантную пасту и наконечники
• После монтажа проверьте затяжку болтов через 24 часа - металл может “утечь” при первых циклах нагрева
• Сжим ответвительный У859М У3 (50-70/4-35 мм2), IP20 от Электротехник лучше использовать внутри закрытых щитов - он не рассчитан на открытый монтаж
• Артикул et050775 - сохраните его при заказе запасных элементов, чтобы избежать несовместимости
