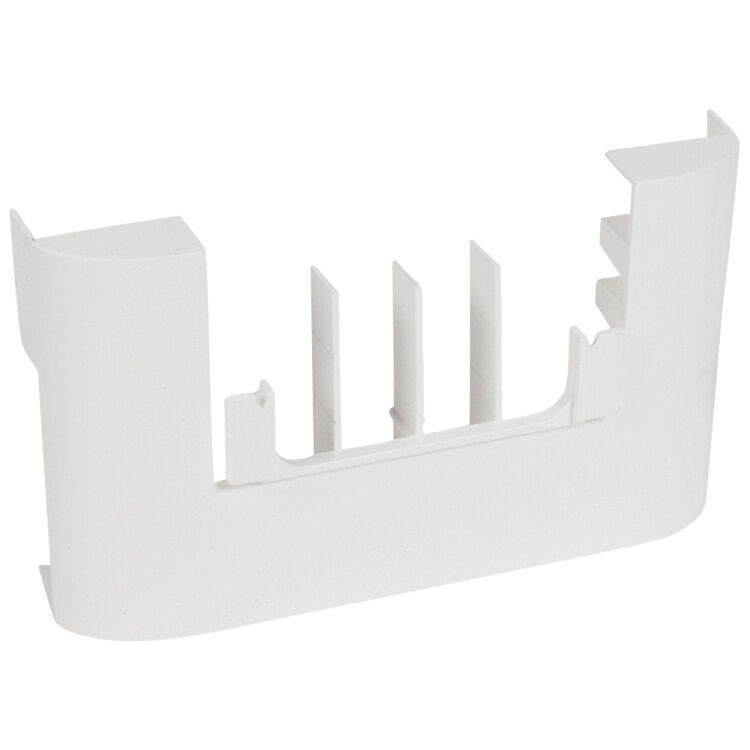

Переходник на мини кабель-канал DLP DLPlus, 4 канала Legrand 032805

Переходник на мини кабель-канал Legrand 032805 предназначен для соединения четырёх параллельных мини-кабель-каналов с основным каналом, обеспечивая организованную прокладку проводов в ограниченном пространстве. Этот элемент из серии DLP подходит для внутренней установки в помещениях с умеренным климатом.

Назначение и область применения

Переходник на мини кабель-канал Legrand 032805 используется для перехода от одного крупного кабель-канала к четырём меньшим боковым каналам. Он позволяет распределить провода от одной трассы в несколько направлений - например, к выключателям, розеткам или светильникам. Применяется в жилых, офисных и административных зданиях при скрытой или поверхностной прокладке слаботочных и силовых сетей.

Технические характеристики

• Тип изделия: Переходник
• Количество каналов: 4
• Материал: Пластик (нетоксичный, самозагасающий)
• Цвет: Чисто-белый
• Температурный диапазон эксплуатации: от –5 до +60 C
• Количество разделительных перегородок: 0 (внутри каналы не разделены)
• Совместим с системой DLP от Legrand

Совместимость и монтаж

Переходник Legrand 032805 совместим только с мини-кабель-каналами серии DLP того же производителя. Устанавливается путём защёлкивания на торец основного канала - фиксация механическая, без инструментов. Для сборки требуется предварительно уложить провода в боковые каналы, затем плотно прижать переходник до характерного щелчка. Посадочные размеры соответствуют стандартным габаритам DLP: ширина канала 16 мм, высота 9 мм.

Безопасность и стандарты

Изделие изготовлено из самозагасающего пластика, соответствует требованиям безопасности для электроустановок внутри помещений. Не имеет сертификации IP - не предназначено для использования во влажных средах или на улице.

Преимущества

• Удобная система защёлкивания - монтаж без болтов и инструментов
• Чисто-белый цвет легко сочетается с интерьерными решениями
• Чётко очерченные четыре канала позволяют развести провода без переплетений
• Поддерживается официальной продукцией Legrand - гарантия совместимости с другими элементами системы DLP

Ограничения применения

• Не допускается использование вне помещений - материал не рассчитан на воздействие осадков, УФ-излучения или температур ниже –5 C
• Отсутствие перегородок внутри каналов требует осторожного распределения проводов - смешивание силовых и слаботочных цепей возможно, что противоречит нормам ПУЭ
• Не подходит для нагрузок выше классических бытовых - не предназначен для прокладки мощных кабелей сечением более 4 мм2

Примеры использования

• Разводка проводов от главного канала к трем розеткам и одному выключателю в комнате
• Объединение сигналов от нескольких датчиков (освещения, движения) в одну точку управления
• Прокладка LAN-кабелей и питания для IP-камер через один входной канал с выходом в четыре направления

Практические советы

• Перед монтажом проверьте, чтобы все кабели свободно проходили через каналы - не перегружайте каждый из них более чем двумя проводами
• Если планируете использовать переходник рядом с источниками тепла (например, возле радиаторов), убедитесь, что температура окружающей среды не превышает +60 C
• Для соблюдения правил электробезопасности разделяйте силовые и слаботочные провода по разным каналам даже без перегородок - используйте физическое расстояние между ними
• Закупайте переходники вместе с другими элементами серии DLP - это исключает проблемы с совпадением размеров и цвета
