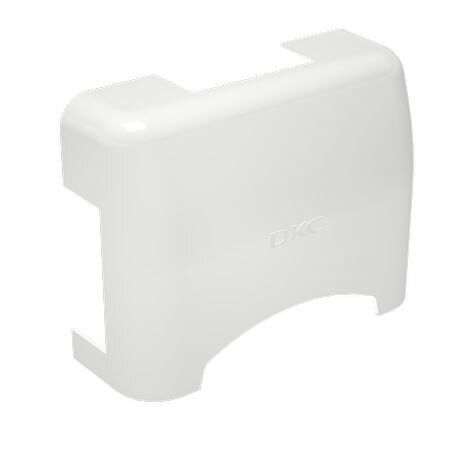

Переходник с напольных на настенные и плинтусные короба белый - 11870 ДКС

Переходник с напольных на настенные и плинтусные короба белый от DKC (ДКС), артикул 11870, предназначен для плавного перехода между напольным и настенным кабель-каналом, обеспечивая организованную прокладку проводов в помещениях с комбинированной системой монтажа.

Назначение и область применения

Переходник 11870 используется для соединения напольных кабель-каналов серии In-liner Front с настенными или плинтусными коробами. Он позволяет скрыто перенести кабели с уровня пола на уровень стены без лишних разрывов трассы. Применяется в офисах, производственных помещениях, жилых домах и общественных зданиях, где требуется одновременная прокладка силовых и слаботочных сетей через несколько уровней монтажа.

Технические характеристики

• Тип изделия: переходник между напольными и настенными коробами
• Материал корпуса: АБС-пластик — прочный, устойчивый к механическим нагрузкам и химическим воздействиям
• Высота: 90 мм
• Глубина: 40 мм
• Степень защиты: IP40 — защита от твердых предметов более 1 мм, не защищен от воды
• Количество отсеков: 1 — единая камера для всех кабелей
• Цвет: белый — соответствует стандартному оформлению интерьеров
• Климатическое исполнение: УХЛ4 — допустимо использование в закрытых помещениях с умеренным климатом, включая холодные зимние условия
• Покрытие: отсутствует — поверхность матовая, без лакового слоя
• Содержание галогенов: отсутствует — безопасен при возможном нагреве или возгорании

Совместимость и монтаж

Переходник 11870 совместим с широким спектром кабель-каналов благодаря встроенным адаптерам и универсальным отверстиям:

• Основное входное отверстие для напольного короба: 75×17 мм — предназначено для серии In-liner Front
• Три выходных отверстия 50×20 мм (сверху, слева, справа): позволяют ввести короба без дополнительных элементов
• Поддерживает ввод мини-каналов: 40×17 мм, 25×17 мм, 15×17 мм, 30×10 мм, 22×10 мм — требуют установки адаптеров (в комплекте)
• Для коробов 70×22 мм — используются адаптеры 07225 или отвод 07211 (при монтаже на высоте 11 см от пола)
• Для коробов 90×25 мм — применяется отвод 09211 (на высоте 11 см от пола)
• Для коробов 50×20 и 40×17 мм на высоте 9,3 см — нужен адаптер 10046
• На основании есть направляющие для фиксации клеммных колодок
• Четыре отверстия Ø6 мм для крепления к стене саморезами

Монтаж выполняется в два этапа: сначала крепится внутренняя база к стене, затем надевается лицевая накладка. Все адаптеры легко заменяются без инструментов.

Комплектация

• Внутренняя база (корпус) — 1 шт.
• Внешняя лицевая накладка — 1 шт.
• Адаптер напольного канала 50×12 мм — 1 шт.
• Адаптер для короба 70×22 мм — 3 шт.
• Адаптер для 22×10 и 30×10 мм — 1 шт.
• Адаптер для 15×17 и 25×17 мм — 1 шт.
• Адаптер для 40×17 мм — 1 шт.
• Заглушки — 3 шт.

Преимущества

• Универсальная система ввода — одно устройство заменяет множество специализированных переходников
• Отсутствие необходимости в дорогостоящих адаптерах для большинства типов каналов — все необходимые детали уже в комплекте
• Фиксация к стене через четыре точки — обеспечивает устойчивость даже при большой нагрузке на кабели
• Интеграция с клеммными колодками — удобно для распределения сигналов прямо в точке перехода
• Экономия места — компактная форма снижает объем монтажного проема

Ограничения применения

• Не предназначен для открытого монтажа на улице — степень защиты IP40 исключает контакт с водой
• Не рекомендуется использовать в условиях постоянного контакта с маслом, растворителями или агрессивными химикатами
• Требуется предварительный расчет высоты монтажа — особенно важно при использовании отводов 07211/09211 (высота 11 см) или адаптера 10046 (высота 9,3 см)
• Не подходит для многожильных кабелей с большим радиусом изгиба — внутренний объем ограничен

Примеры использования

• Офис: переход от напольного канала к настенному — для питания компьютеров, телефонии и видеонаблюдения
• Производственный цех: организация трассы от пола до панели управления на уровне глаз
• Жилое помещение: скрытый вывод кабеля от напольного короба к розетке в плинтусе
• Общественное здание: равномерное распределение сигнала от центрального щита к нескольким рабочим местам

Практические советы

• Перед монтажом проверьте, какой тип короба вы будете вводить — выберите правильный адаптер из комплекта
• При использовании отводов 07211 или 09211 соблюдайте точную высоту 11 см от пола — иначе короб не войдет
• Не забудьте закрыть неиспользуемые отверстия заглушками — это сохранит целостность системы и предотвратит попадание пыли
• Если планируете частую модификацию трассы — оставьте запас адаптеров (особенно 07225 и 10046)
• При работе с толстыми кабелями используйте только те отверстия, которые обеспечивают минимальный угол изгиба — избегайте перегибов
