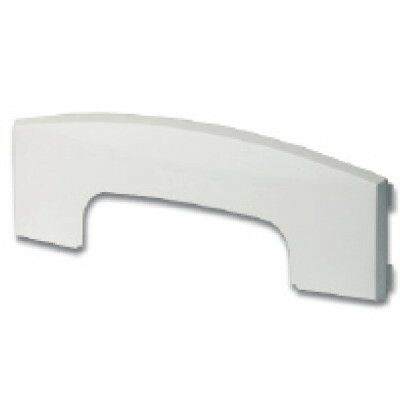

Адаптер для кабель-канала 90х25 (к уст./распр. мод. коробке) DKC 09226 ДКС

Адаптер для кабель-канала 90х25 мм DKC - элемент системы In-liner Front, предназначенный для перехода от кабель-канала к шестимодульной распределительной коробке Brava. Простое решение для организованного ввода кабелей в оборудование без нарушения целостности трассы.

Назначение и область применения

Адаптер для кабель-канала 90х25 мм DKC служит для соединения кабель-канала серии In-liner Front с шестимодульной коробкой Brava. Он позволяет безопасно ввести кабели из открытой трассы прямо в корпус устройства - например, розетку, выключатель или модуль автоматики. Подходит для установки в офисах, учебных заведениях, административных зданиях, где требуется эстетичная и удобная организация проводки.

Технические характеристики

• Тип изделия: адаптер для кабель-канала
• Размер кабель-канала: 90×25 мм
• Материал: ПВХ (безгалогеновый, не поддерживающий горение)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Количество вводов: один центральный вход для кабелей
• Исполнение: симметричное - подходит для установки слева или справа от коробки
• Цвет: чисто-белый, соответствует цветовой гамме системы In-liner Front
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренно холодным и влажным климатом
• Поверхность: глянцевая, устойчивая к выгоранию под UV-излучением

Совместимость и монтаж

Адаптер для кабель-канала 90х25 мм DKC совместим исключительно с кабель-каналами серии In-liner Front и шестимодульными коробками Brava. Для монтажа необходимо:

• Закрепить кабель-канал на стене согласно проекту;
• Вырезать отверстие под адаптер в месте выхода кабелей в коробку Brava;
• Подсоединить адаптер к каналу - он плотно фиксируется механически без дополнительных крепежей;
• Вставить коробку Brava в адаптер до щелчка - она должна полностью войти в посадочное место.

Не используйте адаптер для других типов кабель-каналов - размеры и форма посадочных поверхностей уникальны для системы In-liner Front.

Безопасность и стандарты

Материал ПВХ соответствует требованиям безопасности для внутренней электромонтажной продукции: отсутствие галогенов снижает токсичность продуктов горения. Степень защиты IP40 достаточна для помещений с нормальной влажностью и отсутствием брызг воды. Соответствует ГОСТ Р 50571.15 и рекомендациям по использованию систем открытой прокладки в офисных условиях.

Преимущества

• Эстетика: белый глянцевый корпус гармонирует с другими элементами системы In-liner Front
• Простота сборки: не требует инструментов - фиксация происходит за счет точного подбора формы
• Надежность: жесткая конструкция предотвращает деформацию при нагрузках на кабели
• Уход: поверхность легко протирается, не теряет цвет под светом люминесценции и окон

Ограничения применения

• Не предназначен для внешних установок - IP40 не защищает от влаги
• Не работает с кабель-каналами других серий или производителей
• Не рассчитан на силовые кабели большего сечения, чем предусмотрено для кабель-канала 90×25 мм
• Не следует использовать в средах с постоянным контактом с химическими растворителями - материал ПВХ чувствителен к органическим веществам

Примеры использования

• Ввод кабелей питания и связи от потолочного кабель-канала в розеточные группы на стене
• Переход от трассы In-liner Front к коммуникационному щиту с шестью модулями
• Объединение сетевых и силовых кабелей перед подключением к серверу или телефонной станции
• Формирование точки доступа Wi-Fi через коробку Brava, запитанную от основной трассы

Практические советы

• Перед монтажом проверьте соответствие глубины коробки Brava - адаптер рассчитан именно на шестимодульные модели этой серии
• Если кабели слишком толстые, уложите их в канал заранее - после установки адаптера доступ будет ограничен
• Не затягивайте кабели слишком сильно при введении - это может вызвать давление на пластиковую часть адаптера
• При необходимости замены - адаптер легко демонтировать: просто оттяните коробку Brava и снимите деталь с канала
• Для многокабельных вводов используйте дополнительные муфты внутри канала - адаптер имеет лишь один проход
