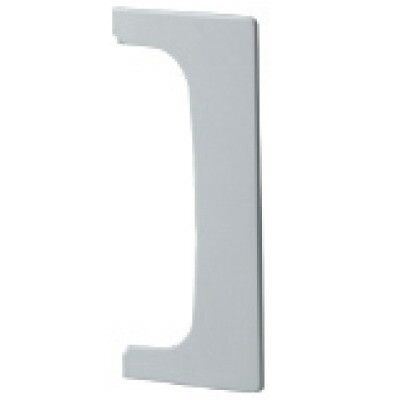

Адаптер для кабель-канала 90х25 (к уст./распр. мод. коробке) DKC 01882 ДКС

Адаптер 90х25 для коробки SDN, DKC (арт. 01882) предназначен для организации входа кабельного короба в распределительную коробку SDN. Этот элемент обеспечивает герметичный и механически устойчивый переход между коробом и корпусом, сохраняя степень защиты IP40. Продукт совместим с сериями SDN1, SDN2, SDN3 и выполнен из прочного АБС-пластика.

Назначение и область применения

Адаптер 90х25 для коробки SDN, DKC используется для ввода кабельных каналов или гофрированных труб в распределительные коробки SDN1, SDN2 и SDN3. Он позволяет организовать проход проводов через стенку коробки без нарушения целостности корпуса. Подходит для монтажа в электроустановках внутри помещений: жилые здания, офисы, производственные цеха, где требуется компактная и надёжная организация ввода кабеля.

Технические характеристики

• Размеры: 90×25 мм - соответствует стандартному формату ввода для коробок SDN;
• Материал: АБС-пластик - высокая ударопрочность, устойчивость к деформации;
• Степень защиты: IP40 - предохраняет от твёрдых частиц крупнее 1 мм, не защищает от воды;
• Количество вводов: один - рассчитан на одиночный кабельный короб;
• Количество модулей: один - не требует дополнительной фиксации модульных устройств;
• Цвет: белый - сочетается с корпусами SDN;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%

Совместимость и монтаж

Адаптер 90х25 для коробки SDN, DKC устанавливается исключительно в коробки серии SDN1 (01869), SDN2 (01870), SDN3 (01871). Для монтажа необходимо:

• Вырезать прямоугольное отверстие по перфорированной линии с внутренней стороны коробки - размер отверстия точно соответствует форме адаптера;
• Загнуть борт адаптера и плотно вставить его в подготовленное отверстие - фиксация происходит за счёт упругости материала;
• Не требуется дополнительное крепление - конструкция самозажимная.

Перед установкой проверьте, что внешний диаметр вводимого короба меньше внутреннего прохода адаптера - он не должен быть больше 25 мм по ширине.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Материал АБС-пластик не поддерживает горение и имеет класс самозатухания UL94 HB. Сертификационные документы доступны у производителя DKC.

Преимущества

• Простота установки - инструментов, достаточно вырезать отверстие и вставить;
• Точные геометрические - гарантируют плотную посадку без люфтов;
• Экономия времени - не нужна доработка корпуса, всё предусмотрено конструкцией;
• Совместимость со всей серией SDN - единый подход ко всем типоразмерам коробок.

Ограничения применения

• Не предназначена для открытого монтажа на улице - IP40 не защищает от влаги;
• Не для ввода металлических коробов с острыми кромками - возможны повреждения пластиковой рамки;
• Не рекомендовано использовать в средах с постоянным воздействием химических растворителей или масел - АБС-пластик чувствителен к органическим веществам;
• Не подходит для многократного демонтирования - после установки фиксация становится жесткой, повторное применение снижает надёжность.

Примеры использования

• Подключение силового кабеля к распределительному щиту SDN2 в офисном здании;
• Ввод гофрированной трубы с сетью управления в шкаф SDN3 на производстве;
• Обустройство ввода в этажный щиток в многоэтажном доме с использованием SDN1.

Практические советы

• Перед вырезом отверстия сверьте размеры адаптера с чертежом коробки - даже небольшое отклонение затруднит установку;
• Используйте канцелярский нож с заменяемым лезвием - так точнее контролируется глубина реза;
• Если короб слишком толстый, не насильственно вдавливайте его - выберите другой адаптер или увеличьте отверстие;
• Проверьте наличие преперфорации перед покупкой - она есть только на оригинальных коробках SDN, не на сторонних аналогах;
• Адаптер 90х25 для коробки SDN, DKC (арт. 01882) лучше заказывать сразу с коробкой - чтобы гарантировать совместимость и избежать задержек при сборке.
