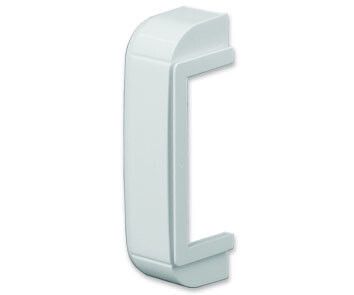

Адаптер для ввода канала 70х22 в коробки PDD-N и 6-мод. коробку "Brava" | 07225 DKC ДКС

Адаптер для ввода канала 70×22 от бренда DKC (арт. 07225) предназначен для соединения напольного кабель-канала серии In-liner Front с распределительными коробками PDD-N и шестимодульной коробкой Brava. Он обеспечивает герметичный и безопасный переход проводов между каналом и корпусом, сохраняя целостность системы прокладки.

Назначение и область применения

Адаптер 07225 используется исключительно для подключения напольного кабель-канала сечением 70×22 мм к коробкам двух типов: стандартным модульным коробкам PDD-N и специализированной шестимодульной коробке Brava от DKC. Применяется в системах In-liner Front - там, где требуется организовать вход кабелей из горизонтального канала вертикально в распределительные устройства. Подходит для установки в офисах, административных зданиях, учебных заведениях и других помещениях с открытой прокладкой кабелей.

Технические характеристики

• Тип изделия: адаптер для ввода канала
• Размер входного отверстия: 70 × 22 мм
• Материал: пластик (ПВХ)
• Цвет: чисто-белый
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не против воды
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, в том числе с возможностью колебаний температур до –25C
• Исполнение: симметричное - позволяет использовать одинаково для правого и левого направления ввода
• Галогены: отсутствуют - материал соответствует требованиям экологической безопасности

Совместимость и монтаж

Адаптер совместим только с коробками серии PDD-N и шестимодульной коробкой Brava от DKC. Для монтажа необходимо:

• Заранее подготовить место на стене рядом с установленным кабель-каналом 70×22;
• Подрезать край канала точно по размеру выходного отверстия адаптера;
• Фиксировать адаптер саморезами через предварительно предусмотренные отверстия в основании;
• Не применять силовые методы сборки - материал хрупкий при перегрузках.

Монтаж выполняется после окончательной прокладки кабелей внутри канала. Нельзя использовать адаптер для подключения к другим сериям коробок - он не имеет универсальных креплений.

Безопасность и стандарты

Адаптер выполнен из бесгалогенного ПВХ, что снижает выделение токсичных веществ при нагреве. Соответствует нормам пожарной безопасности для внутренних помещений. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами пыли, однако не предназначено для работы во влажных средах или на улице.

Преимущества

• Эргономичная форма обеспечивает плотное прилегание к коробкам без щелей - минимизирует риск попадания пыли и насекомых;
• Симметричная конструкция упрощает выбор стороны ввода кабеля;
• Цвет белый идеально сочетается с другими элементами серии In-liner Front;
• Пластик не требует специальной обработки поверхности - достаточно протирать влажной тряпкой;
• Отсутствие галогенов делает продукт безопасным для людей и окружающей среды.

Ограничения применения

• Не для внешней установки - IP40 не защищает от влаги;
• Не работает с коробками других производителей или серий, кроме PDD-N и Brava;
• Не рассчитан на механические нагрузки - нельзя опираться на него или использовать как точку крепления оборудования;
• Не рекомендован для помещений с постоянной повышенной влажностью (например, банях, прачечных);
• Не поддерживает термическую компенсацию - при значительных перепадах температур возможно возникновение микротрещин.

Примеры использования

• Подключение кабелей питания и сети от напольного канала In-liner Front к групповой коробке PDD-N в офисе;
• Переход от горизонтального кабель-канала к шестимодульной коробке Brava для подключения телефонии и сетевых устройств;
• Обустройство рабочего места сотрудника с несколькими источниками питания и коммуникаций в центральном офисе компании.

Практические советы

• Перед монтажом проверьте соответствие сечения канала - 70×22 мм должны точно совпадать с входным проёмом адаптера; малейшее расхождение вызывает плохую герметичность;
• Не используйте клей или герметики - они нарушают заводскую посадку и затруднят замену;
• Если планируете много кабелей - заранее продумайте порядок вывода: адаптер не предусматривает дополнительных отверстий;
• При необходимости замены - просто открутите два самореза и снимите деталь без повреждения соседнего канала;
• Храните в сухом месте - длительное воздействие влаги может деформировать пластиковую основу.
