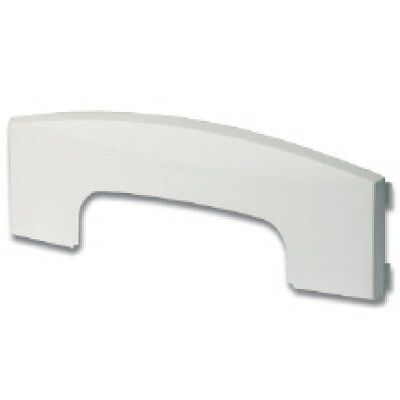

Адаптер для кабель-канала 70х22 (к уст./распр. мод. коробке) DKC 09225 ДКС

Адаптер для кабель-канала 70х22 мм для установки в распределительную модульную коробку от DKC (ДКС), артикул 09225, предназначен для перехода от кабель-канала серии In-liner Front к шестимодульной распределительной коробке Brava, обеспечивая аккуратный и безопасный ввод кабелей внутрь корпуса.

Назначение и область применения

Адаптер для кабель-канала 70х22 мм для установки в распределительную модульную коробку служит связующим звеном между открытым кабель-каналом системы In-liner Front и модульной распределительной коробкой Brava. Он позволяет вести кабели из внешнего канала прямо внутрь коробки без лишних изгибов, потерь места или нарушения эстетики монтажа. Применяется в офисах, административных зданиях, учебных заведениях - там, где требуется организованная, видимая прокладка кабелей с возможностью дальнейшего подключения оборудования через модульные коробки.

Технические характеристики

• Тип изделия: адаптер для кабель-канала
• Количество вводов: один (центральный проход для кабель-канала 70×22 мм)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не предохраняет от воды
• Материал: ПВХ (поливинилхлорид), безгалогеновый состав
• Цвет: чисто-белый, соответствует оттенку кабель-каналов серии In-liner Front
• Способ монтажа: крепление на стену, совмещённое с установкой распределительной коробки
• Исполнение: симметричное - подходит для центрального расположения в канале
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C, в условиях повышенной влажности
• Защитное покрытие: матовая глянцевая поверхность, устойчивая к выгоранию и легкая в уборке

Совместимость и монтаж

Адаптер для кабель-канала 70х22 мм для установки в распределительную модульную коробку совместим исключительно с кабель-каналами серии In-liner Front и распределительными коробками Brava. Для монтажа необходимо:

• Закрепить коробку Brava на стене;
• Подготовить участок кабель-канала рядом с коробкой - отрезать его точно по размеру входного отверстия адаптера;
• Вставить адаптер в подготовленный проём так, чтобы он плотно соединился с боковой стороной коробки и продолжением кабель-канала;
• Фиксация осуществляется механически - без дополнительных крепежей, благодаря точному подгону элементов системы In-liner Front.

Не используйте адаптер с другими сериями кабель-каналов - несоответствие габаритов приведёт к щелям, снижению герметичности и некрасивому виду.

Безопасность и стандарты

Адаптер выполнен из самозагасающего ПВХ без галогенов, что снижает риск распространения пламени и выделения токсичных веществ при нагреве. Соответствует требованиям безопасности для внутрипомещений. Степень защиты IP40 гарантирует, что внутренние компоненты коробки остаются защищенными от попадания проводящих частиц, таких как металлическая пыль или опилки, но не рассчитан на контакт с жидкостью. Не применять во влажных средах (ванна, кухня, подвалы) без дополнительной защиты.

Преимущества

• Эстетично сочетается с кабель-каналами In-liner Front - единый дизайн, цвет и фактура поверхности
• Обеспечивает плавный переход кабелей из канала в коробку, минимизируя напряжение на жилах
• Гладкая поверхность легко моется - не задерживает пыль, не требует специальных средств
• Высокая химическая стойкость материала - не желтеет под UV-лучами, сохраняет белый цвет годами
• Нет необходимости в сверлении или использовании клея - всё собирается методом “вставки”

Ограничения применения

• Не предназначено для наружной установки - IP40 недостаточно для защиты от осадков
• Работает только с системой In-liner Front и коробками Brava; несовместим с аналогами других брендов
• Не рекомендовано использовать в местах с частыми ударными нагрузками - материал пластиковый, хотя и прочный
• Не поддерживает многократную сборку/разборку - фиксация одноразовая, после демонтажа возможно повреждение замков
• Не следует применять в качестве основного средства экранирования - не имеет функции электромагнитной защиты

Примеры использования

• В офисе: кабель-канал 70×22 мм идёт вдоль стены, заканчивается у стола, где установлено сетевое оборудование - адаптер выводит все провода в коробку Brava для подключения коммутатора и телефонии
• В образовательном учреждении: несколько кабелей (питание, Ethernet, HDMI) прокладываются в одном канале, затем через адаптер направляются в распределительную коробку возле проектора
• На reception-зоне: кабель-канал ведёт к информационной панели, адаптер обеспечивает чистый выход всех проводов в коробку для обслуживания

Практические советы

• Перед монтажом проверьте, что кабель-канал 70×22 мм действительно принадлежит серии In-liner Front - другие модели могут иметь другую толщину стенок
• Если в канале много кабелей, перед введением в адаптер соберите их в пучок, чтобы они свободно прошли через отверстие без перегибов
• Не затягивайте кабели слишком сильно - это может деформировать внутреннюю часть адаптера
• При необходимости замены коробки - адаптер можно снять целым, не нарушая кабель-канал, что ускоряет сервисное обслуживание
• Храните запасной адаптер - он маленького размера, но часто теряется при ремонтах, а найти точную замену сложно
