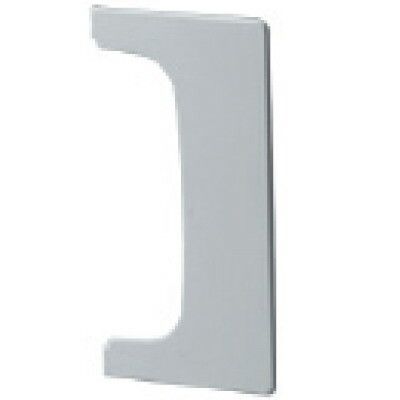

Адаптер для кабель-канала 70х22 (к уст./распр. мод. коробке) DKC 01881 ДКС

Адаптер 70х22 для коробки SDN, DKC (арт. 01881) предназначен для герметичного ввода электромонтажных коробов в распределительные корпуса серий SDN1–SDN3. Выполнен из прочного ABS-пластика, обеспечивает надёжную фиксацию и совместим со стандартными решениями DKC.

Назначение и область применения

Адаптер 70х22 для коробки SDN, DKC используется для вывода кабельных каналов или гофр через стенку распределительной коробки SDN1, SDN2 или SDN3. Он позволяет организовать вход проводов без нарушения целостности корпуса, сохраняя степень защиты IP40. Применяется в системах автоматизации, управления освещением, на объектах жилой и коммерческой недвижимости, где требуется компактный и безопасный ввод кабеля.

Технические характеристики

• Размеры: 70×22 мм - соответствует стандартному профилю ввода для коробок SDN;
• Тип материала: АБС-пластик - устойчив к механическим нагрузкам и перепадам температур;
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, не предназначен для контакта с водой;
• Климатическое исполнение: УХЛ4 - работает при температурах от −40C до +50C, допустимо применение в помещениях с повышенной влажностью;
• Цвет: белый - сочетается с корпусами SDN и другими элементами системы In-liner Front;
• Количество вводов: один - рассчитан на одиночный кабельный ввод;
• Количество модулей: один - не требует дополнительных креплений внутри коробки.

Совместимость и монтаж

Адаптер 70х22 для коробки SDN, DKC устанавливается исключительно в распределительные коробки SDN1 (01869), SDN2 (01870), SDN3 (01871). Для монтажа необходимо:

• Вырезать прямоугольное отверстие по линии преперфорации с внутренней стороны корпуса - она уже нанесена заводом;
• Загнуть борт отверстия наружу, чтобы он плотно прилегал к поверхности адаптера;
• Вставить адаптер в подготовленное отверстие до щелчка - фиксация происходит за счёт зацепления пластиковыми усиками;
• Не использовать силовые методы - риск повреждения хрупких креплений.

Подключение кабеля осуществляется после установки адаптера - гофра или труба вставляются в центральное отверстие.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в закрытых помещениях. Степень защиты IP40 гарантирует защиту от доступа к опасным частям и попадания твёрдых предметов, однако не предназначено для работы во влажных средах или на улице. Материал - самозатухающий АБС-пластик, что снижает риск распространения пламени.

Преимущества

• Фиксация без болтов и инструментов - достаточно вырезать отверстие и вставить адаптер;
• Готовая преперфорация - экономит время на разметке и точном вырезании;
• Совместимость с серией In-liner Front - легко интегрируется в существующую систему DKC;
• Экономия места - компактная форма не занимает лишнего объёма внутри коробки;
• Удобство обслуживания - можно заменить без демонтажа всей коробки.

Ограничения применения

• Не для открытых площадок, помещений с постоянной влагой или внешним воздействием воды - IP40 не обеспечивает гидрозащиту;
• Не рекомендован для ввода металлических труб большего диаметра - внутренний просвет ограничен конструкцией адаптера;
• Не поддерживает многократную сборку/разборку - фиксирующие усы теряют эластичность после нескольких операций;
• Не совместим с коробками других серий - например, SDB, DKE или аналогами сторонних производителей.

Примеры использования

• Ввод гофрированной трубы в распределительную коробку SDN2 на этажном щите офисного здания;
• Подключение сигнальных кабелей от датчиков в шкаф управления освещением с использованием SDN1;
• Монтаж встроенных светильников с выходом кабеля через заднюю стенку коробки SDN3 в жилом доме.

Практические советы

• Перед монтажом проверьте, что типоразмер вашего кабельного канала (гофр, труба) меньше 22 мм по наружному диаметру - иначе не войдёт в адаптер;
• При работе с несколькими коробками используйте одинаковый порядок вырезания отверстий - так легче контролировать качество монтажа;
• Не применяйте острые инструменты типа ножовки - лучше использовать канцелярский нож или маленькую ножницу по металлу для точного реза по преперфорации;
• Если адаптер установлен неверно - не пытайтесь переустановить его несколько раз; замените на новый - срок службы фиксаторов ограничен;
• Храните запасные экземпляры - они часто нужны при доработке проекта или ремонте.
