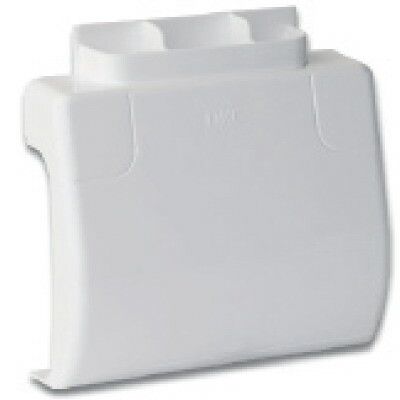

Отвод для кабель-канала 90х25/70х22 (к уст. распр. мод. коробке) DKC 09206 ДКС

Отвод для кабель-канала 90х25мм и 70х22мм для установочной и модульной коробки DKC - элемент системы In-liner Front, предназначенный для перехода от кабель-канала к установочной коробке Brava. Артикул 09206 обеспечивает надёжный ввод кабелей в корпуса, совместим с каналами двух типоразмеров и выполнен из безопасного ПВХ.

Назначение и область применения

Отвод для кабель-канала 90х25мм и 70х22мм для установочной и модульной коробки DKC предназначен для соединения кабель-каналов серии In-liner Front с установочными и модульными коробками, в частности - с коробкой Brava. Он позволяет организовать вход кабелей в распределительные устройства без нарушения целостности трассы. Применяется в офисах, административных зданиях, учебных заведениях и других помещениях с открытой прокладкой кабелей. Подходит для прокладки силовых, слаботочных и коммуникационных проводов внутри систем In-liner Front.

Технические характеристики

• Габаритные размеры: 22×70 мм - соответствует внутренним размерам кабель-каналов 70×22 мм; также совместим с более широкими каналами 90×25 мм благодаря форме отвода.
• Материал: поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам, не выгорает под UV-излучением, не требует специального ухода.
• Степень защиты: IP40 - предотвращает доступ твердых частиц крупнее 1 мм, не обеспечивает защиту от воды.
• Цвет: чисто-белый - гармонирует с другими элементами системы In-liner Front, не желтеет со временем.
• Тип крепления: защёлкивание - монтаж без инструментов, быстрая сборка и демонтаж.
• Исполнение: формованный - единая цельная деталь, без сварных швов, исключает расслоение.
• Климатическое исполнение: УХЛ4 - допущен к использованию в помещениях с умеренным климатом, включая отапливаемые и неотапливаемые зоны с температурой от −25C до +40C.
• Содержание галогенов: отсутствует - материал не выделяет токсичных газов при нагреве, безопасен для закрытых помещений.

Совместимость и монтаж

Отвод для кабель-канала 90х25мм и 70х22мм для установочной и модульной коробки DKC совместим с кабель-каналами серии In-liner Front следующих размеров:

• 70×22 мм - точное соответствие по сечению;
• 90×25 мм - отвод имеет расширяющуюся форму, позволяющую плотно прилегать к большему каналу без зазоров.

Монтаж выполняется путём защёлкивания: вставьте отвод в торец кабель-канала до характерного щелчка. Для подключения к коробке Brava - совместите выход отвода с отверстием в боковой стенке коробки. Никаких болтов, саморезов или клея не требуется. Отвод не требует предварительной подготовки - просто вставьте и зафиксируйте.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Материал ПВХ без галогенов снижает риск образования ядовитых веществ при возгорании. Степень защиты IP40 достаточна для условий сухих помещений, где нет контакта с жидкостью. Соответствует ГОСТ Р 50571.15-97 для систем прокладки кабелей.

Преимущества

• Один отвод решает задачу подключения к двум типам каналов - экономит запасы и упрощает логистику.
• Замена крышки не нужна - отвод уже является частью герметичной системы, не требует дополнительных уплотнителей.
• Высокая химическая стойкость - не реагирует на моющие средства, легко протирается от пыли.
• Не деформируется при температурных колебаниях - сохраняет форму в течение всего срока службы.

Ограничения применения

• Не предназначен для наружной установки - IP40 не защищает от влаги, дождя или повышенной влажности.
• Не использовать в условиях постоянного прямого солнечного света вне помещений - хотя материал устойчив к УФ, длительное воздействие может вызвать потускнение.
• Не применять в качестве основания для тяжёлого оборудования - конструкция не рассчитана на механическую нагрузку сверх веса кабелей.
• Не совместим с коробками других серий, кроме Brava и аналогичных по габаритам модульным коробкам.

Примеры использования

• Подключение кабелей питания и Ethernet от плинтусного кабель-канала к шестимодульной коробке Brava в офисной зоне.
• Переход от вертикального кабель-канала 90×25 мм к распределительному щитку в учебной аудитории.
• Ввод сигнальных проводов в контроллеры автоматизации через установленный отвод в стене.

Практические советы

• Перед монтажом проверьте, что внутренний профиль кабель-канала точно соответствует 70×22 мм - иначе возможен люфт или плохая фиксация.
• Если используете канал 90×25 мм, убедитесь, что отвод полностью вошёл в него - он должен быть плотно прижат по всей длине.
• Не перегружайте отвод большим числом кабелей - максимальное количество зависит от сечения провода, но рекомендуется не более 8–10 одножильных проводов 1,5 мм2.
• При необходимости замены - просто оттяните отвод назад, чтобы освободить защёлки, и извлеките без повреждения канала.
• Рекомендуется комплектовать отвод с крышкой для кабель-канала того же цвета - так система выглядит единым целым.
