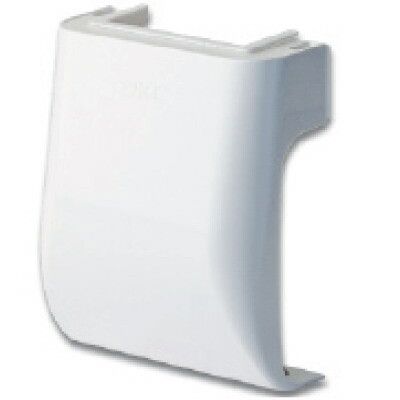

Отвод коробки PDD-N для к/к 70х22 мм | 07211 DKC ДКС

Отвод для кабель-канала 70×22 мм от DKC (ДКС), артикул 07211, предназначен для соединения напольного кабель-канала серии In-liner Front с распределительными коробками PDD-N, PDD-N60, PDD-N120 и шестимодульной коробкой Brava. Изделие обеспечивает плавный переход кабелей из канала в корпус, сохраняя целостность проводки и эстетичность монтажа.

Назначение и область применения

Отвод для кабель-канала 70×22 мм используется для ввода кабелей из напольного кабель-канала серии In-liner Front в электромонтажные коробки. Подходит для организованной прокладки силовых, слаботочных и коммуникационных кабелей в офисах, административных зданиях и других помещениях с открытой проводкой. Применяется исключительно внутри помещений.

Технические характеристики

• Габаритные размеры: 70 × 22 мм - соответствуют стандартному профилю кабель-канала In-liner Front;
• Материал: поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам, не выгорает под UV-излучением, легко моется;
• Степень защиты: IP40 - предотвращает доступ твердых частиц крупнее 1 мм, не обеспечивает защиту от воды;
• Цвет: чисто-белый - совпадает с цветом всех элементов серии In-liner Front, не требует окраски после монтажа;
• Исполнение: формованный - однородная форма без сварных швов, снижает риск деформации;
• Тип крепления: защёлкивание - монтируется без инструментов, плотно фиксируется в коробках PDD-N, PDD-N60, PDD-N120 и Brava;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях сухого и умеренно влажного климата, без конденсации;
• Содержание галогенов: отсутствует - безопасен при возможном возгорании, не выделяет токсичных газов.

Совместимость и монтаж

Отвод 07211 совместим только с коробками серии PDD-N, PDD-N60, PDD-N120 и шестимодульной коробкой Brava. Для установки необходимо:

• Закрепить кабель-канал 70×22 мм на полу или стене;
• Подвести отвод к месту выхода кабеля в коробку;
• Вставить отвод внутрь входного отверстия коробки до щелчка - защёлки должны плотно зафиксироваться;
• Не использовать усилие больше необходимого - материал ПВХ хрупок при перегрузке.

Не совместим с другими сериями коробок, в том числе с моделями от других производителей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Отсутствие галогенов делает его безопасным в случае пожара. Степень защиты IP40 достаточна для закрытых интерьеров, но не предназначена для влажных зон, улиц или производственных площадок с брызгами воды.

Преимущества

• Простота монтажа - защёлкивающаяся система позволяет установить отвод за несколько секунд без инструментов;
• Эстетика - белый цвет и глянцевая поверхность гармонируют с системой In-liner Front, не выбиваются из интерьера;
• Долговечность - ПВХ не теряет цвет, не царапается при уборке, не подвержен коррозии;
• Совместимость - точное соответствие габаритам коробок PDD-N и Brava минимизирует зазоры и потери при прокладке кабелей.

Ограничения применения

• Не допускается использование во влажных помещениях (ваннные, кухни, подвалы) - степень защиты IP40 не защищает от жидкости;
• Не подходит для наружной прокладки - материал не устойчив к экстремальным температурам и УФ-излучению вне помещений;
• Не рекомендуется применять в местах с частыми ударными нагрузками - ПВХ может треснуть при сильном давлении;
• Не совместим с кабель-каналами других размеров (например, 40×25 мм или 80×40 мм).

Примеры использования

• Ввод кабелей питания и Ethernet из напольного канала в коробку PDD-N60 рядом с рабочим столом;
• Подключение кабелей к шестимодульной коробке Brava в зоне IT-оборудования офиса;
• Переход от основного кабель-канала к распределительной коробке PDD-N120 в коридоре административного здания.

Практические советы

• Перед монтажом проверьте, что отверстие в коробке имеет точно такие же размеры - отвод 70×22 мм не будет подходить к другим типам коробок;
• Если кабель слишком жесткий, перед введением в отвод сделайте легкий изгиб - так снизите риск повреждения изоляции;
• Не используйте клей или саморезы для фиксации - они нарушают герметичность защелки и могут повредить ПВХ;
• При необходимости замены - просто оттяните отвод от коробки руками; он не требует демонтажа всего участка канала.
