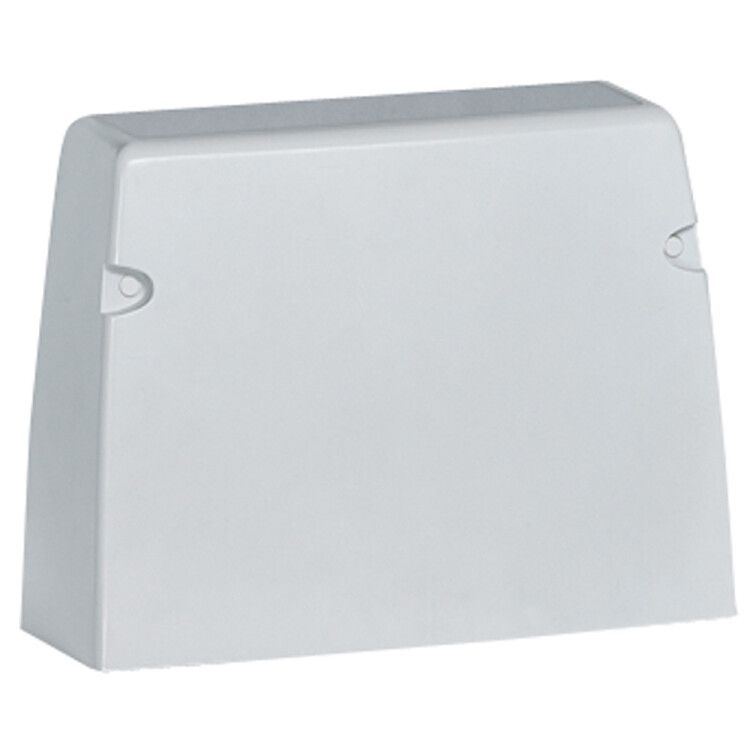

Уголок декоративный XL3 160 Leg 020160 Legrand

Отвод для стыковки кабель-канала DLP / шкафа XL3 160 от Legrand Euro обеспечивает надёжное соединение между кабельным каналом DLP и корпусом шкафа XL3, позволяя организовать чёткий и защищённый проход проводов. Артикулы 20160 и 020160 подходят для систем, где важна точная стыковка и герметичность.

Назначение и область применения

Отвод для стыковки кабель-канала DLP / шкафа XL3 160 используется для перехода от настенного кабельного канала системы DLP к корпусу распределительного шкафа серии XL3. Он позволяет безопасно выводить кабели из канала внутрь шкафа без повреждений изоляции и с сохранением степени защиты. Применяется в промышленной автоматизации, на производственных линиях, в цехах с высокой запылённостью или в условиях, требующих упорядоченной маршрутизации кабелей.

Технические характеристики

• Тип компонента: Отвод для стыковки
• Цвет: Серый
• Совместим с: Кабельными каналами DLP и шкафами XL3
• Размер: 160 мм - соответствует ширине стандартного кабель-канала DLP и боковой стенки шкафа XL3
• Материал: Полимерный композит, устойчивый к механическим нагрузкам и химическим воздействиям

Совместимость и монтаж

Отвод для стыковки кабель-канала DLP / шкафа XL3 160 совместим исключительно с продуктами серии XL3 и кабельными каналами DLP от Legrand. Устанавливается путём фиксации на боковой стенке шкафа XL3 с помощью встроенных крепёжных элементов. Соединение с кабель-каналом осуществляется плотным прилеганием - зазоры минимальны, что предотвращает попадание пыли и влаги. Монтаж выполняется без инструментов: достаточно совместить пазы и защёлкнуть до характерного щелчка.

Преимущества

• Идеальная геометрическая совместимость с шкафами XL3 и каналами DLP - не требуется доработка или подгонка
• Уплотнённая конструкция снижает риск проникновения пыли и мелкого мусора
• Стандартный серый цвет гармонирует с остальными элементами серии XL3
• Не требует дополнительных креплений или герметиков при установке

Ограничения применения

• Не предназначен для использования с другими сериями кабель-каналов (например, DLE, DLS или сторонних производителей)
• Не обеспечивает степень защиты выше IP54 - не рекомендован для открытых площадок или мест с постоянным контактом с водой
• Не рассчитан на перегрузку током - не является токоведущим элементом, служит только для механической и защитной стыковки

Примеры использования

• Подключение кабелей управления от трассы DLP к контроллеру внутри шкафа XL3 на конвейере
• Вывод силовых кабелей от настенного кабель-канала в распределительный шкаф на заводе
• Организация коммуникаций в сборочных цехах с жесткими требованиями к порядку прокладки проводов

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стенке шкафа XL3 было точно вырезано под размер 160 мм - иначе отвод не защёлкнется
• Если кабели выходят в большом количестве, используйте дополнительные вставки для уплотнения - отвод сам по себе не герметизирует все отверстия
• Артикулы 20160 и 020160 - это один и тот же компонент; различие лишь в формате номера, не влияющее на функционал
• Не применяйте отвод в качестве опоры для тяжёлых кабелей - он не рассчитан на механическую нагрузку свыше 5 кг
