Отвод плоский для односекционных кабель-каналов DLP 35х105 50х150 - ширина крышки 65 Leg 010737 Legrand

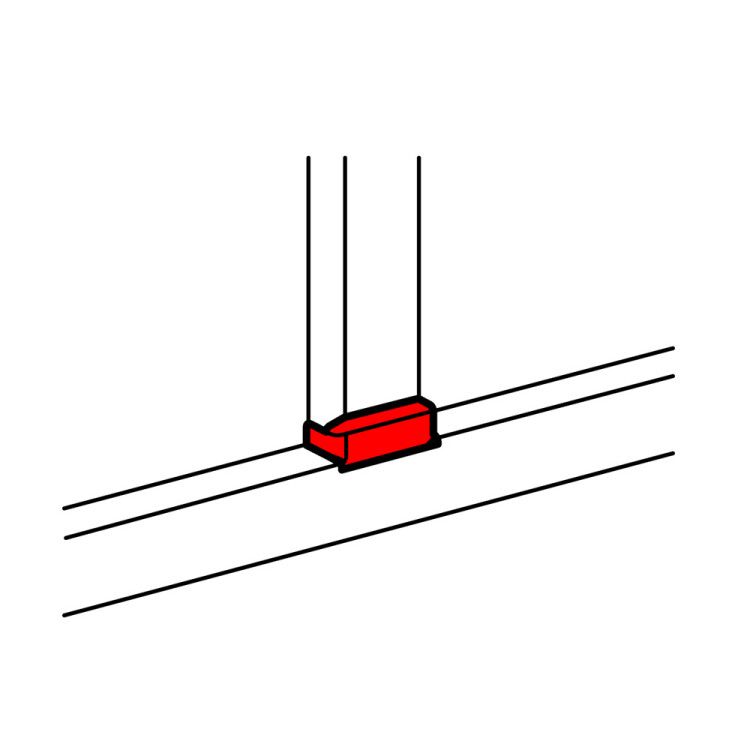

Отвод Т-образный и плоский для кабель-канала DLP 50х105/150, 35х105/150, ширина крышки 65мм от Legrand позволяет организовать ответвление кабеля в кабель-канале DLP без разрезания основного канала. Артикул 010737 совместим с профилями шириной 50 и 35 мм и используется там, где требуется изменить направление трассы под углом 90°.

Назначение и область применения

Этот отвод предназначен для создания T-образного ответвления в системе кабель-канала DLP. Он позволяет вывести кабели из основной трассы перпендикулярно, не нарушая целостности корпуса. Подходит для прокладки силовых и слаботочных сетей в офисах, производственных помещениях, жилых зданиях и на объектах с высокими требованиями к эстетике проводки.

Технические характеристики

• Тип: T-образный отвод с плоским ответвлением
• Ширина основного канала: 50 мм и 35 мм (совместим с обоими размерами)
• Ширина ответвления: 105 мм
• Ширина крышки: 65 мм
• Материал: пластик, без галогенов
• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм, но не от воды
• Цвет: чисто-белый
• Количество крышек: одна, с перекрывающимся наложением
• Симметричность: да - можно устанавливать в любом направлении
• Наличие соединителя: есть - обеспечивает герметичное соединение с основным каналом

Совместимость и монтаж

Отвод совместим с кабель-каналами DLP серий 50×105/150 и 35×105/150. Установка происходит путём вставки основной части в торец существующего канала - соединитель фиксирует деталь без дополнительных креплений. Крышка плотно перекрывается сверху и защёлкивается, не требуя инструментов. Для монтажа важно соблюдать соответствие ширины канала: нельзя использовать с другими сериями, даже близкими по размеру.

Безопасность и стандарты

Изделие соответствует нормам безопасности для внутренних электромонтажных систем. Степень защиты IP40 исключает попадание крупных твёрдых предметов, но не предназначено для влажных сред или мест с риском брызг. Применение вне помещений или в условиях повышенной влажности запрещено.

Преимущества

• Плавный переход к ответвлению снижает риск повреждения кабелей при прокладке
• Симметричная форма позволяет устанавливать отвод в любую сторону - удобство при компоновке
• Закрытие крышкой без инструментов ускоряет обслуживание и модификацию трассы
• Отсутствие галогенов делает материал безопаснее при возможном возгорании
• Белый цвет легко сочетается с большинством интерьеров и отделкой

Ограничения применения

• Не применяется во внешних условиях - IP40 не защищает от влаги
• Не подходит для кабель-каналов других серий, кроме DLP 50×105/150 и 35×105/150
• Не рекомендуется для нагрузок выше допустимых для системы DLP - максимальная нагрузка определяется типом и количеством кабелей внутри
• Не предназначен для частого открывания - крышка рассчитана на однократную или редкую замену

Примеры использования

• Подключение питания к станку от основной трассы в цеху
• Вынос сети Ethernet к рабочему столу из потолочного кабель-канала
• Разветвление освещения в офисе от главной линии по стене
• Обход препятствий (батарей, труб) через перпендикулярное ответвление

Практические советы

• Перед монтажом проверьте, что ширина основного канала точно соответствует 50 мм или 35 мм - расхождение даже на 1–2 мм может нарушить герметичность
• Не перегружайте ответвление большим числом кабелей - используйте только те, которые поместятся свободно без давления на стенки
• При необходимости замены кабелей - осторожно отгибайте крышку, чтобы не сломать защёлки
• Отвод можно комбинировать с прямыми участками и другими элементами DLP - система полностью унифицирована
• Артикул 010737 - единственный вариант этого типа в серии DLP; аналоги других брендов не подходят по форме и замкам
