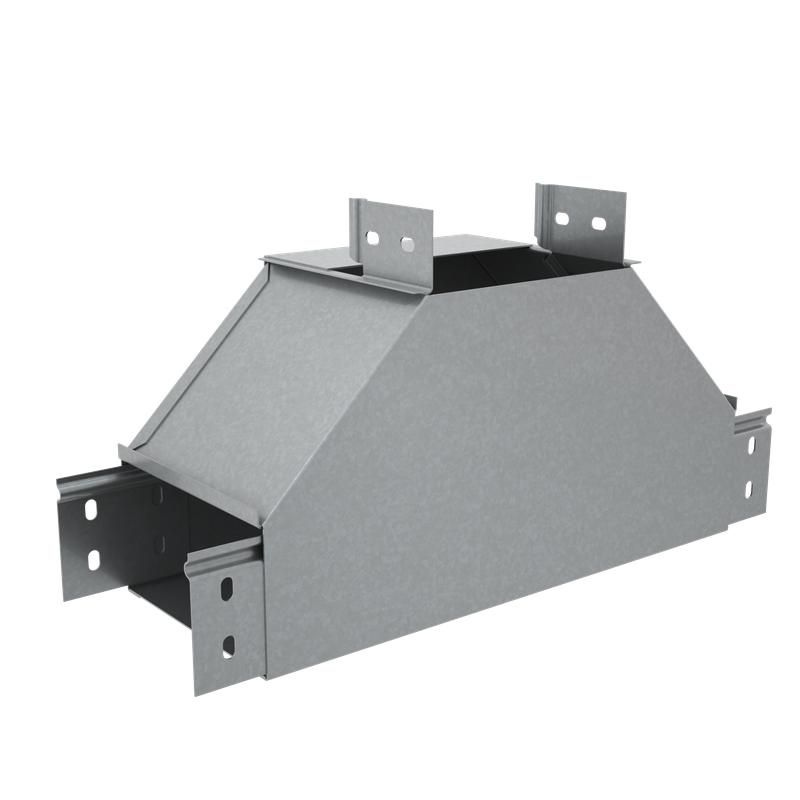

Отвод для лотка Т-образ. вертикал. вверх с разворотом трассы на 90град. 300х80 сталь 1мм "ПЛЮС" TDNplus90-80-300 КМ PL3172 КМ-Профиль

Т-отвод вертикальный 80х300 мм с разворотом трассы на 90 градусов КМ-профиль - это элемент кабельной трассы, предназначенный для изменения направления металлического лотка вверх с поворотом на 90°. Применяется совместно с лотками серии КМ-профиль, обеспечивает сохранение целостности и жёсткости системы при прокладке кабелей в помещениях.

Назначение и область применения

Т-отвод вертикальный 80х300 мм с разворотом трассы на 90 градусов КМ-профиль используется для перехода кабельной трассы с горизонтального участка на вертикальный, с одновременным поворотом на 90°. Подходит для монтажа в закрытых помещениях - в цехах, распределительных пунктах, серверных, офисных зданиях. Применяется исключительно с металлическими лотками той же серии: шириной 300 мм и высотой борта 80 мм.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным подъёмом
• Размеры: высота 80 мм, ширина 300 мм
• Материал: оцинкованная сталь толщиной 1 мм
• Покрытие: оцинковка по методу Сендзимира - равномерное, прочное, с повышенной коррозионной стойкостью
• Внутренний радиус изгиба: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в условиях умеренного и холодного климата, в закрытых помещениях
• Исполнение: с интегрированными соединительными лепестками - для быстрого и надёжного крепления к лоткам
• Огнестойкость: да - соответствует требованиям пожарной безопасности при распространении огня по трассе
• Цвет: серый

Совместимость и монтаж

Т-отвод вертикальный 80х300 мм с разворотом трассы на 90 градусов КМ-профиль совместим только с лотками серии КМ-профиль аналогичных габаритов (300×80 мм). Соединение осуществляется через интегрированные лепестки - они фиксируются самонарезающими болтами или заклёпками к торцам лотка. Монтаж требует точного выравнивания плоскостей: перекосы снижают герметичность и механическую прочность стыка. Для сборки используйте инструменты, не деформирующие оцинкованное покрытие.

Безопасность и стандарты

Элемент соответствует ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает возможность применения в системах, где требуется ограничить распространение огня. Покрытие по методу Сендзимира соответствует нормам по защите от электрохимической коррозии. Напряжение и ток не влияют на работоспособность - изделие является пассивным элементом трассы.

Преимущества

• Жёсткая конструкция благодаря интегрированным лепесткам - минимизирует люфт и вибрацию в стыках
• Оцинковка по Сендзимиру - долгий срок службы даже в условиях повышенной влажности внутри помещений
• Чёткий внутренний радиус 100 мм - позволяет прокладывать кабели с минимальным усилием и без риска повреждения
• Готовое решение для поворота - не требует резки, гибки или сварки на объекте
• Серый цвет - не выделяется в составе стандартной металлической трассы

Ограничения применения

• Не предназначен для наружной установки - не рассчитан на воздействие прямых осадков, солнечного излучения или температурных колебаний выше класса УХЛ3
• Не применяется с пластиковыми или алюминиевыми лотками - несовместимость по форме и способу крепления
• Запрещён монтаж в агрессивных средах: химических цехах, соляных зонах, с высокой концентрацией паров кислот и щелочей
• Не следует использовать в качестве опоры для тяжёлых нагрузок - только как элемент трассы, несущий вес кабелей

Примеры использования

• Переход кабельной трассы с потолка на стену в серверной комнате
• Подъём лотка от пола к уровню оборудования на производстве
• Обход препятствий (колонн, трубопроводов) в распределительном щите
• Создание вертикального канала для группового вывода кабелей в многоэтажных зданиях

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты лотка - отклонение более +-2 мм вызывает неплотное прилегание и риск провисания
• При использовании нескольких отводов подряд - соблюдайте шаг между креплениями не менее 1,5 метра
• Не затягивайте крепёж слишком сильно - это может продавить оцинкованную поверхность и нарушить антикоррозийную защиту
• Для удобства сборки можно временно зафиксировать детали с помощью магнитных держателей до окончательного крепления
• Артикулы TDNPLUS90*80*300, PL3172 и TDNPLUS90-80-300 - все обозначают один и тот же продукт: Т-отвод вертикальный 80х300 мм с разворотом трассы на 90 градусов КМ-профиль
